I-PEX 82890-100B-02-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

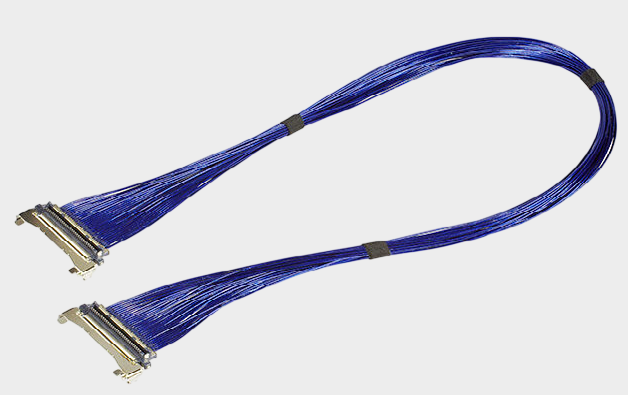

在笔记本电脑、工业视觉、AI设备、高速显示设备及其他高密度电子产品中，极细同轴线束虽然体积很小，却直接关系到高速信号传输、内部空间布局和设备长期运行稳定性。过去部分高端设备项目在选型时更倾向于使用进口品牌连接器及线束，但随着国产极细同轴线束加工技术不断成熟，工程师和采购人员开始更加关注性能能否满足设计要求、供应是否稳定以及整体采购成本是否可控。以 I-PEX 82890-100B-02-D 为例，该产品属于CABLINE®-SS 40P极细同轴线束，官方资料显示其采用40P Micro-Coaxial Cable、AWG#40规格，长度为300mm，线位定义为1-N。I-PEX的CABLINE®-SS连接器采用0.4mm Pitch、Vertical Right Angle结构，支持40P等多种Pin数规格，并面向高速数据传输应用。 因此，对于高端设备而言，国产替代的核心已经逐渐从“能不能加工”转向“能不能达到原产品的综合应用要求”。

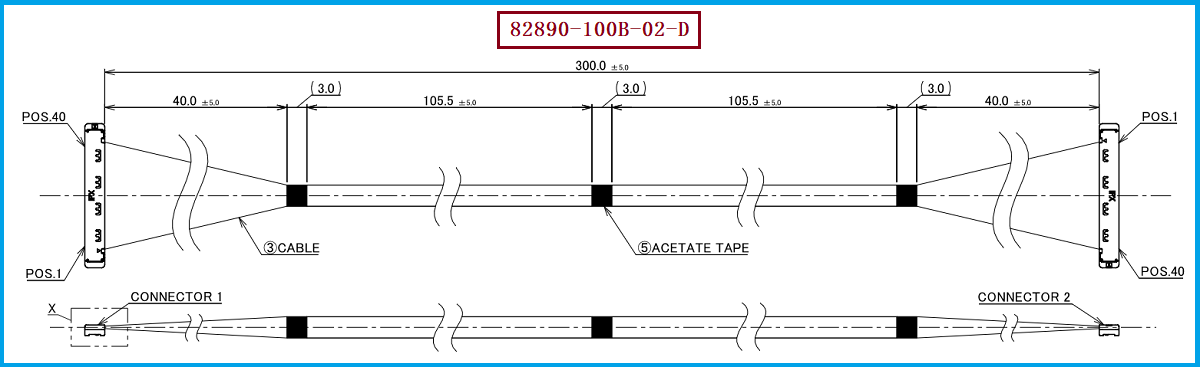

对于工程师来说，是否采用国产极细同轴线束，首先要验证的不是价格，而是信号完整性、机械兼容性、线位定义和加工一致性。CABLINE®-SS官方资料显示，该系列具有0.4mm Contact Pitch、1.65±0.2mm结合高度和3mm深度，并支持AWG36、AWG38、AWG40等Micro-Coaxial Cable；官方高速测试条件采用40P、AWG#40、45Ω、100mm Micro-Coaxial Cable，页面同时列出了V-By-One US、HDMI 2.1、USB 3.2 Gen 2、eDP等参考应用。 而针对具体的 82890-100B-02-D，PDF进一步明确了40P、AWG#40、50Ω、300mm以及1-N线位定义，因此国产替代时不能只看“40Pin+300mm”这两个表面参数，而应逐项确认线材、阻抗、线序、连接器端接及整体尺寸。对于采购人员而言，这也意味着供应商评价应从单纯的价格比较，转向对样品验证、批量一致性、交付能力和技术配合能力的综合考察。

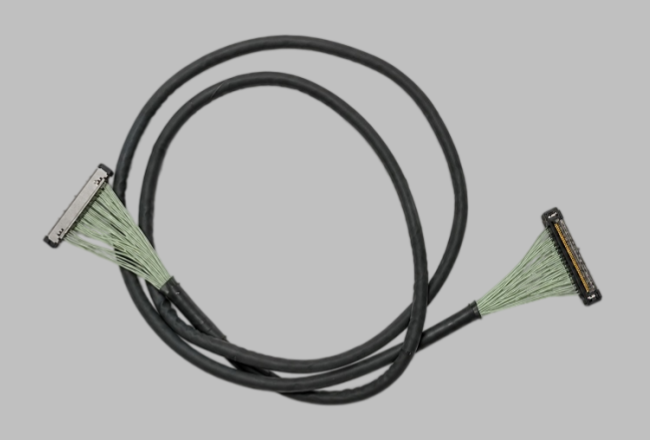

高端设备采用国产替代方案，并不意味着简单地把原进口产品换成另一家供应商，而是希望建立更加灵活的供应体系。当项目进入量产阶段后，采购人员往往需要面对交期、备货、成本、订单响应以及第二供应商等问题；工程师则需要持续关注产品批次之间的尺寸和电气性能一致性。对于 82890-100B-02-D 这类40P、300mm、AWG#40的极细同轴线束而言，连接器端采用20373-R40T-06，线位定义为1-N，生产过程中还涉及线材端接、线束成形、Bonding及固定等工艺，因此供应商是否具备稳定的精细化制造能力非常关键。与此同时，CABLINE®-SS本身采用W-Point双触点设计，并强调窄型结构和高速传输应用，进一步说明这类产品的替代价值不仅体现在“国产”两个字上，更体现在能否围绕原产品建立稳定、可复制的制造工艺。

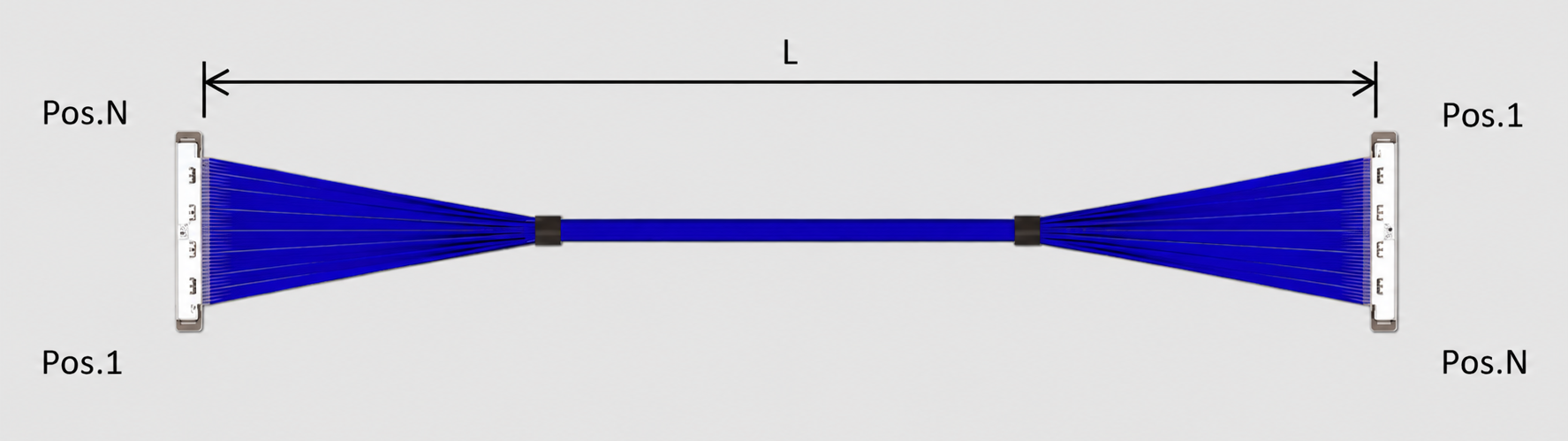

针对 I-PEX 82890-100B-02-D 的国产替代，工程师可首先按照40P、AWG#40、300mm、1-N、20373-R40T-06进行基础规格确认，再结合设备端实际安装空间、高速信号要求以及配套母座进行验证。I-PEX官方页面列出的40P 1-N评估线束包括82889（100mm）、81464（200mm）和82890（300mm），而1-1结构则对应另一组料号，因此在替代时必须明确区分1-N与1-1，避免线序错误导致设备无法正常工作。 对于工程验证，可以按照“图纸及料号确认—样品加工—尺寸与对插验证—导通及线序检测—绝缘/耐压检测—高速信号验证—小批量试产—批量导入”的思路推进。我们公司可提供：I-PEX 82890-100B-02-D兼容替代线束方案，可根据原产品规格、连接器型号、线材参数及线位定义进行极细同轴线束的打样与生产制造，为高端设备项目提供国产替代及第二供应商方案参考。
