I-PEX 82689-100B-01-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

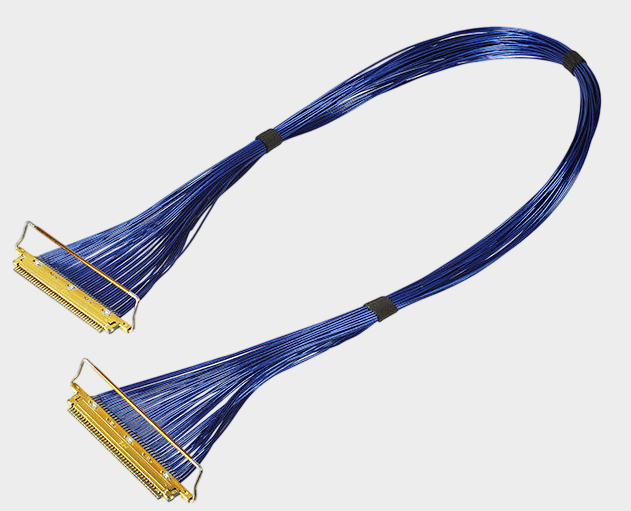

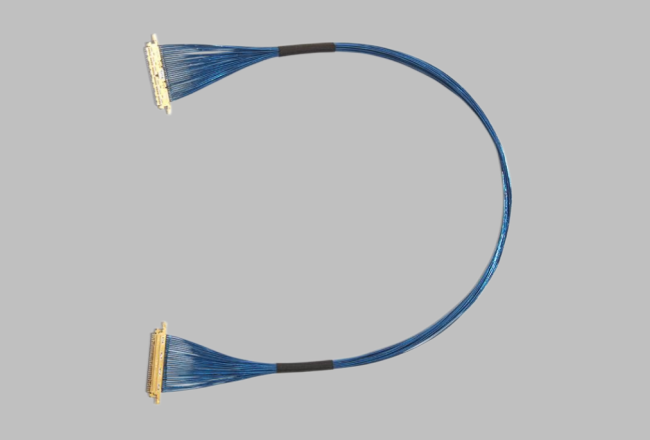

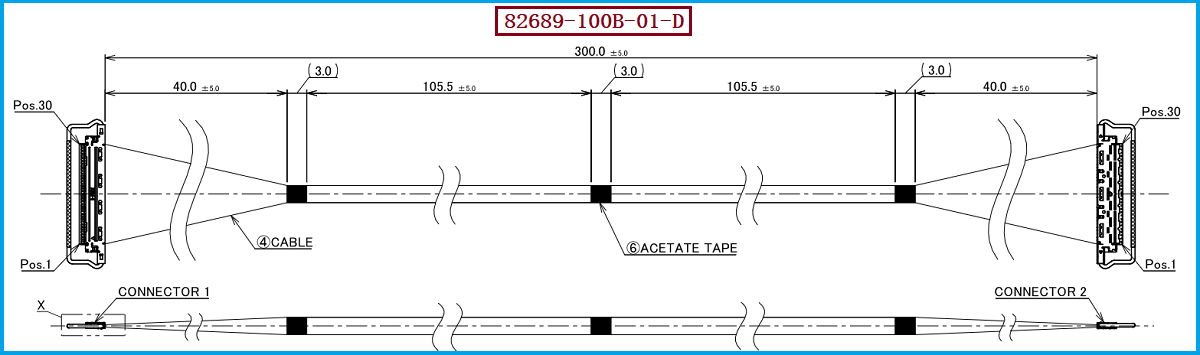

在高速电子设备中，极细同轴线束承担着高速数字信号传输任务，单纯通过线径、长度或连接器外观，很难准确判断一款线束的实际高速性能。插入损耗（Insertion Loss，简称IL）曲线则可以更加直观地反映信号经过线束后随频率变化产生的能量衰减情况。一般来说，在相同测试条件、相同线束长度和相同阻抗体系下，插损曲线越低，意味着信号传输过程中的损耗越小；随着频率升高，线缆的导体损耗、介质损耗以及连接器和端接结构带来的损耗通常会进一步增加。因此，工程师在评估极细同轴线束时，应重点观察插损曲线整体趋势、目标工作频段内的损耗水平以及曲线是否存在异常突变。以I-PEX 82689-100B-01-D为例，该产品为CABLINE®-VS 30P极细同轴线束，采用30根AWG#40、50Ω Micro-Coaxial Cable，线束长度为300±5mm，线材端使用的连接器型号为20454-230T，因此在进行高速性能验证时，应针对这类具体结构进行实际S参数测试，而不能仅根据理论线径判断性能。

观察插损曲线时，首先需要明确横轴和纵轴分别代表什么。横轴通常为频率，单位可以是MHz或GHz；纵轴一般以dB表示插入损耗，数值通常为负值，例如-1dB、-3dB、-6dB等。对于同一测试结构而言，曲线在目标频率范围内越接近0dB，通常意味着信号衰减越小。如果曲线随着频率升高而平稳下降，通常可以理解为线缆损耗随频率增加而逐渐增大；如果在某个频率位置突然出现明显凹陷、波动或异常拐点，则需要进一步检查阻抗不连续、连接器端接、焊接区域、线缆结构变化或测试治具等因素。对于300MM长度的I-PEX 82689-100B-01-D来说，工程师尤其需要注意“线长”对插损的影响，因为在线材规格和结构相同的情况下，线束长度增加通常会带来更大的累计传输损耗。因此，不能拿100MM线束的插损结果直接等同于300MM线束，更不能在不同测试频段、不同治具和不同校准条件下简单比较两条插损曲线。

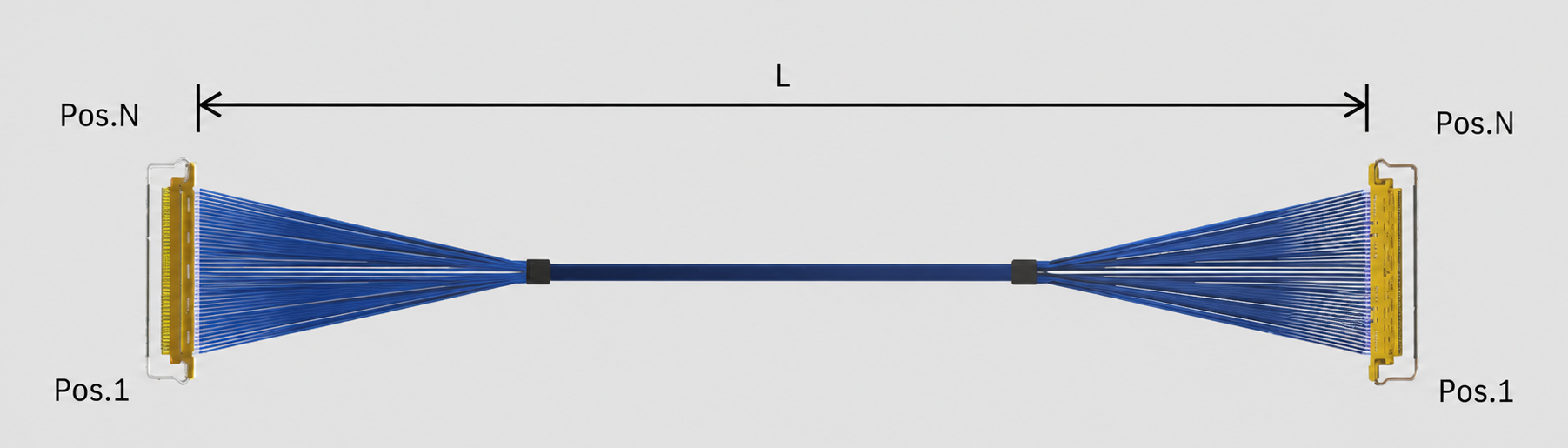

对于工程师来说，判断极细同轴线束是否可以替代原产品，不能只看“插损数值低不低”，而应重点确认目标频段内的曲线趋势、最大插损、阻抗一致性以及不同批次之间的重复性，并结合回波损耗、串扰、眼图等信号完整性指标进行综合判断。尤其是高速接口应用，某一频点插损表现很好，并不代表整个工作频段都满足要求。对于采购人员而言，则应该要求替代供应商提供与原产品具有可比性的测试数据，并确认测试条件，包括线束长度、连接器型号、线材规格、测试频率、测试治具和校准方式等。以I-PEX 82689-100B-01-D为例，其关键规格包括30Pin、AWG#40、50Ω、300±5mm、20454-230T以及1-1线位定义，这些参数应作为替代产品的基础匹配条件；如果替代方案虽然外形能够装配，但插损曲线、阻抗或端接结构发生明显变化，就仍然需要经过实际设备验证后才能判断是否真正兼容。

针对需要进行国产替代的工程项目，建议首先建立完整的规格对应表，以I-PEX 82689-100B-01-D作为基准型号，重点核对30Pin数量、AWG#40极细同轴线、50Ω阻抗、300±5mm长度、1-1线位定义以及20454-230T连接器等关键参数；随后再通过VNA等测试设备对替代线束进行S参数测试，重点分析插入损耗S21、回波损耗S11等数据，并在目标工作频段内与原产品进行对比。对于采购端来说，建议不要仅以单次样品测试结果作为量产依据，还应关注批量产品的一致性、连接器装配精度、线束长度公差、端接工艺和生产稳定性。我们公司可提供 I-PEX 82689-100B-01-D兼容替代线束方案，可围绕20454-230T连接器、30Pin、AWG#40、50Ω、300MM长度及1-1线位定义进行极细同轴线束的兼容开发与生产制造，并可根据客户设备的实际高速信号要求，对线束结构及传输性能进行针对性验证，为工程师和采购人员提供更具可实施性的国产替代方案。
