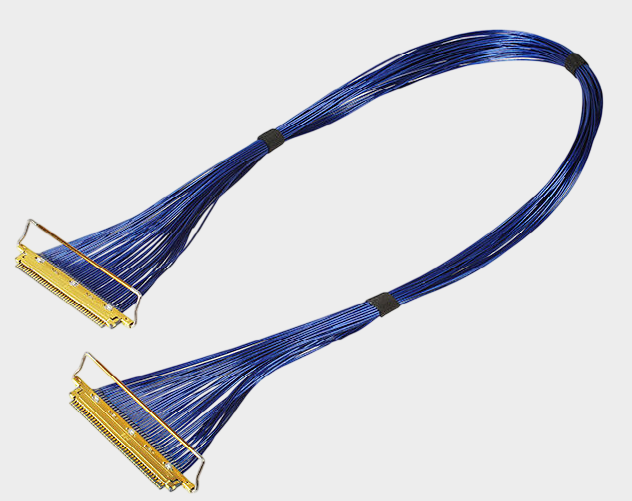

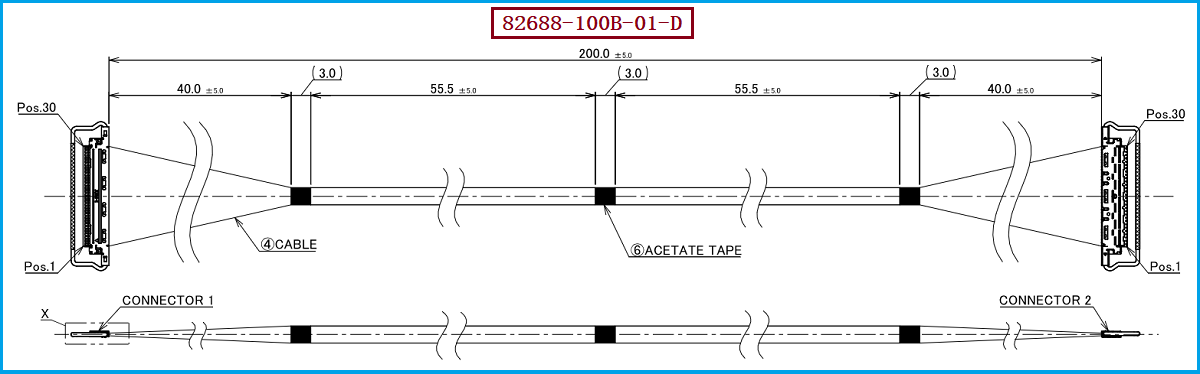

在工业相机、AI视觉、机器人视觉、摄像模组以及高速嵌入式设备中，设备内部连接经常需要同时完成高速数据传输和供电，例如利用两组差分信号传输高速数据，同时配置电源及地线完成模块供电。与普通排线相比，极细同轴线束能够在有限空间内实现高密度布线，并通过独立同轴结构对高速信号进行传输，因此特别适合空间紧凑、信号速率较高的设备内部连接。以 I-PEX 82688-100B-01-D 为例，该产品属于CABLINE®-VS 30P HARNESS，采用30根AWG#40、50Ω Micro-Coaxial Cable，线束长度为200.0±5.0mm，并采用1-1线位定义。需要特别说明的是，“双路差分+电源”并不意味着简单把任意两根线组合起来，而是需要根据具体接口定义，将高速差分对、电源、地及其他控制信号合理分配到对应Pin位。

从工程设计角度看，双路差分+电源组合首先要根据实际接口确定信号架构。例如一个高速摄像模组可能包含两组高速差分Lane，同时还需要电源和Ground连接；工程师可以依据具体协议和Pin定义，将对应的极细同轴线配置为高速差分通道，再利用剩余适合的线位承担电源或辅助信号。对于高速差分信号而言，重点是保证差分对的阻抗一致性、长度匹配以及合理的线序设计，而电源线则需要根据实际工作电流确认线径和允许电流。I-PEX 82688-100B-01-D采用AWG#40、50Ω极细同轴线，其线材端连接器型号为20454-230T，该连接器适配的线材规格为AWG#40。因此，如果基于这一结构开发双路差分+电源组合方案，不能只看“30Pin”这个数量，还需要进一步确认哪些Pin承担高速差分、哪些Pin承担电源与Ground，以及最终的Pin Assignment是否与设备两端接口完全对应。

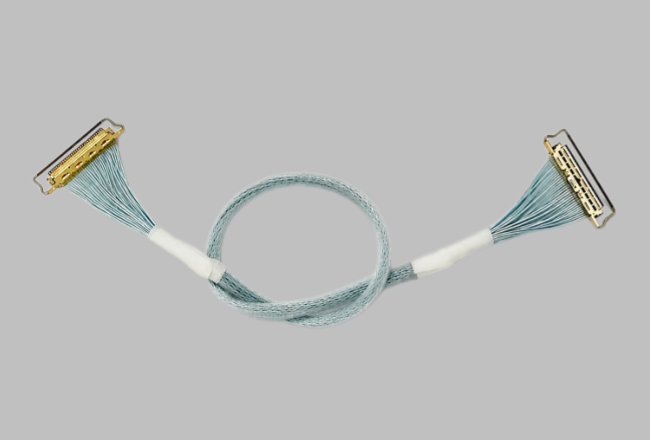

对于采购人员和工程师而言，双路差分+电源组合方案最容易出现的问题，就是只确认线材规格，却忽略连接器、线序和端接结构之间的匹配。I-PEX 82688-100B-01-D采用的线材端连接器为20454-230T，配套CABLINE-VS Plug P/N为20453-230T-03，对应配对连接器为20455-030E-66，整个产品采用30Pin、0.5mm Pitch的CABLINE®-VS结构。因此，在进行替代线束采购时，应把“20454-230T + AWG#40 + 30Pin + 1-1线序 + 200±5mm + 50Ω”作为一个完整的工程匹配条件，而不是仅要求供应商提供一条30Pin极细同轴线。对于电源通道，还应根据实际电流、温升和系统供电要求重新核算，不能因为AWG#40可以用于高速信号，就直接假定所有电源应用条件都满足。

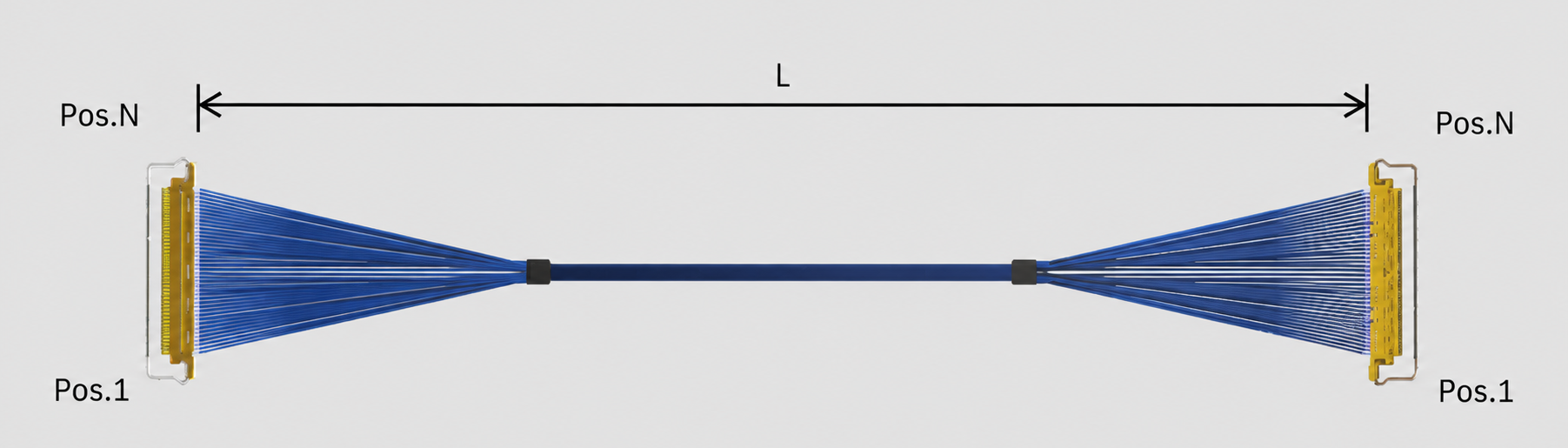

如果客户原设计采用I-PEX 82688-100B-01-D，建议工程师在国产替代时首先确认PCB端配对连接器、30Pin数量、0.5mm Pitch、线位定义以及设备内部安装空间，再确认极细同轴线材的AWG#40和50Ω规格，同时根据实际电路定义确定双路差分、Power、GND及其他辅助信号的Pin分配。尤其需要注意，1-1线序与1-N线序不能仅凭Pin数量和外观判断为可以互换。对于采购人员而言，建议要求供应商提供完整的BOM、连接器型号、线材规格、长度公差、Pin Assignment以及电气测试要求，并通过样品进行实际插配和高速信号验证。我们公司可提供 I-PEX 82688-100B-01-D兼容替代线束方案，可根据客户的双路差分+电源组合需求，对20454-230T连接器、AWG#40极细同轴线、30Pin线序、线束长度及端接工艺进行匹配开发，为高速摄像、AI视觉、工业设备及其他高密度内部连接应用提供兼容替代线束方案。
