I-PEX 82650-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

为什么极细同轴线适合高清图像与高速数据传输？

对于工程师而言，“高清信号”并不只是看分辨率，更重要的是图像数据背后的高速数字信号是否能够稳定传输。例如高分辨率显示、工业相机和机器视觉系统会产生大量高速差分数据，如果线束阻抗控制不稳定，或者受到外部EMI和相邻高速通道串扰影响，就可能出现眼图恶化、误码率增加甚至画面异常等问题。CABLINE®-CA连接器本身采用 0.4mm Pitch、水平对插结构，并具有屏蔽及多点接地设计，其产品平台面向高速信号传输应用，官方资料显示可支持最高 32 Gbps/Lane PAM4 等高速传输场景。因此，在实际线束设计中，极细同轴线并不是简单地“越细越好”，而是需要在线径、阻抗、衰减、屏蔽、长度及连接器端接质量之间取得平衡。对于需要在狭小空间内完成高清图像、高速显示或其他高速数据传输的设备，合理设计的极细同轴线束能够成为一种兼顾空间利用率与高速信号完整性的内部连接方案。

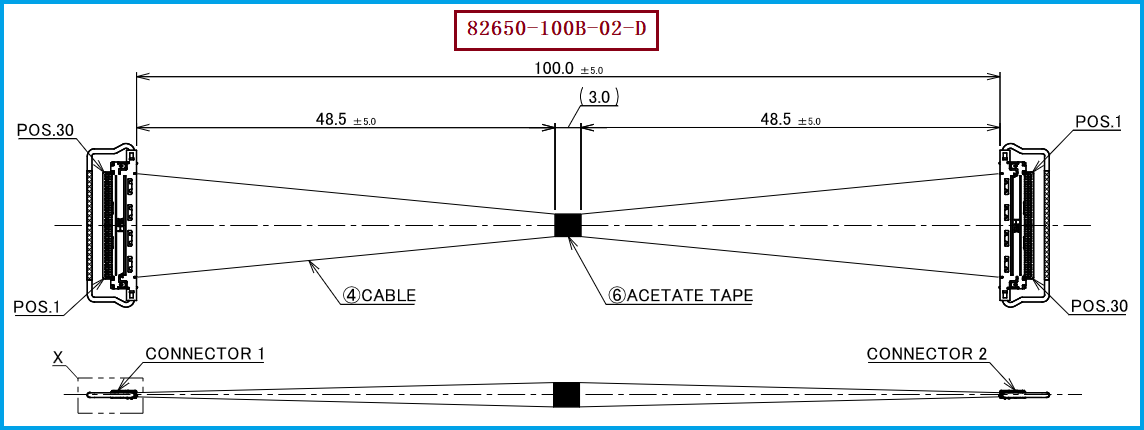

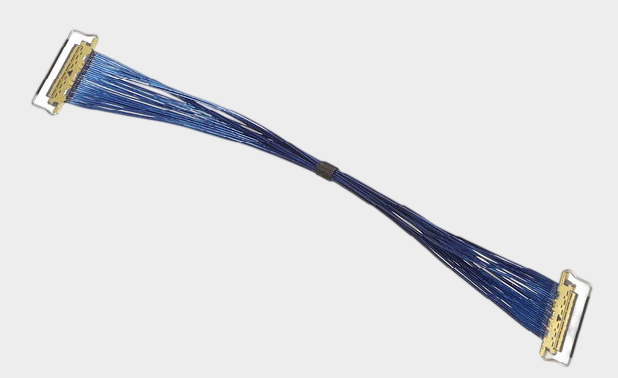

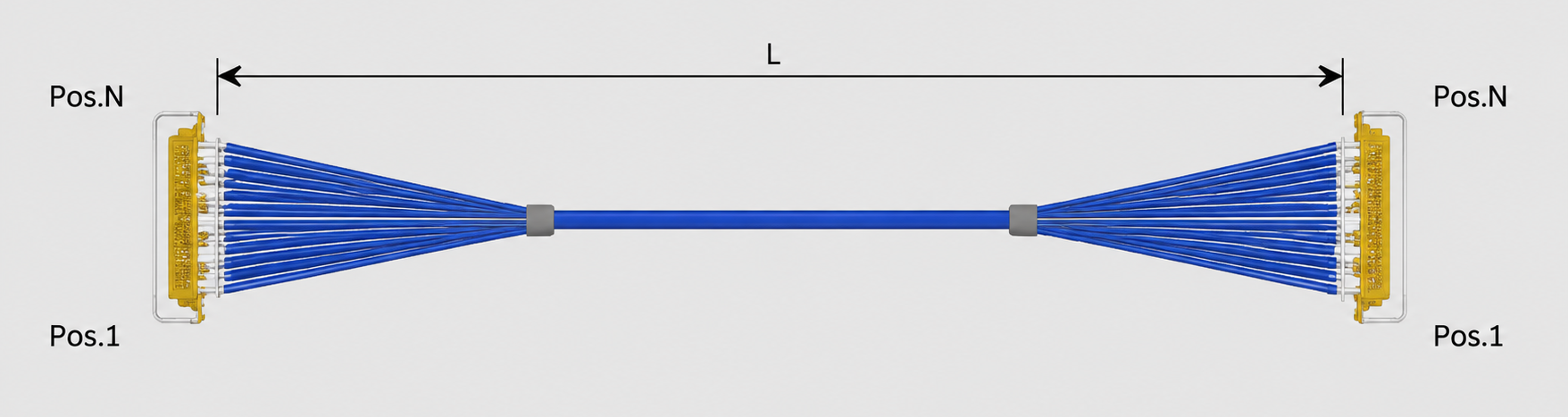

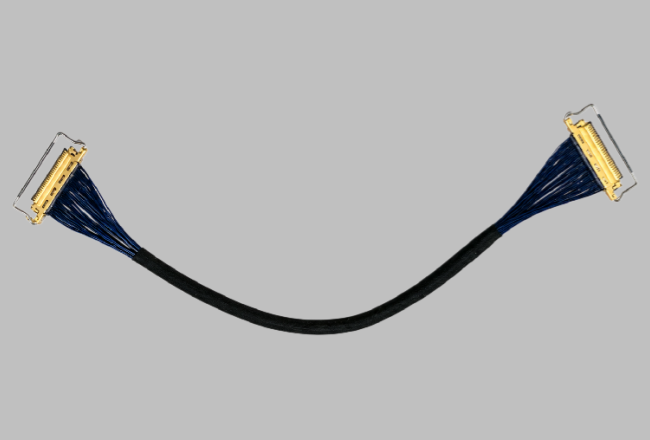

从工程应用角度来看，选择极细同轴线束时，应同时确认产品料号/型号、Pin数量、线径、线长、连接器型号以及线位定义。本次参考的 I-PEX 82650-100B-02-D 为30Pin、40AWG、100mm、1-N线位定义的极细同轴线束，其线材端使用的连接器型号为 20634-130T-02。其中，“1-N”可以理解为线束两端对应的线位采用一端1号线位对应另一端N号线位的定义方式，工程师在PCB端连接器布局、原理图定义及线束图纸设计时，应特别确认实际Pin Assignment，避免因线位方向理解错误造成信号通道对应关系异常。对于采购人员而言，也不建议仅按照“30Pin极细同轴线”进行询价，而应将 I-PEX 82650-100B-02-D、20634-130T-02、40AWG、100mm、1-N 等关键参数一起确认，这样更有利于确保采购到的替代产品与原设计在机械接口、电气连接及线位定义方面保持一致。

如果项目需要对 I-PEX 82650-100B-02-D 进行国产替代或第二供应商开发，建议工程师与采购人员优先确认连接器端的机械尺寸、Pin数量及排列、线材规格、线束长度、线位定义和高速信号性能，再进一步验证插拔可靠性、阻抗一致性、衰减、串扰及EMI表现。对于本型号，重点参考信息为：30Pin、40AWG、100mm、1-N线位定义，线材端连接器型号20634-130T-02。在替代开发过程中，并非只需要将线材与连接器“接起来”，还需要关注同轴线端接质量、屏蔽层连续性以及批量生产的一致性，必要时通过TDR、网络分析仪、眼图等方式对高速性能进行验证。我们公司可提供 I-PEX 82650-100B-02-D 兼容替代线束方案，可根据客户实际设备结构和应用要求，对极细同轴线规格、线束长度、线位定义及连接器端接方案进行匹配开发，为工程师提供国产替代选型及定制化极细同轴线束解决方案，同时也可配合采购人员进行样品验证与批量导入。

极细同轴线束传输高清信号行不行？关键看信号完整性

在笔记本电脑、工业相机、机器视觉、高清显示、AI视觉设备及其他高密度电子设备中，随着图像分辨率和数据传输速率不断提升，内部连接线不仅要“传得快”，还要尽可能减少信号损耗、串扰和电磁干扰。因此，很多工程师会关注一个实际问题：**极细同轴线束传输高清信号行不行？**答案是可以，但前提是线缆结构、特性阻抗、屏蔽能力、连接器以及端接工艺需要进行合理匹配。以 I-PEX 82650-100B-02-D 为参考，该型号属于 CABLINE®-CA 系列 30Pin Micro-Coaxial Harness，采用 40AWG 极细同轴线、100mm长度、1-N线位定义，线材端配套连接器型号为 20634-130T-02。极细同轴线采用同轴结构，使信号导体与屏蔽层之间形成较稳定的电磁传输环境，在空间有限的高速电子设备内部，可以兼顾小型化、柔性布线以及高速信号传输需求。

高清信号传输的核心不是“线越细越好”，而是整体匹配
极细同轴线束传输高清信号是可行的，但高速高清应用对线束的要求明显高于普通低速连接线。真正决定传输效果的，是线材结构、特性阻抗、屏蔽性能、连接器匹配、端接工艺、线束长度以及线位定义等因素的综合表现。I-PEX 82650-100B-02-D 所对应的30Pin、40AWG、100mm、1-N配置，以及 20634-130T-02 连接器，为工程师进行同类型高速极细同轴线束选型和替代开发提供了明确的参考基础。我是【3W电子元器件网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系张经理：18913228573（微信同号）。对于正在寻找I-PEX CABLINE®-CA系列兼容替代产品的企业，可从实际应用需求出发进行样品验证和参数匹配，在保证高速信号完整性的同时，实现线束国产化、供应链优化及采购成本控制。
