I-PEX 82982-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

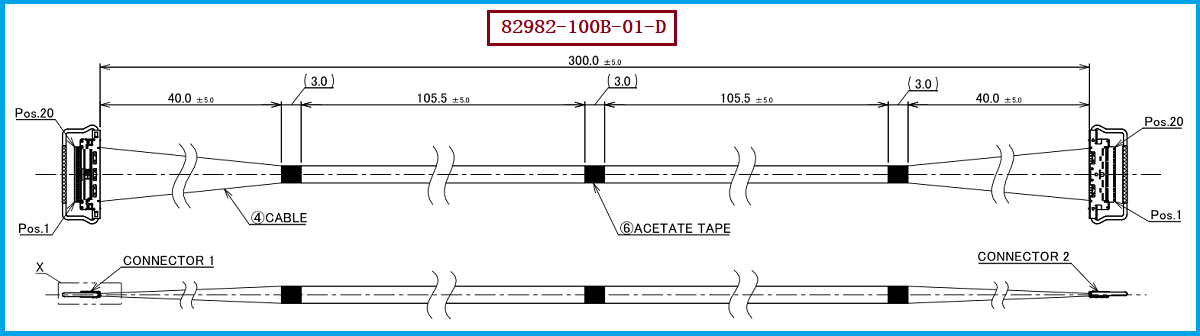

在高速电子设备内部连接领域，工程师和采购人员经常会遇到一个实际问题：为什么外观看起来相似的极细同轴线束，价格却可能存在明显差距？实际上，极细同轴线束并不是简单的“线材+连接器+加工”产品，其最终价格与线材规格、导体及屏蔽结构、连接器、端子加工精度、Pin数量、线束长度、加工工艺、测试要求以及订单数量等多个因素有关。以 I-PEX 82982-100B-01-D 为例，该产品属于 CABLINE®-CA 系列极细同轴线束，采用 20Pin、Micro-Coaxial 40AWG、300MM、1-1 Pin Assignment 的配置，线材两端对应使用 I-PEX 20634-120T-02 连接器主体。对于工程师而言，真正需要关注的并不是单纯比较“每条线多少钱”，而是判断不同供应商提供的线束是否在阻抗控制、信号完整性、屏蔽性能、端接可靠性和尺寸一致性等方面真正达到同等级要求；对于采购人员而言，则需要进一步分析价格差异背后的材料成本、制造工艺、良率、检测标准和批量规模。

极细同轴线束越小型、Pin数量越高、传输速率要求越高，对材料和加工工艺的要求通常也越严格。I-PEX 82982-100B-01-D 所对应的方案为 20Pin、40AWG极细同轴线、长度300MM，这意味着制造过程中不仅要保证每根微细同轴线的导通和端接可靠，还需要关注高速信号传输过程中的阻抗一致性、衰减、串扰以及屏蔽效果。尤其在线束长度达到300MM后，线材本身的高频传输性能会更加重要。如果供应商采用不同等级的极细同轴线材、不同的屏蔽结构或不同的绝缘材料，即使最终产品外观非常接近，实际成本和高速性能也可能存在明显区别。此外，连接器也是成本的重要组成部分。该产品使用的线材端连接器型号为 20634-120T-02，连接器与极细同轴线之间的端接精度直接影响接触可靠性和信号完整性。因此，采购时不能只按照“线的价格”进行比较，而应该按照完整线束BOM、连接器规格、线材规格以及加工要求进行综合评估。

对于工程师来说，低价并不一定意味着高性价比。如果为了降低成本而更换线材结构、降低加工精度或者减少必要的测试项目，短期采购价格可能下降，但产品装机后可能出现高速信号衰减增大、阻抗不稳定、串扰增加、接触不良甚至批次一致性下降等问题，最终反而增加研发调试和售后成本。尤其是 I-PEX 82982-100B-01-D 这类20Pin、300MM的极细同轴线束，在高速信号应用中需要综合考虑线材长度与传输性能之间的关系。因此，在进行国产替代或供应商导入时，建议工程师重点确认连接器型号、Pin数、线径、线序、长度、端接结构、屏蔽方式以及电气性能，并通过导通测试、耐压测试、阻抗/高频性能测试以及外观尺寸检测等方式验证产品。采购人员则可以进一步将“单价”转变为“综合使用成本”进行比较，从而避免因为追求最低报价而产生后续质量成本。

如果设备原方案采用 I-PEX 82982-100B-01-D，在进行兼容替代时，建议不要仅根据产品外观或者连接器名称进行判断，而应以原产品的关键规格作为替代依据。该方案的核心匹配信息包括：20Pin、Micro-Coaxial 40AWG、300MM、1-1线序，以及线材端连接器型号20634-120T-02。在实际替代开发过程中，可以按照“连接器匹配→线材规格匹配→线序匹配→长度匹配→高速性能验证→可靠性验证”的思路进行确认。对于批量采购，还应进一步考察供应商的生产能力、制程稳定性、批次一致性以及交付能力。我们公司可提供 I-PEX 82982-100B-01-D 兼容替代线束方案，可根据客户设备的实际结构、连接器、线材规格、长度及信号传输要求进行极细同轴线束的生产制造与兼容替代开发，为工程师提供样品验证，并为采购人员提供稳定的国产替代供应方案。
