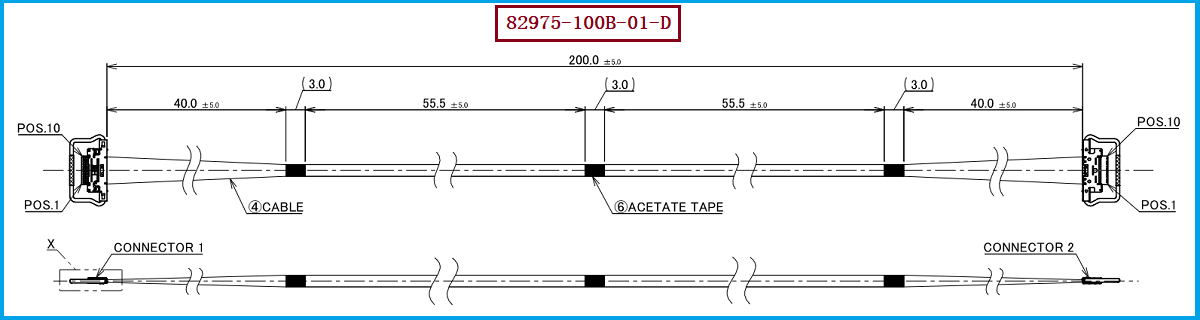

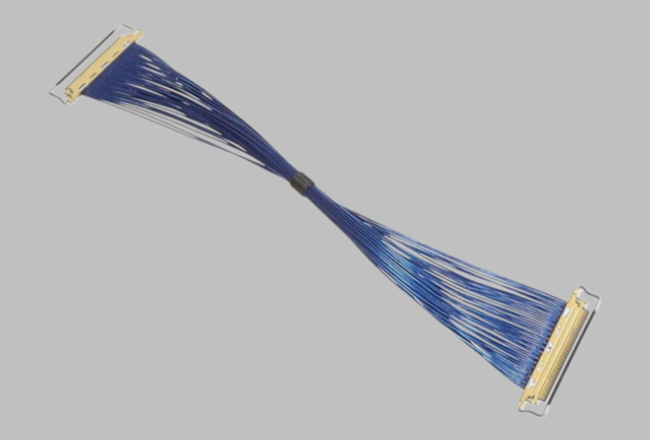

I-PEX 82975-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、显示设备、工业相机、AI视觉设备、机器人以及其他高密度电子设备内部，极细同轴线束承担着高速差分信号传输的重要作用。与普通线束相比，极细同轴线束具有线径小、重量轻、布线灵活、空间占用低等优势，但与此同时，其内部导体、绝缘层、屏蔽层以及整体结构也更加精密，因此弯折方式、弯折半径和弯折位置都会直接影响信号传输性能。以 I-PEX 82975-100B-01-D 这类CABLINE®-CA系列极细同轴线束为例，其配套线材端连接器型号为 20634-210T-02，连接器适配的线材规格为 AWG#40。AWG#40极细同轴线本身已经属于非常精细的高速线材，当线束在设备内部进行反复弯折、过度弯曲或受到局部挤压时，就不能简单地把它看成“只要不断线就没有问题”的普通导线。对于高速信号而言，线束即使外观没有明显破损，内部电气结构发生微小变化，也可能造成阻抗、插入损耗、回波损耗以及串扰等指标发生变化，最终表现为信号质量下降。

极细同轴线束的核心优势之一，是通过内部结构对高速信号进行稳定传输。正常状态下，中心导体、绝缘层、屏蔽层之间保持相对稳定的几何关系，从而形成较为稳定的特性阻抗。当线束弯折半径过小或者受到不合理的机械应力时，首先可能发生的是内部导体位置发生轻微偏移，同时绝缘材料受到压缩或拉伸，使导体与屏蔽层之间的距离产生变化。对于低速、低频信号而言，这种变化可能并不明显；但对于高速差分信号而言，哪怕只是局部结构发生变化，也可能造成阻抗不连续，使部分信号产生反射，增加回波损耗，并进一步影响眼图、抖动和信号裕量。此外，弯折还可能改变两根差分信号之间的相对位置，使差分对的平衡状态发生变化，从而增加模式转换和串扰风险。更需要注意的是，极细同轴线束通常会随着设备装配进行弯曲、折返和走线，如果弯折区域距离连接器端部过近，机械应力还可能集中传递到压接或端接区域，长期使用后可能产生接触可靠性下降。因此，“线束没有折断”并不代表“高速信号没有受到影响”，合理控制弯折半径、避免急折和反复折弯，是高速极细同轴线束设计与量产验证中的重要环节。

对于工程师而言，选择或替代 I-PEX 82975-100B-01-D 时，不能只核对线束长度和连接器外形，更需要关注连接器型号、Pin定义、线材规格、阻抗控制、屏蔽结构、端接工艺以及弯折后的信号完整性。该产品使用的线材端连接器为 20634-210T-02，对应的适配线材规格为 AWG#40，因此在进行兼容替代设计时，应确保替代线束在连接器配合、线材规格及电气性能方面满足原应用需求，同时根据实际设备内部空间确定合理的走线和弯折方式。对于采购人员而言，真正具有价值的替代方案也不仅仅是“连接器能够插上”，而是需要进一步确认样品验证、批量生产一致性、交期、成本以及长期供货能力。特别是在高速设备中，如果线束经过弯折后出现信号衰减或阻抗变化，即使机械尺寸完全兼容，也可能导致整机验证无法通过。因此，采购选型时建议将“机械兼容+电气兼容+工艺兼容+量产可靠性”作为整体评价标准，而不是仅以连接器料号作为唯一判断依据。

针对 I-PEX 82975-100B-01-D 的国产兼容替代，建议工程师首先确认原线束的连接器接口、Pin数量及Pin Assignment，再确认线材采用 AWG#40 极细同轴线，并根据实际高速信号类型和传输距离进行阻抗、衰减及串扰验证。在结构设计方面，应重点确认线束出线方向、端接区域长度、最小弯折半径以及设备装配后的实际受力情况，避免在线束靠近连接器的位置形成急弯。对于需要频繁运动、开合或振动的设备，还应重点评估动态弯折寿命和长期信号稳定性。对于采购人员，则建议在供应商导入阶段要求进行样品承认，并通过尺寸、导通、耐压、绝缘、端子保持力以及高速信号相关测试，对替代线束进行综合验证。基于 20634-210T-02 + AWG#40 的配套关系，我们公司可提供：I-PEX 82975-100B-01-D兼容替代线束方案，可根据客户实际应用需求进行极细同轴线束的规格匹配、长度定制、端接加工及量产制造，为采用I-PEX CABLINE®-CA系列连接方案的设备客户提供国产化、兼容化的线束供应选择。
