在笔记本电脑、显示模组、工业相机、AI视觉设备及高速电子设备中，极细同轴线束承担着高速差分信号传输的重要任务。当设备出现画面闪烁、花屏、黑屏、偶发掉信号、数据传输异常或设备间歇性无法识别等现象时，工程师往往需要重点检查线束及连接器部分。极细同轴线束信号不稳定，并不一定意味着主板或显示屏本身存在故障，线材阻抗一致性、导体与屏蔽结构、端接质量、连接器接触状态、线束长度以及布线弯折方式，都可能影响高速信号完整性。尤其是在0.4mm超细间距连接器配合极细同轴线使用时，任何一个端接、压接或装配环节出现偏差，都可能使信号损耗、反射、串扰或接触波动增加。因此，对于工程师而言，排查信号不稳定问题不能只看“线能不能通”，还需要从阻抗、屏蔽、端接、连接可靠性和整体信号完整性等方面进行综合判断。

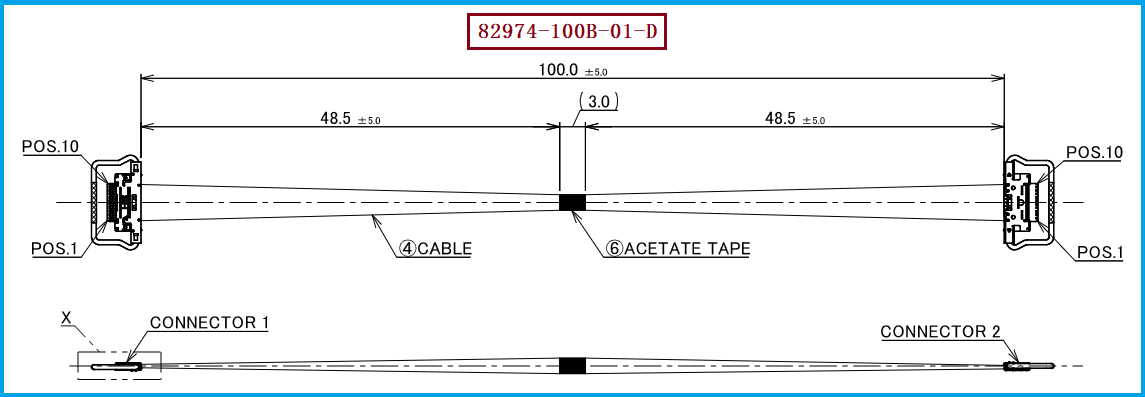

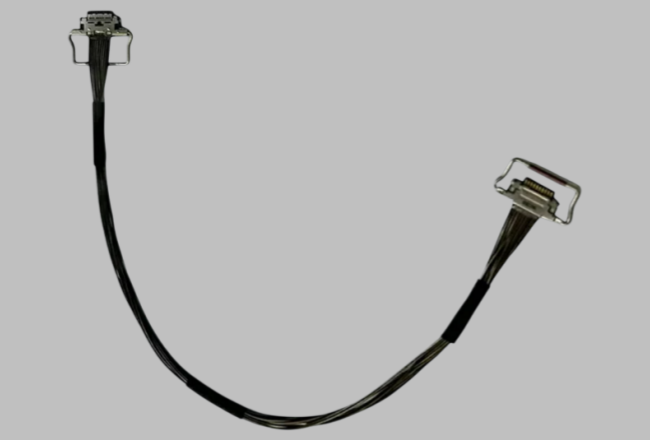

本次对应的极细同轴线束产品料号为 I-PEX 82974-100B-01-D，其配套线材端连接器型号为 20634-210T-02，连接器采用10PIN、0.4MM间距设计。I-PEX CABLINE®-CA系列本身定位于高速、小型化的Micro-Coaxial连接方案，采用0.4mm接触间距及水平对插结构，并结合屏蔽和多点接地设计，适合在有限空间内进行高密度高速信号连接。对于工程师来说，82974-100B-01-D这类极细同轴线束的核心价值并不仅仅是尺寸小，更重要的是能够在有限布线空间内兼顾高速信号传输与电磁兼容要求；对于采购人员来说，确认替代线束时也不能仅按照“10PIN+0.4mm”进行简单匹配，还应同时核对连接器型号、Pin定义、线材结构、线径、长度、端接方式及设备安装方向等关键参数，避免出现“连接器可以插上，但高速信号性能无法达到原设计要求”的情况。
当极细同轴线束出现信号不稳定时，工程师可以优先从三个方面进行分析：首先是线材本身，高速信号对特性阻抗、衰减和一致性较为敏感，如果线材结构控制不稳定，或者生产过程中出现导体、绝缘层、屏蔽层尺寸偏差，就可能导致信号反射和损耗增加；其次是屏蔽结构，极细同轴线利用同轴结构对高速信号进行隔离和屏蔽，有助于降低外部EMI以及通道之间的串扰，但屏蔽层的连续性、端接质量以及与连接器屏蔽结构之间的可靠连接同样重要；第三是连接器及端接工艺，本方案采用的 20634-210T-02 为10PIN、0.4MM间距连接器，属于高密度微型连接结构，对端子位置精度、线材端接一致性及装配可靠性具有较高要求。如果出现半插、接触不良、端子偏位或端接不一致等情况，即使线材本身没有明显损伤，也可能造成高速信号间歇性异常。因此，在进行国产替代或供应商切换时，应通过导通、阻抗、插拔可靠性以及高速信号测试等方式进行验证，而不能仅通过外观和低速通断测试判断产品是否合格。
对于需要寻找 I-PEX 82974-100B-01-D 替代产品的工程师和采购人员，建议以“连接器兼容+线材匹配+电气性能+机械尺寸+实际验证”为核心进行选型。首先确认线材端连接器为 20634-210T-02，并确认10PIN、0.4MM Pitch及实际插合方向、锁扣和安装空间；其次根据设备的实际高速信号需求确认极细同轴线规格、长度及阻抗要求，同时检查线束Pin Assignment是否与原设计一致；再次需要关注线束的屏蔽连续性、端接一致性及批次稳定性。对于采购替代项目，还应重点考察供应商是否具备极细同轴线束自主生产和定制能力，是否可以根据原始样品、图纸或料号进行一对一打样、测试和量产。我们公司可提供 I-PEX 82974-100B-01-D 兼容替代线束方案，可围绕原产品的连接器规格、Pin数、间距、线材结构、长度及端接要求进行兼容开发，为工程师提供样品验证、规格确认及国产替代支持，也为采购人员提供稳定的极细同轴线束供应选择。
