I-PEX 82994-100B-01-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

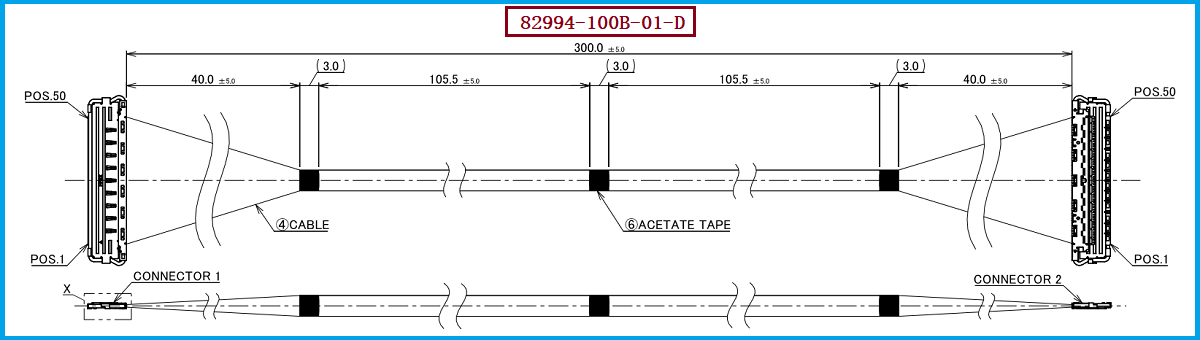

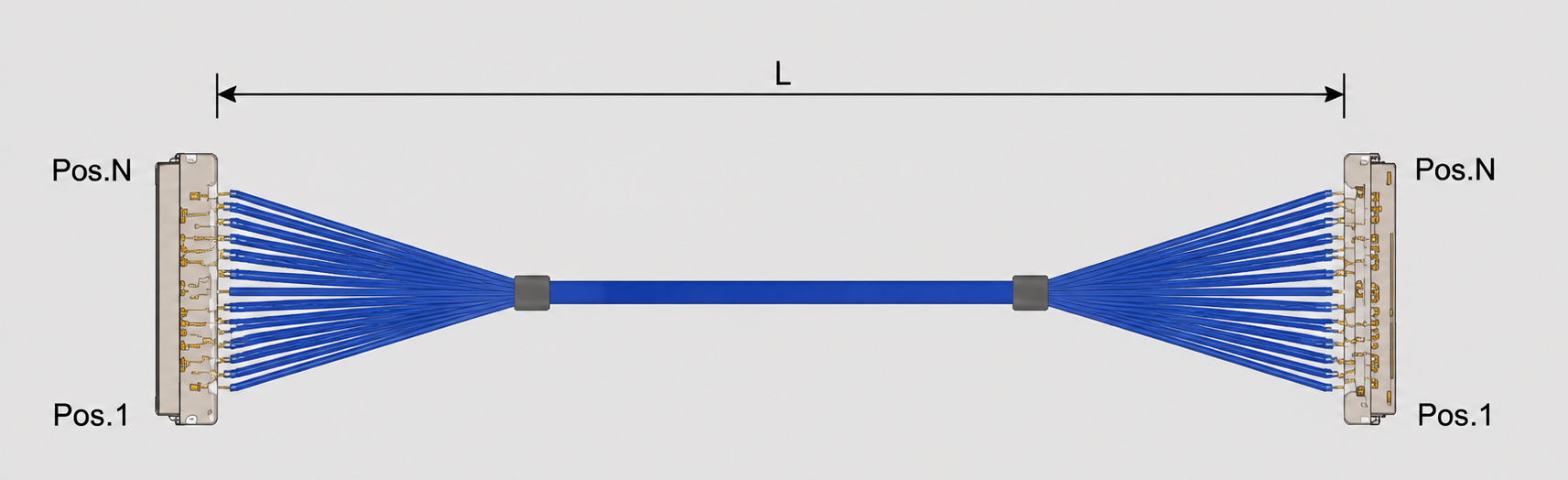

随着笔记本电脑、平板电脑、显示模组、VR/AR设备及高速数据终端持续向轻薄化、高集成度和高速传输方向发展，设备内部高速信号链路对线束的空间占用、阻抗控制以及信号完整性提出了更高要求。I-PEX 82994-100B-01-D属于 CABLINE®-CA II 系列50Pin双端极细同轴线束参考方案，采用 40AWG 极细同轴线，线材端配套 I-PEX 20680-050T-01 连接器主体，适用于设备内部高密度、高速信号连接。对于工程师而言，这类线束不仅要关注连接器能否正常配合，更需要关注高速信号在“连接器—线缆—连接器”整个链路中的连续性；对于采购人员而言，则需要进一步确认料号对应的Pin数、线材规格、端接形式、长度及批量一致性，从而降低后续导入风险。

在高速信号传输过程中，阻抗不连续是产生信号反射的重要原因之一。当高速信号从PCB进入连接器，再进入极细同轴线，如果不同传输结构之间的特性阻抗存在明显变化，就可能产生反射、振铃、过冲或信号衰减，最终影响眼图、抖动以及接收端判定。因此，极细同轴线并不是简单地把导体做得更细，而是需要从导体结构、绝缘层、屏蔽层、连接器端接以及整体加工一致性等方面共同控制高频特性。以 40AWG 极细同轴线为例，其核心价值在于利用高度集成的同轴结构，使信号导体与屏蔽结构保持稳定的电磁关系，同时通过合理的线材结构和端接工艺尽量减少阻抗突变。对于工程师进行高速链路设计时，还应重点关注线材本身的阻抗规格、连接器接口结构、端接区域的几何变化以及线束弯折半径，避免在线束设计阶段形成新的阻抗不连续点。

对于需要进行国产化、供应链多元化或第二供应商导入的客户，替代线束不能只按照外观尺寸进行复制，更需要围绕连接器匹配、Pin位对应、40AWG线材、高频传输特性、屏蔽连续性以及加工一致性进行综合验证。本方案对应的线材端连接器型号为 I-PEX 20680-050T-01，产品为50Pin方案，因此在替代开发过程中，应重点确认连接器规格与原设计的一致性，同时根据客户实际设备要求确认线长、出线方向、端接形式及电气性能。我们公司可提供 I-PEX 82994-100B-01-D 兼容替代线束方案，可根据客户提供的样品、图纸或BOM资料进行极细同轴线束的打样与生产制造，帮助工程研发及采购团队在保证装配适配性的基础上，进一步评估供应链替代与批量采购方案。

对于工程师选型，建议首先确认设备端所使用的 CABLINE®-CA II 连接器系统及50Pin配置，再核对 20680-050T-01 等线端连接器相关规格，并明确线材是否采用40AWG极细同轴线。如果应用属于高速显示或高速数据传输链路，还应进一步确认阻抗、插入损耗、回波损耗、串扰及信号完整性要求，而不能仅以“能插上、能导通”作为替代判断标准。对于采购人员，则建议在询价阶段明确原始料号 82994-100B-01-D、连接器型号 20680-050T-01、40AWG线材、成品长度及端接要求，并要求供应商提供样品进行装配和电气性能验证。对于批量替代项目，可先进行小批量样品验证，再根据实际测试结果逐步导入量产，以降低一次性替换带来的工程风险。
