I-PEX 82992-100B-01-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

对于笔记本电脑、平板电脑、高速显示模组、VR/AR设备以及其他空间高度受限的电子产品来说，极细同轴线束往往需要在狭小空间内进行折弯、走线和装配，因此“耐弯折寿命到底有多长”是工程师在选型时非常关注的问题，也是采购人员判断线束质量与供应商制造能力的重要指标。但需要明确的是，极细同轴线束不存在一个脱离测试条件就可以直接套用的固定弯折次数。弯折半径、弯折角度、运动速度、负载、弯折方向、线材结构、屏蔽层、端接区域以及实际使用环境，都会影响最终寿命。I-PEX针对Micro-Coaxial Cable的弯折/柔性性能测试采用±90°弯折并在不同循环次数后测试S参数，同时检查是否出现断线等机械失效，这说明真正评价“耐弯折寿命”不能只看外观，而应同时关注机械完整性和高速电气性能是否保持稳定。

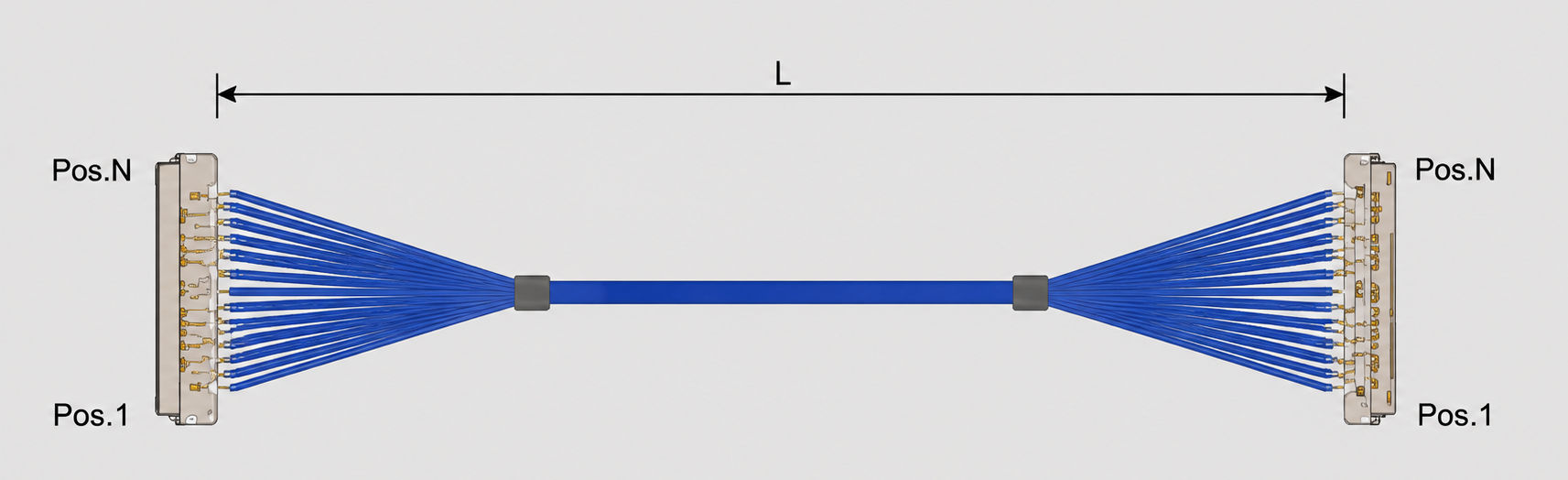

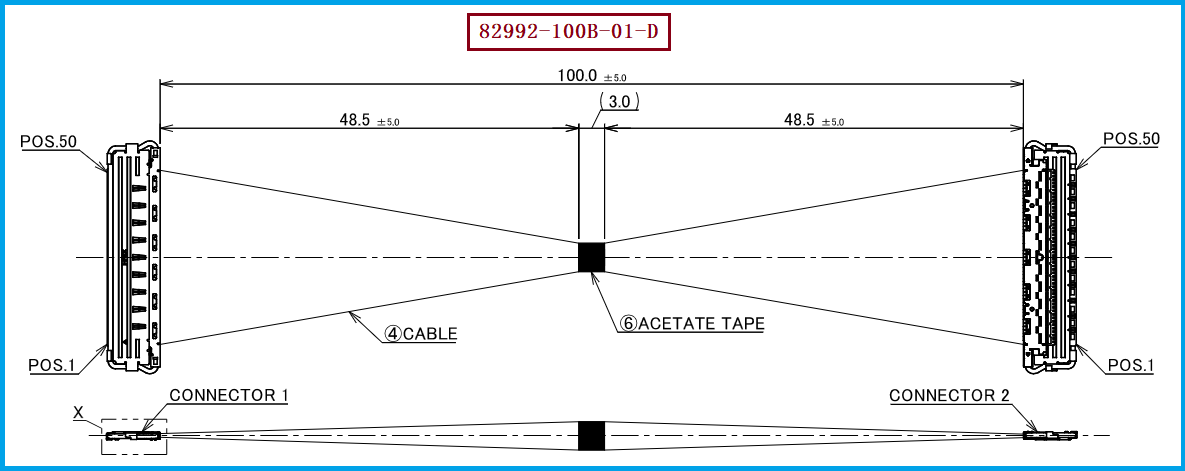

本次对应的产品型号为 I-PEX 82992-100B-01-D，属于CABLINE®-CA II系列50Pin极细同轴线束，采用40AWG Micro-Coaxial Cable、100mm长度、1-1双端连接结构。与之配套的线材端连接器主体型号为 20680-050T-01，连接器为50PIN、0.4MM Pitch的高密度结构。CABLINE®-CA II采用0.4mm超细间距、水平插拔、ZenShield®全屏蔽以及机械锁扣设计，定位于高速、小型化电子设备内部连接。 对于这样的50PIN极细同轴线束而言，耐弯折性能不能简单理解为“线不断就算合格”。在反复弯折过程中，中心导体、绝缘层、屏蔽层以及端接区域都可能承受周期性机械应力；一旦结构发生疲劳，即使肉眼看不到明显破损，也可能进一步表现为阻抗变化、插入损耗增加、回损恶化或高速信号完整性下降。因此，在实际项目中，建议工程师把弯折寿命、最小弯折半径和弯折后的S参数/导通性能作为一个整体进行验证，而不是单独追求某一个“百万次”之类的宣传数字。I-PEX也明确指出，Micro-Coaxial Cable通过中心导体、介质层、金属屏蔽层等结构实现高速信号传输及抗噪能力。

工程师在向线束供应商询问“能弯多少次”时，建议进一步确认弯折半径、弯折角度、负载条件、循环频率、测试数量以及测试前后电气性能变化。例如，I-PEX公开的弯折/柔性测试资料中，不同弯折半径下的Micro-Coaxial Cable测试结果存在明显差异，说明弯折半径对寿命具有直接影响；同样的线材，在较小弯折半径下承受的机械应变更大，其耐久性不能与较大弯折半径条件下简单等同。 对采购人员而言，这一点尤其重要：供应商提供的“耐弯折次数”必须对应明确的测试方法和判定标准才具有比较价值。对于高速极细同轴线束，更合理的验收思路是将外观/断线检查 + 导通测试 + 阻抗/S参数测试 + 弯折后高速信号验证结合起来。也就是说，真正有价值的耐弯折寿命，是在线束经过规定次数的反复弯折后，仍然能够满足项目规定的机械可靠性和电气性能要求，而不是单纯追求一个看起来很大的循环数字。

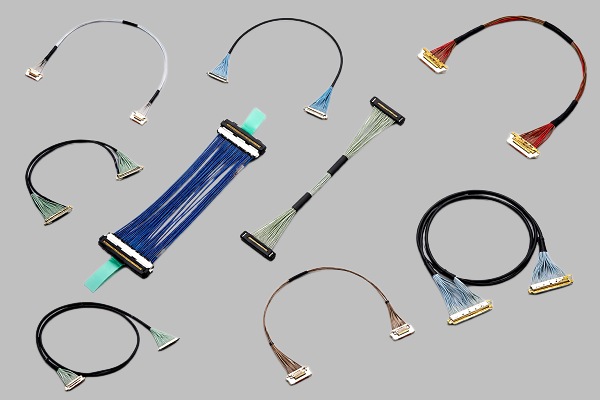

如果项目需要寻找 I-PEX 82992-100B-01-D的国产兼容替代线束，建议工程师和采购人员重点核对五个维度：首先是50PIN数量及0.4MM Pitch，确保连接器端的机械尺寸和Pin位完全匹配；其次是40AWG极细同轴线材及100mm长度，避免线径、阻抗和传输损耗出现明显偏差；第三是1-1双端线束结构及线序/PIN定义，确保两端信号能够正确对应；第四是屏蔽结构、接地方式以及端接工艺，尤其要关注高速信号环境下的EMI和信号完整性；第五则是弯折可靠性验证，要求替代产品在规定弯折条件和循环次数后仍满足项目的机械与电气性能要求。CABLINE®-CA II官方资料显示，该系列支持20/30/40/50Pin，并提供多种Micro-Coaxial Cable方案；其中50Pin、40AWG、100mm、1-1对应的评估线束料号正是82992-100B-01-D。 我们公司可提供：I-PEX 82992-100B-01-D兼容替代线束方案，可根据客户设备结构、线长、线序、连接器及电气性能要求进行极细同轴线束方案匹配与制造，为工程开发、样品验证及批量采购提供国产化替代选择。
