随着电子产品向高速传输与微型化设计不断演进，信号的稳定性与抗干扰能力已成为决定设备性能的关键因素。在高分辨率显示模组、摄像头、5G终端以及车载电子系统等应用领域，micro
coaxial
cable（极细同轴线）正逐步取代传统线束，成为工程师的优选方案。那么，极细同轴线在信号干扰控制方面究竟表现如何？选型时又该关注哪些关键点？
一、什么是信号干扰？
所谓信号干扰，是指外部电磁波或相邻信号源对数据传输过程造成的影响或破坏。在复杂的电子系统中，常见的干扰类型包括：
• EMI（电磁干扰）：来自其他电子设备或高频元件的电磁辐射，可能破坏信号完整性。
• RFI（射频干扰）：源于无线信号、WiFi、蓝牙等高频射频装置。
• 串扰（Crosstalk）：相邻信号线之间的电磁耦合导致信号混叠。
干扰发生后，轻则出现画面失真、噪声干扰，重则导致系统死机或信号丢失，尤其在高速、高精度设备中问题尤为突出。
二、什么是极细同轴线（Micro Coaxial Cable）？
极细同轴线是一种结构类似传统同轴电缆，但尺寸更小、柔性更高的高性能信号传输线缆。

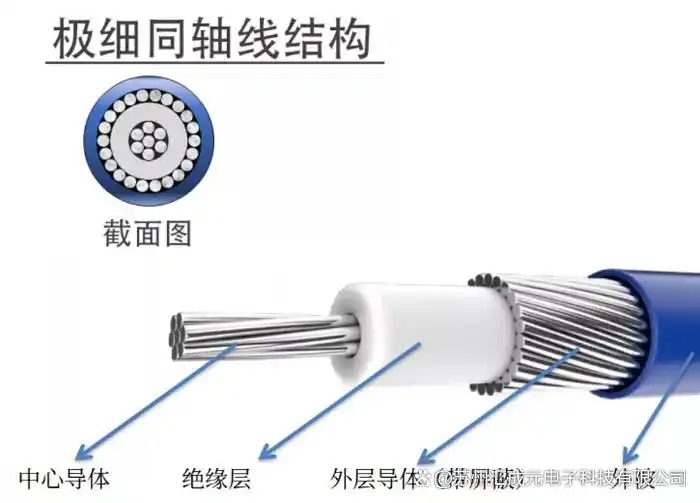

它由中心导体、绝缘层、金属编织屏蔽层及外护套构成的多层结构，可有效阻隔外部电磁与射频干扰，确保信号高速、稳定传输。
相比传统线束，Micro Coaxial Cable的优势包括：
① 支持更高的数据传输速率
② 拥有出色的抗干扰能力
③ 线径更小，适合狭窄空间内的精密布线
④ 柔性佳，满足复杂走线与动态应用需求
三、极细同轴线如何抵御信号干扰？
极细同轴线通过多层防护与结构优化，构筑起强大的信号“防护墙”，确保数据传输纯净可靠。主要措施包括：
• 360°金属编织屏蔽层：高密度金属网屏蔽外部电磁波，显著降低EMI影响。
• 同轴结构设计：中心导体与屏蔽层同轴对称，减少信号间的串扰效应。
• 高品质绝缘材料：采用低介电常数材料，减少信号衰减并增强RFI防护能力。
• 精准阻抗控制：维持系统阻抗匹配，防止信号反射和波形失真。

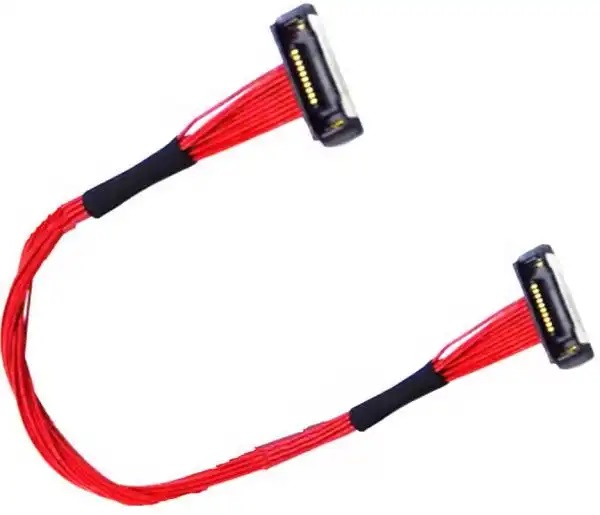

正因这些设计优势，micro coaxial cable被广泛用于高清视频信号、摄像头模组连接、5G射频模组、高分辨率显示屏等对抗干扰要求极高的应用环境。

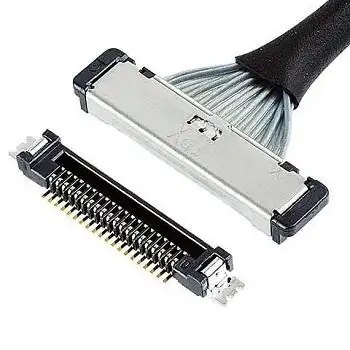

四、I-PEX 20373-R20T-06连接器简介
产品信息
• 型号：20373-R20T-06
• 系列：CABLINE®-SS系列 Micro-coaxial 插座／插件外壳组件
• 针数与间距：20针，0.40 mm间距
• 结构形式：90°右角叠合设计（Right Angle Stacking）
结构与性能亮点
• 超薄结构设计：适用于通过微型铰链或精密机构空间，理想用于超薄终端设备内部。
• W-Point接触结构：I-PEX独有的W形双点弹性接触片，显著提升接触可靠性，避免异物造成的接触不良。
• 兼容多规格极细同轴线：支持AWG #42–#34线规，标准50Ω阻抗，完全满足高速信号传输需求。
• 高速协议支持：兼容USB 3.1 Gen1（5 Gbps）、eDP HBR3 (8.1 Gbps)、HDMI 2.0 (6 Gbps)、MIPI、V-By-One等多种高速接口标准。
凭借优异的信号完整性与抗干扰性能，Micro Coaxial Cable正成为高端电子设备的核心传输方案。而与I-PEX 20373-R20T-06连接器搭配使用，更能充分发挥其高速与稳定优势，为各类高性能系统提供可靠的连接支持。
