极细同轴线束线径选择指南：信号频率与性能匹配

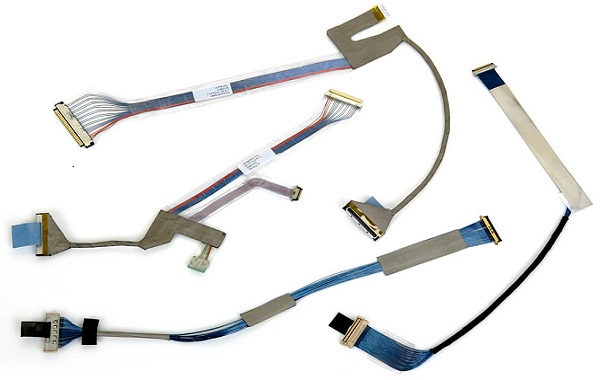

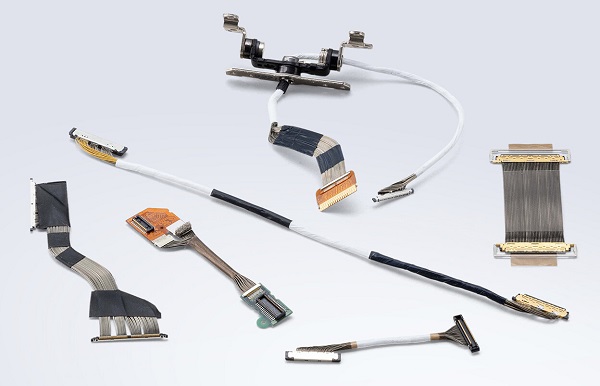

随着电子设备向轻薄化、高速化发展，摄像模组、显示接口和高速存储对内部高速互连的要求越来越高。极细同轴线束（micro coax）凭借小尺寸、良好屏蔽和高柔性，成为笔记本、平板、工业相机和医疗设备等场景的常用选择。然而，线径的匹配对信号完整性和传输性能至关重要，不当选择可能导致信号反射、眼图塌陷及串扰增加。因此，在设计中合理确定线径，是保障高速传输性能的关键环节。

---

一、信号频率与线径的对应关系

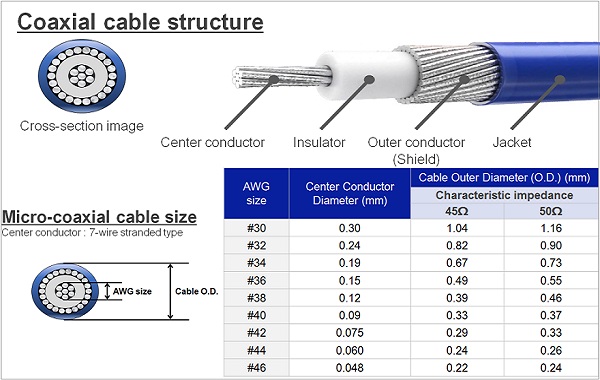

极细同轴线束的线径应根据应用信号的频率和速率来选择。在高速场景（≥1GHz 或速率 ≥2Gbps），过粗的线径会增加寄生电容，过细则会带来导体损耗，一般建议外径为 0.25~0.35mm，阻抗控制在 50Ω 单端或 100Ω 差分范围。在中高速场景（几百MHz~1GHz，速率 1~2Gbps），如 MIPI D-PHY 或 LVDS 接口，线径可适当选择 0.3~0.5mm，以兼顾柔性和低损耗。对于低速场景（<500MHz，速率 <1Gbps），可使用 0.4~0.6mm 外径，以降低直流电阻并提升稳定性。

---

二、线径选择背后的关键考量

在确定极细同轴线束线径时，需要综合考虑多方面因素。首先，信号完整性是核心指标，线径直接影响特性阻抗，进而影响眼图开口和抖动表现。其次，高频下介质与导体损耗明显，线径过小会增加信号衰减。再次，微型化设备对柔性和布线空间有严格要求，小线径有助于适应狭小空间。同时，工艺公差也是关键，线径越细，加工难度和一致性要求越高，必须在设计中充分考虑。

---

三、典型应用与实践策略

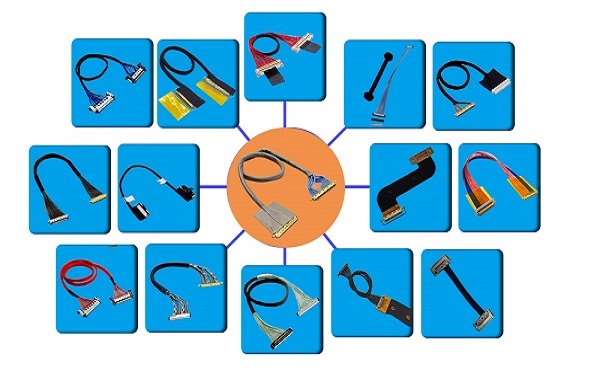

在实际应用中，极细同轴线束的线径选择需结合具体接口和信号速率。摄像模组（MIPI CSI）通常采用外径 0.3~0.4mm 的线束，以兼顾速率与柔性；显示接口（eDP、HDMI、USB3.x）在 1~5Gbps 下，适合 0.25~0.35mm 外径；主控与高速存储（UFS、PCIe）速率更高，对线径精度和阻抗控制要求严格，通常采用约 0.25mm 外径。通过合理匹配线径，设计师能够在不同速率和频率下兼顾信号完整性、柔性与制造可行性。

极细同轴线束在高速信号内部互连中，线径的选择直接影响信号完整性、传输损耗和机械可靠性。高频应用偏向小线径和严格阻抗控制，而中低速应用则可以稍微放宽要求，更关注稳定性和工艺一致性。在设计中，工程师需要综合信号频率、速率、柔性和工艺公差，确保线束在高速环境下稳定可靠。
