极细同轴线能否胜任 USB3.1？从选型误区到设计要点全解析

随着电子产品不断向轻薄化、可穿戴化与高集成化发展，内部线束的尺寸、柔性与高速性能面临更严苛挑战。Micro Coax（极细同轴线）因其体积小、屏蔽性能好、具备高速潜力，逐渐成为摄像头模组、显示接口及高密度电子设备的主流选择。但当工程师尝试将其应用于 USB3.1 时，常会面临材料、结构、阻抗及工艺等多方面问题。要让极细同轴线束真正满足 USB3.1 高速传输的要求，正确认识其优势与限制至关重要。

---

一、极细同轴线束的优势与应用趋势

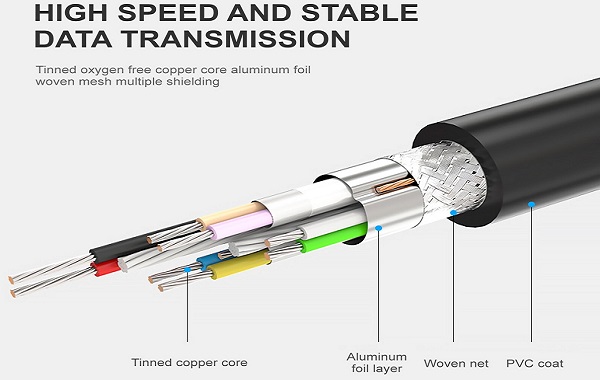

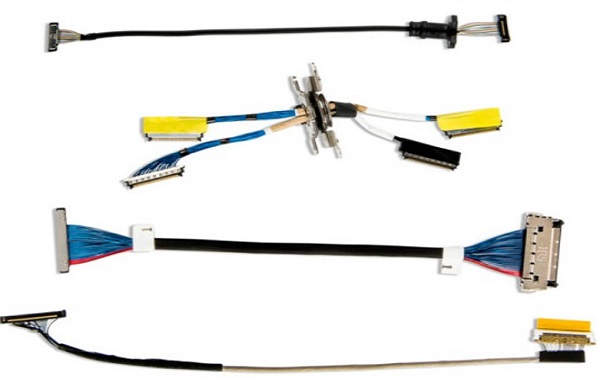

选择极细同轴线束的主要原因，在于其在有限空间内仍可保持良好的电气性能和屏蔽结构。相比传统差分线对，Micro Coax 兼具体积小、抗干扰能力强、在高速场景中表现稳定等特点，因此在高速影像传输、射频通讯、显示模组等领域得到广泛应用。正是基于这些优势，不少工程师希望将其进一步应用至 USB3.1，借此实现更高的布线自由度与结构紧凑性。

---

二、USB3.1 选型中容易被忽略的风险点

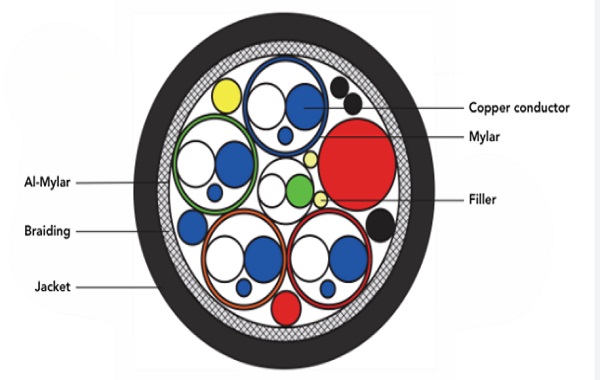

在 USB3.1 的高速环境下，极细同轴线并非“越细越好”。如果仅关注线径，而忽略阻抗一致性、插入损耗、回波损耗等信号完整性指标，眼图可能在短距离内就发生闭合。此外，随意将两根同轴线组合为差分对、忽略电源线线规、忽视端接与屏蔽过渡工艺，都会直接影响链路质量。再加上线束的机械疲劳、可用长度限制及较高制造成本，所有这些因素都会共同决定 USB3.1 的最终性能，而不是“线材本身足够细”这一单一条件。

---

三、确保 USB3.1 稳定传输的设计与验证策略

要让极细同轴线束稳定支持 USB3.1，需从系统设计与工艺实现双向入手。选择适配高速传输的专业线材与连接器，控制差分对的阻抗匹配与长度一致性，同时保证电源线截面积，避免因发热或压降导致系统不稳。在线束布局中还需遵守最小弯曲半径，确保长期机械可靠性。样机阶段更应完成眼图、误码率、S 参数与信号完整性仿真，确保链路有足够裕度，使整体系统真正达到 USB3.1 的高速要求。

极细同轴线束完全可以用于 USB3.1，但必须建立在正确的结构选型、阻抗设计、机械可靠性控制以及完整测试验证的基础上。只有避免“线越细越好”这类误区，在性能、工艺与成本之间取得平衡，才能在轻薄化电子产品中充分发挥 Micro Coax 的价值，为高速传输带来更可靠的解决方案。
