极细同轴线束的高频能力解析：适用范围、影响因素与设计要点

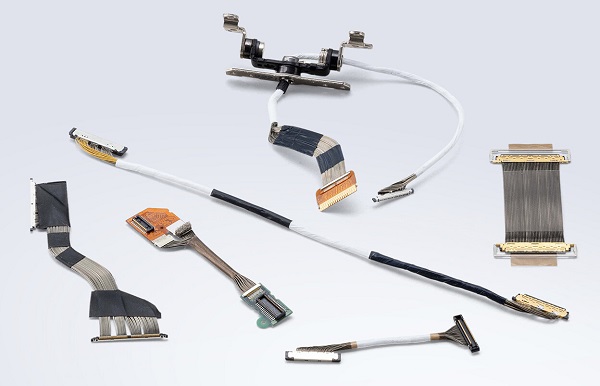

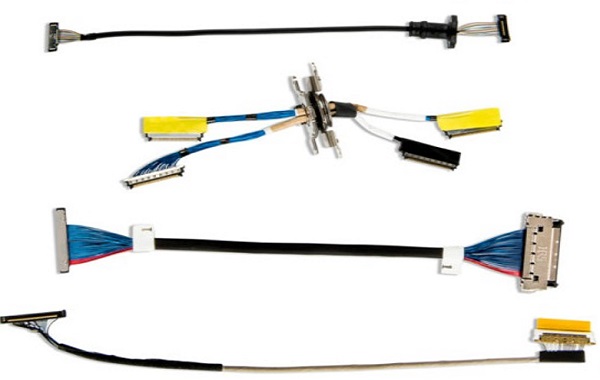

随着电子设备不断向轻薄化与高集成化演进，极细同轴线束（micro coaxial cable）凭借体积小、柔性高与良好的屏蔽特性，正成为高速信号与射频互连的重要选择。无论是显示接口、摄像头模组还是内部射频链路，都越来越依赖这种细径结构来实现高带宽传输。但要充分发挥其性能，必须理解其频率适用范围、影响损耗的关键因素以及如何做好阻抗与结构匹配。

---

一、极细同轴线束的频率适用范围与限制

极细同轴线束的可用频率范围并非固定，而是由线径、介质材料、屏蔽结构和连接器性能共同决定。其典型工作区间涵盖从低频到几百 MHz 的基础信号，再到 Wi-Fi、蓝牙、5G Sub-6G、MIPI、eDP 等常见的数百 MHz 至数 GHz 范围。对于更高端的毫米波与高速测试接口，通过优化介质、结构与工艺，极细同轴线也可以支持 10 GHz 以上的频段。然而，频率越高、线越细，损耗越明显，因此实际应用中往往需要将线缆长度尽可能缩短，以减少插损和相位畸变。

---

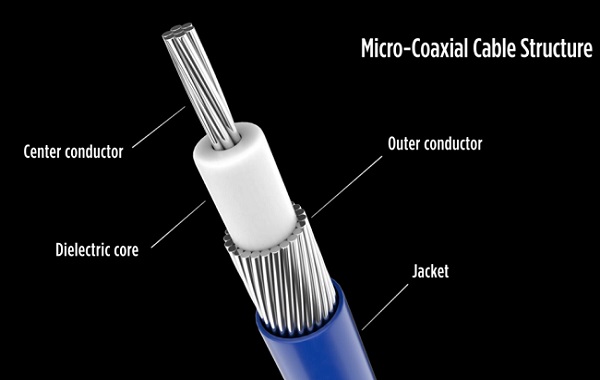

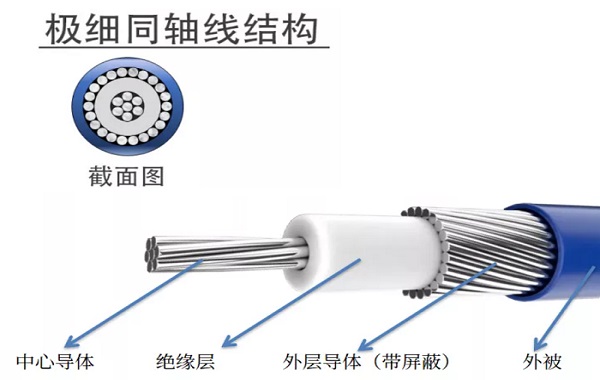

二、影响高频性能的结构与材料因素

同样是极细同轴线，性能却因材料与工艺的差异而变化显著。介质材料的介电常数与损耗角正切决定了信号在高频下的衰减水平；导体越细，表皮效应带来的影响越强，尤其在 GHz 级下更为突出。若屏蔽层编织密度不足，还可能造成泄漏与串扰。此外，连接器的反射性能、寄生参数以及过渡结构对整体频率能力影响巨大。再加上线长过长会带来驻波、相位偏移等问题，因此频率越高，对材料、结构与工艺的一致性要求越严格。

---

三、实现优良性能的匹配与验证策略

极细同轴线束在高速差分信号或射频链路中，要获得理想性能，匹配设计至关重要。应确保整条链路维持一致的阻抗（50 Ω 或 100 Ω），并严格控制差分对之间的长度误差，避免相位不匹配导致眼图收缩。屏蔽层要保证连续且稳定接地，以减少干扰耦合。在连接器选择上，应根据目标频段匹配合适的小型高速接口，如 I-PEX、MHF 系列等。设计完成后，还需通过仿真与实际测试，验证插损、回损、S 参数、眼图等关键指标，以确保最终链路能够满足频率要求。

极细同轴线束具备优秀的尺寸优势与高速潜力，能够覆盖从 MHz 到数 GHz、甚至更高频段的应用。但其性能高度依赖于材料损耗、屏蔽质量、阻抗匹配及连接器结构等因素。工程师在设计时需根据应用频率、线长限制与机械结构综合评估，并辅以仿真与实测验证，才能确保极细同轴线束在不同场景中发挥稳定可靠的传输能力。
