Hirose连接器-提供Hirose FH34SRJ-16S-0.5SH(50)连接器正品|替代品

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

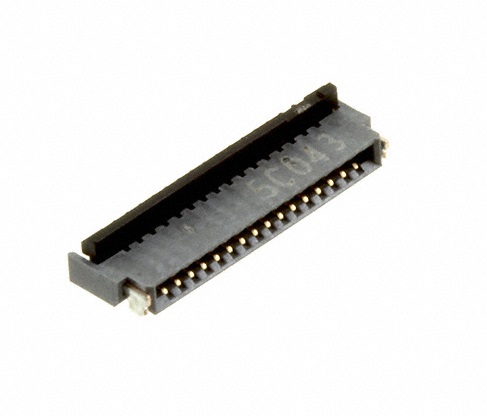

Hirose FH34SRJ-16S-0.5SH(50)连接器产品概况:

FH34SRJ-16S-0制造商Hirose
制造商料号FH34SRJ-16S-0.5SH(50)
产品描述CONN FFC FPC 16POS 0.5MM R/A,16位置FFC,FPC连接器触头,上和下 0.020"(0.50mm)表面贴装,直角



Hirose FH34SRJ-16S-0.5SH(50)连接器产品属性:

类型描述
类别连接器,互连器件
FFC、FPC(扁平柔性)连接器
FFC、FPC(扁平柔性)连接器组件
制造商Hirose Electric Co Ltd
系列FH34SRJ
包装卷带(TR)
扁平柔性类型FFC,FPC
安装类型表面贴装,直角
连接器/触头类型触头,上和下
针位数16
间距0.020"(0.50mm)
端接焊接
FFC、FCB 厚度0.30mm
板上高度0.039"(1.00mm)
锁定功能旋转锁,背锁
电缆端类型锥形
触头材料磷青铜
触头表面处理镀金
外壳材料液晶聚合物(LCP),不含卤素的
致动器材料聚酰胺(PA),尼龙
特性零插入力(ZIF)
额定电压50V
工作温度-55°C ~ 105°C
材料可燃性等级UL94 V-0
额定电流(安培)0.5A
触头表面处理厚度1.97µin(0.050µm)
外壳颜色灰色
致动器颜色黑色
配接次数20
基本产品编号FH34SRJ



Hirose FH34SRJ-16S-0.5SH(50)连接器产品(系列)简介:

Hirose Electric Co Ltd的 FH34SRJ 系列 FFC/FPC(扁平柔性)连接器是一款专为高密度电子设备设计的精密互连组件。该连接器采用表面贴装、直角设计,具有零插入力(ZIF)结构,结合旋转锁与背锁双重锁定机制,确保安装便捷且连接牢固。FH34SRJ 系列拥有 16 针位、0.50mm 间距,支持 0.30mm 厚度的 FFC/FPC,并兼容上、下触点的灵活配接方式。其板上高度仅 1.00mm,非常适合超薄型电子设备的应用。触头采用镀金磷青铜材质,镀层厚度为 0.050µm,提供卓越的电气性能和耐用性,支持高达 0.5A 的额定电流和 50V 的额定电压。外壳和致动器均使用 UL94 V-0 等级的不含卤素液晶聚合物(LCP)和聚酰胺(PA)材料制成,具备高阻燃性和环保特性,可在 -55°C 至 105°C 的宽温度范围内可靠运行。其高达 20 次的配接寿命,使其成为消费电子、通信设备和工业控制系统的理想选择。



Hirose FH34SRJ-16S-0.5SH(50)连接器文档与媒体:

资源类型链接
规格书FH34SRJ Series Datasheet



Hirose FH34SRJ-16S-0.5SH(50)连接器正品|替代品相关说明:

我们专注于 (Hirose品牌连接器的现货供应,致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品,经过严格测试,确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络!
