分类：品牌连接器

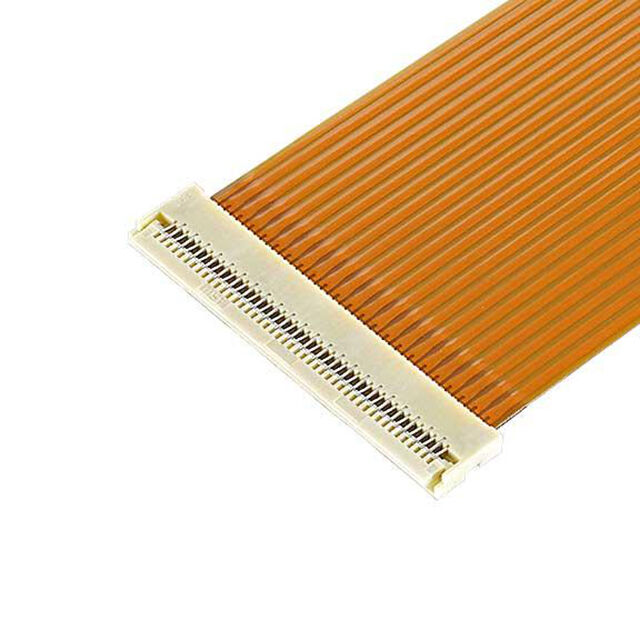

I-PEX 20613-021E-02连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20613-021E-02 | |
| 产品描述 | MINIFLEX 3-BFNH 21P，21 位置 FFC，FPC 连接器 触头，上和下 0.024"（0.60mm） 表面贴装，直角. |
I-PEX 20613-021E-02连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | I-PEX |
| 系列 | MINIFLEX® 3-BNFH |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触头，上和下 |
| 针位数 | 21 |
| 间距 | 0.024"（0.60mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.20mm |
| 板上高度 | 0.035"（0.88mm） |
| 锁定功能 | 触发锁 |
| 电缆端类型 | 焊片式，锥形 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | 液晶聚合物（LCP） |
| 特性 | 固定焊尾 |
| 额定电压 | 50V |
| 工作温度 | -40°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 0.3A |
| 触头表面处理厚度 | 3.94µin（0.10µm） |
| 外壳颜色 | 米色 |
| 致动器颜色 | 米色 |
| 配接次数 | 20 |
I-PEX 20613-021E-02连接器产品(系列)简介：
MINIFLEX@ 3-BFNH是一款高性能的连接器，专为需要出色连接稳定性的应用而设计。其具有改进的保持力和兼容的占板面积，适用于0.3 mm的间距要求，确保与各种FPC/FFC电缆的兼容性。该连接器提供短和长两种操作器，满足不同的应用需求。接触点配置为顶部和底部，各自具有1.0 mm和0.45 mm的接触点长度，厚度为0.2±0.03 mm，确保可靠的电气连接。其高度为0.90±0.10 mm，宽度为1.5+(0.3*p) mm，深度为2.95 mm，完美适应紧凑的电路设计。
MINIFLEX@ 3-BFNH连接器支持多种针脚数量（7、9、11、21、23、25、31、33、35、39、41、45、51、61、71），适用于广泛的电子应用领域，提供灵活的连接解决方案。无论是在移动设备、消费电子还是工业设备中，MINIFLEX@ 3-BFNH都能为您提供可靠的连接性能。
I-PEX 20613-021E-02连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | 20613-021E-02_Datasheet |
I-PEX 20613-021E-02连接器正品|替代品相关说明：
我们专注于 (I-PEX) 品牌连接器的现货供应，致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品，经过严格测试，确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络！
