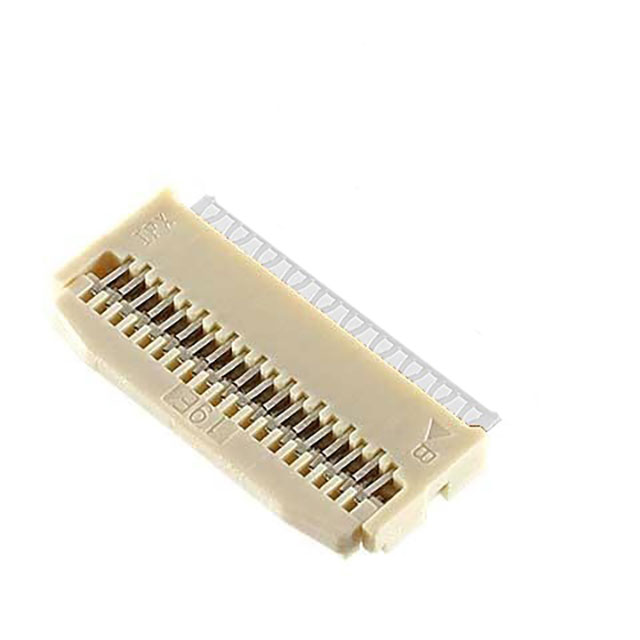

I-PEX 20527-015E-01连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20527-015E-01 | |
| 产品描述 | MINIFLEX 3-BFN 15P，15 位置 FFC，FPC 连接器 触头，上和下 0.012"（0.30mm） 表面贴装，直角. |
I-PEX 20527-015E-01连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | I-PEX |
| 系列 | MINIFLEX® 3-BFN |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触头，上和下 |
| 针位数 | 15 |
| 间距 | 0.012"（0.30mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.20mm |
| 板上高度 | 0.035"（0.90mm） |
| 锁定功能 | 翻转锁定，背锁 |
| 电缆端类型 | 焊片式 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | 液晶聚合物（LCP） |
| 特性 | - |
| 额定电压 | 50V |
| 工作温度 | -40°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 300mA/触头 |
| 触头表面处理厚度 | 4.00µin（0.10µm） |
| 外壳颜色 | 米色 |
| 致动器颜色 | 米色 |
| 配接次数 | 20 |
I-PEX 20527-015E-01连接器产品(系列)简介：
MINIFLEX@ 3-BFN 连接器是一款低矮型设计的连接器，厚度仅为0.9毫米，适用于0.3毫米间距的FPC/FFC连接。其水平插入和反向翻转设计，能够提供卓越的连接稳定性。该连接器的接触点设计出色，接触A的擦拭长度为0.9毫米，接触B为0.45毫米，确保良好的接触性能。宽度根据公式0.9+(0.3*引脚数)计算，深度为2.55毫米（开启）和3.0至3.5毫米（闭合），适应不同应用需求。
MINIFLEX@ 3-BFN 提供多达65个引脚的选择，适合各种消费电子和通信设备等高密度连接的需求。其紧凑设计和可靠性能使其成为现代电子产品的理想连接解决方案。
I-PEX 20527-015E-01连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | Miiniflex 3-BFN |
