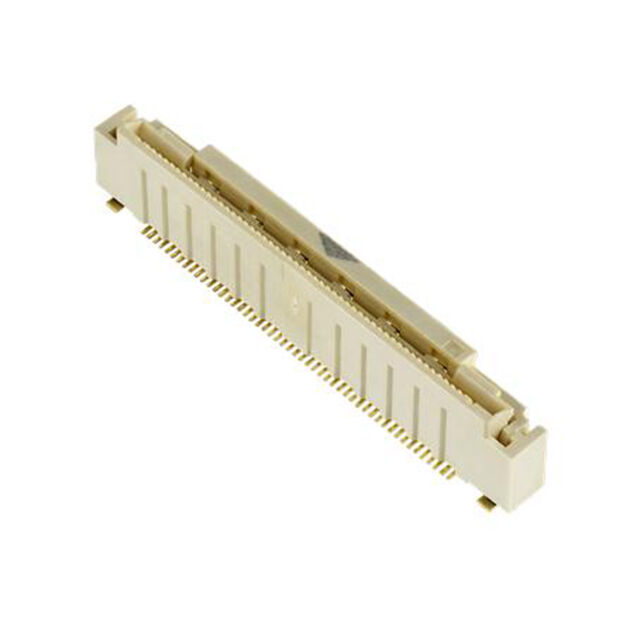

I-PEX 20799-040E-01连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20799-040E-01 | |
| 产品描述 | EVAFLEX 5-SE-GVT 40P，40 位置 FFC，FPC 连接器 触头，垂直 - 单侧 0.020"（0.50mm） 表面贴装型. |
I-PEX 20799-040E-01连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | I-PEX |
| 系列 | EVAFLEX® 5-SE-G VT |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装型 |
| 连接器/触头类型 | 触头，垂直 - 单侧 |
| 针位数 | 40 |
| 间距 | 0.020"（0.50mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.30mm |
| 板上高度 | 0.260"（6.60mm） |
| 锁定功能 | - |
| 电缆端类型 | 槽口式 |
| 触头材料 | 铜合金 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | 液晶聚合物（LCP） |
| 特性 | EMI 屏蔽，焊锡保留 |
| 额定电压 | 50V |
| 工作温度 | -40°C ~ 125°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 500mA/触头 |
| 触头表面处理厚度 | 1.25µin（0.03µm） |
| 外壳颜色 | 米色 |
| 致动器颜色 | 米色 |
| 配接次数 | 50 |
I-PEX 20799-040E-01连接器产品(系列)简介：
EVAFLEX@ 5-SE-G VT是一款具有单手自动锁定功能的高温（125°C）、高速、垂直配对的FFC/FPC连接器，适用于0.5 mm引脚间距的屏蔽和非屏蔽FFC。其设计确保在严苛环境下的稳定性和可靠性。该连接器的关键规格包括：板间距为0.5 mm，接触点位于信号接触尾侧，接触长度为1.2 mm，高度为6.6 mm（±0.30 mm），FFC/FPC厚度为0.3 mm（±0.03 mm），深度为3.90 mm（±0.20 mm）。可支持20、30、40、50和60个引脚，并兼容eDP（2.7Gbps）和V-By-One HS 1.4（4Gbps）等标准。EVAFLEX@ 5-SE-G VT连接器是高性能电子设备中不可或缺的连接解决方案。
I-PEX 20799-040E-01连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | Evaflex 5-SE-G VT |
I-PEX 20799-040E-01连接器正品|替代品相关说明：
我们专注于 (I-PEX) 品牌连接器的现货供应，致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品，经过严格测试，确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络！
