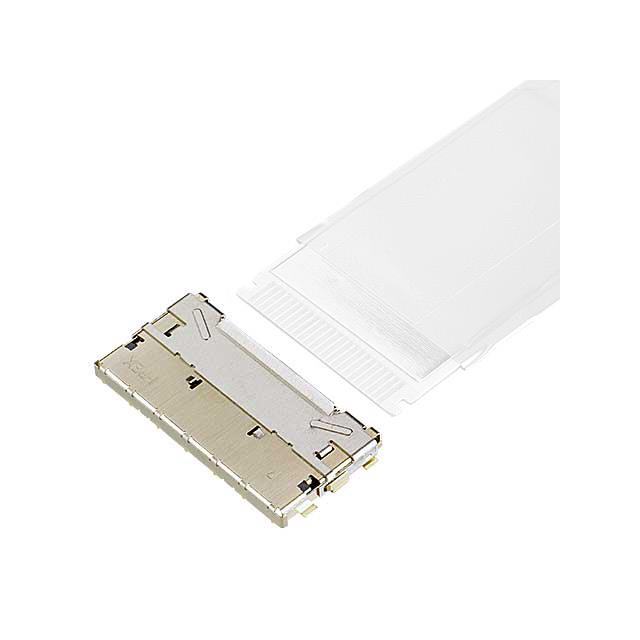

I-PEX 20952-024E-02连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20952-024E-02 | |
| 产品描述 | EVAFLEX 5-HD 24P，24 位置 FFC，FPC 连接器 触点，顶部 0.020"（0.50mm） 表面贴装，直角. |
I-PEX 20952-024E-02连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | I-PEX |
| 系列 | EVAFLEX® 5-HD |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触点，顶部 |
| 针位数 | 24 |
| 间距 | 0.020"（0.50mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.33mm |
| 板上高度 | 0.061"（1.55mm） |
| 锁定功能 | 触发锁 |
| 电缆端类型 | 槽口式 |
| 触头材料 | 铜合金 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | - |
| 特性 | EMI 屏蔽，焊锡保留 |
| 额定电压 | 100V |
| 工作温度 | -40°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | - |
| 触头表面处理厚度 | 1.25µin（0.03µm） |
| 外壳颜色 | 黑色 |
| 致动器颜色 | - |
| 配接次数 | 30 |
I-PEX 20952-024E-02连接器产品(系列)简介：
EVAFLEX@ 5-HD是一款全屏蔽、高速、自动锁定的FFC/FPC连接器，适用于0.5 mm引脚间距的屏蔽FFC和FPC，专为高带宽应用设计，支持USB4（20Gbps/lane）、USB 3.1 Gen 2（10 Gbps）等标准。连接器特点包括：板间距0.5 mm，接触点位于顶部，接触长度1 mm，连接器高度2.00 mm（±0.20 mm），FFC/FPC厚度0.3 mm（±0.03 mm），宽度公式为5.2 + (0.5 * 引脚数)，深度为8.43 mm（±0.30 mm），支持24个引脚。EVAFLEX@ 5-HD连接器是高端电子设备的理想连接解决方案。
I-PEX 20952-024E-02连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | Evaflex 5-HD |
