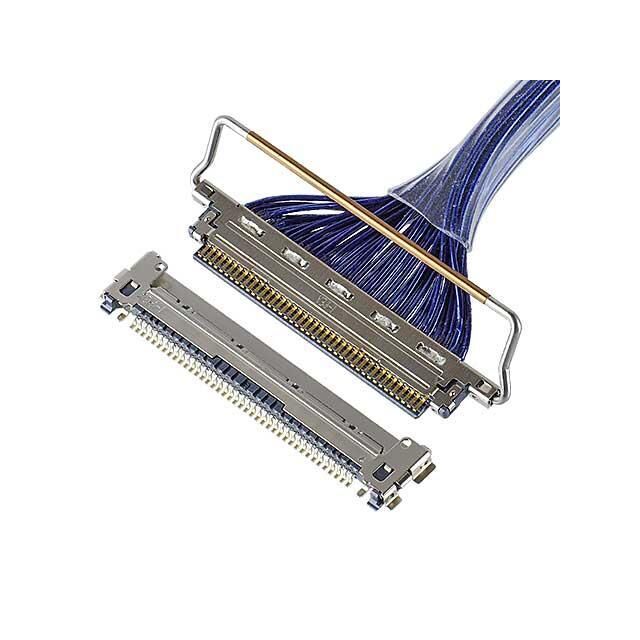

I-PEX 20525-060E-02连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20525-060E-02 | |
| 产品描述 | CABLINE-CA RECEPTACLE 60P；60 位置 插座 连接器 0.016"（0.40mm） 表面贴装，直角 镀金. |
I-PEX 20525-060E-02连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| 矩形连接器 | |
| 针座，插座，母插口 | |
| 制造商 | I-PEX |
| 系列 | CABLINE®-CA |
| 包装 | 卷带（TR） |
| 连接器类型 | 插座 |
| 触头类型 | 外罩触点 |
| 样式 | 板至电缆/导线 |
| 针位数 | 60 |
| 加载的针位数 | 所有 |
| 间距 - 配接 | 0.016"（0.40mm） |
| 排数 | 1 |
| 排距 - 配接 | - |
| 安装类型 | 表面贴装，直角 |
| 端接 | 焊接 |
| 紧固类型 | 推挽式 |
| 触头表面处理 - 配接 | 镀金 |
| 触头表面处理厚度 - 配接 | 3.94µin（0.100µm） |
| 绝缘颜色 | 黑色 |
| 绝缘高度 | 0.039"（1.00mm） |
| 接触长度 - 柱 | - |
| 工作温度 | -40°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 触头表面处理 - 柱 | 镀金 |
| 接合堆叠高度 | - |
| 侵入防护 | - |
| 特性 | 固定焊尾 |
| 额定电流（安培） | 随线规而各异 |
| 额定电压 | 100VAC |
| 应用 | - |
| 绝缘材料 | 液晶聚合物（LCP） |
| 触头形状 | 矩形 |
| 触头材料 | 磷青铜 |
| 触头表面处理厚度 - 柱 | 1.25µin（0.032µm） |
I-PEX 20525-060E-02连接器产品(系列)简介：
CABLINE@_CA是一款高数据传输速率的微同轴连接器，具有机械锁定、屏蔽和多点接地设计，适用于需要可靠连接的高性能应用。其0.4毫米的间距设计使其非常适合紧凑空间的安装，尤其是在高速数据传输场合。
该连接器支持高达64 Gbps PAM4的数据传输速率，尤其推荐与CABLINE-CAP线束解决方案配合使用，能够与当前的CABLINE-CA插座（型号20525-050E-02）兼容。CABLINE@_CA连接器的最大外径为0.4毫米，适用于信号电缆，如45Ω的#38或更小规格，以及50Ω的#40或更小规格的电缆。
其高度为1.0±0.1毫米，宽度和深度设计为6.95+(0.4*?p)毫米和5.73毫米，确保连接器在安装时的适配性和可靠性。CABLINE@_CA连接器符合USB4 Gen3和Thunderbolt 4（20 Gbps/通道）等多种标准，适用于需要高速数据传输的多种应用。在性能方面，CABLINE@_CA连接器能够支持最高20 Gbps的数据传输速率，其上升时间为30皮秒（10-90%），输入电压为800 mVp-p，确保信号的稳定性和完整性。适用于USB 3.1 Gen 2（10 Gbps）、PCIe Gen 4和eDP HBR3等应用，满足现代高性能计算和数据传输的需求。
I-PEX 20525-060E-02连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | Cabline CA |
