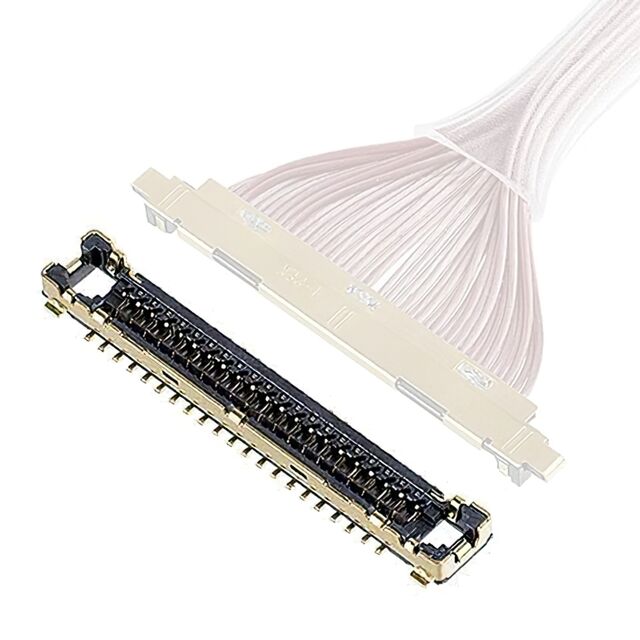

I-PEX 20533-030E连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20533-030E | |
| 产品描述 | CABLINE-UX II RECEPTACLE, 30P，30 位置 插座 连接器 0.010"（0.25mm） 表面贴装型 镀金 |
I-PEX 20533-030E连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| 矩形连接器 | |
| 针座，插座，母插口 | |
| 制造商 | I-PEX |
| 系列 | CABLINE®-UX II |
| 包装 | 卷带（TR） |
| 触头类型 | 母形插口 |
| 样式 | 板至电缆/导线 |
| 针位数 | 30 |
| 加载的针位数 | 所有 |
| 间距 - 配接 | 0.010"（0.25mm） |
| 排数 | 1 |
| 排距 - 配接 | - |
| 安装类型 | 表面贴装型 |
| 端接 | 焊接 |
| 紧固类型 | 推挽式 |
| 触头表面处理 - 配接 | 镀金 |
| 触头表面处理厚度 - 配接 | 3.94µin（0.100µm） |
| 绝缘颜色 | 黑色 |
| 绝缘高度 | 0.041"（1.04mm） |
| 接触长度 - 柱 | - |
| 工作温度 | -40°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 触头表面处理 - 柱 | 镀金 |
| 接合堆叠高度 | - |
| 侵入防护 | - |
| 特性 | 固定焊尾 |
| 额定电流（安培） | 随线规而各异 |
| 额定电压 | 50VAC |
| 应用 | - |
| 绝缘材料 | 液晶聚合物（LCP） |
| 触头形状 | 矩形 |
| 触头材料 | 磷青铜 |
| 触头表面处理厚度 - 柱 | 1.97µin（0.050µm） |
I-PEX 20533-030E连接器产品(系列)简介：
CABLINE@-UX II连接器以其纤薄设计和优越性能，专为需要小型化解决方案的应用而生。其窄间距为0.25毫米，采用直角垂直插入方式，适用于多种微同轴电缆，最高支持0.25毫米的外径。该连接器的信号接触长度为0.2毫米，确保卓越的信号传输。
产品支持最大50个引脚计数，适合多种高速传输标准，包括USB 3.1 Gen 1（5Gbps）、V-By-One HS 1.4（4Gbps）和HDMI 1.3（3.4Gbps），使其成为数据传输和高频应用的理想选择。此外，CABLINE@-UX II支持的电缆规格涵盖AWG#39及更小的型号，满足不同客户的需求。
I-PEX 20533-030E连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | CABLINE®-UX II |
