兼容/替代HRS|广濑|Hirose|广濑连接器|DF1B-4DP-2.5DSA(01)针座连接器是一款：DF1B系列,,新的绝缘位移和压接理念DF1B是一种新型连接器，其中IDC触点插入外壳。这种方法具有以下优点：①通过将IDC触点和压接触点一起使用，可以在一种情况下混合使用不同电流容量的电缆。②连接后，可以更换触点，以进行良好的维护。③外壳保护绝缘位移区域，可靠性高。④由于绝缘位移过程只能通过更换现有压接机的施加器来进行，因此不需要昂贵的绝缘位移机械,用于离散接线的2.5mm间距连接器.【BBC电子产品网提供HRS|广濑|Hirose|广濑连接器|DF1B-4DP-2.5DSA(01)针座连接器替代品】.
1、兼容/替代HRS|广濑连接器|Hirose|DF1B系列连接器产品相关规格与参数:
| 连接器类型 | 插头 | 部件部分 | |
| 线束品 | 无 | 参考规格 | |
| 安全规格 | C-UL/CSA, UL | PIN数 | 2 |
| (嵌合部分)列数 | 1 | 安装间距 | 2.5 mm |
| 开口间距 | 2.5 mm | 连接器长度(间距方向) | 7.5 mm |
| 连接器宽度(纵向) | 5.7 mm | 连接器高度 | 10.5 mm |
| 安装方法 | DIP穿孔 | 基板封装设计 | 板上 |
| 基板固定的方法 | 交错引线 | 无 | |
| 推荐底板厚度 | 开口方向 | 笔直 | |
| 插拔次数 | 50 | 接触部电镀 | 金 |
| 电镀厚度 | 0.2 μm | 外壳颜色 | 白 |
| 接线方法 | 适合电线类型 | ||
| 适合电线尺寸(AWG)Min. | 适合电线尺寸(AWG)Max. | ||
| 适合电线尺寸(2mm)Min. | 适合电线尺寸(2mm)Max. | ||
| (Max.)使用温度范围 | 85 ℃ | (Min.)使用温度范围 | -35 ℃ |

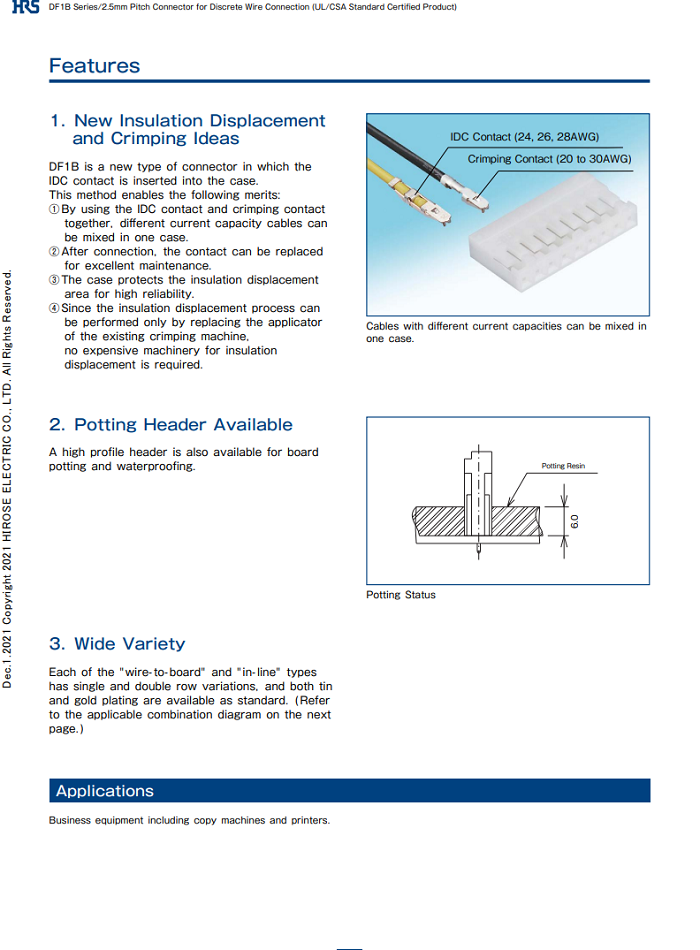

2、兼容/替代HRS|广濑连接器|Hirose|DF1B系列连接器产品规格书：
3、兼容/替代HRS|广濑连接器|Hirose|DF1B系列连接器产品料号/型号清单：
| DF1B-2P-2.5DSA(01) | DF1B-5P-2.5DSA(01) | DF1B-4DP-2.5DSA(01) | P-1660A-C(50) |
| DF1B-3P-2.5DSA(01) | DF1B-6P-2.5DSA(01) | PO6-P-1.5DQS(40) | DF19G-20P-1H(54) |
-4、针座连接器-提供兼容HRS|DF1B-4DP-2.5DSA(01)针座连接器替代品 此产品销售商：BBC电子产品网--代理销售提供【针座连接器-提供兼容HRS|DF1B-4DP-2.5DSA(01)针座连接器替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
