兼容/替代TE|1-2286547-2 汽车连接器是一款：数据连接接头，H，线对板，4 位置，0.079 英寸 [2 mm] 中心线，屏蔽，垂直，信号，-40 - 221 °F [-40 - 105 °C]，HSD【世贸电子产品网提供TE|1-2286547-2 汽车连接器替代品】
------------------------------------------------------------------------------------------------
1、兼容/替代TE|1-2286547-2 汽车连接器产品相关属性：
| 产品类型特性 | 连接器和端子端接到 :印刷电路板 |
| 连接器系统 :线到板 | |
| 可密封 :否 | |
| 混合型连接器 :否 | |
| 结构特性 | 位数 :4 |
| PCB 安装方向 :垂直 | |
| 电气特征 | 工作电压 (VDC):60 |
| 阻抗 (Ω):100 | |
| 主体特性 | 主体材料 :PPA GF25, ZnAL4Cu1 |
| 连接器和键控代码 :H | |
| PCB 保持特性电镀材料 :锡 | |
| 接触件特性 | 射频连接器中心端子电镀材料 :金 (Au) |
| 端子接触部电镀材料 :金 | |
| 端子类型 :插针 | |
| 接合插针直径 :.6 mm [ .024 in ] | |
| 中心接触件 :带有 | |
| 端接特性 | PCB 端接方法 :通孔 - 焊接 |
| 机械附件 | PCB 安装固定类型 :焊尾 |
| PCB 安装固定 :带有 | |
| 接合固定 :带有 | |
| 壳体特性 | 壳体颜色 :紫色, 紫色 |
| 中心线（间距） :2 mm [ .079 in ] | |
| 尺寸 | 产品长度 :12 mm [ .472 in ] |
| 产品宽度 :14.15 mm [ .557 in ] | |
| 连接器高度 :15.47 mm [ .609 in ] | |
| 使用环境 | 工作温度（最大值） (°C):65, 70, 75, 80, 85, 90, 100, 105 |
| 工作温度（最大值） (°F):149, 158, 167, 176, 185, 194, 212, 221 | |
| 工作温度范围 :-40 – 105 °C [ -40 – 221 °F ] | |
| 操作/应用 | 装配工艺特点 :板支座 |
| 屏蔽 :是 | |
| 电路应用 :Signal | |
| 包装特性 | 封装方法 :Reel |
| 封装数量 :230 | |
| 其他 | 电介质材料 :PA GF |
| 外部端子电镀材料 :其他 | |
| 接口编号 :114-18950 | |
| 焊接工艺 :回流焊接 |
------------------------------------------------------------------------------------------------

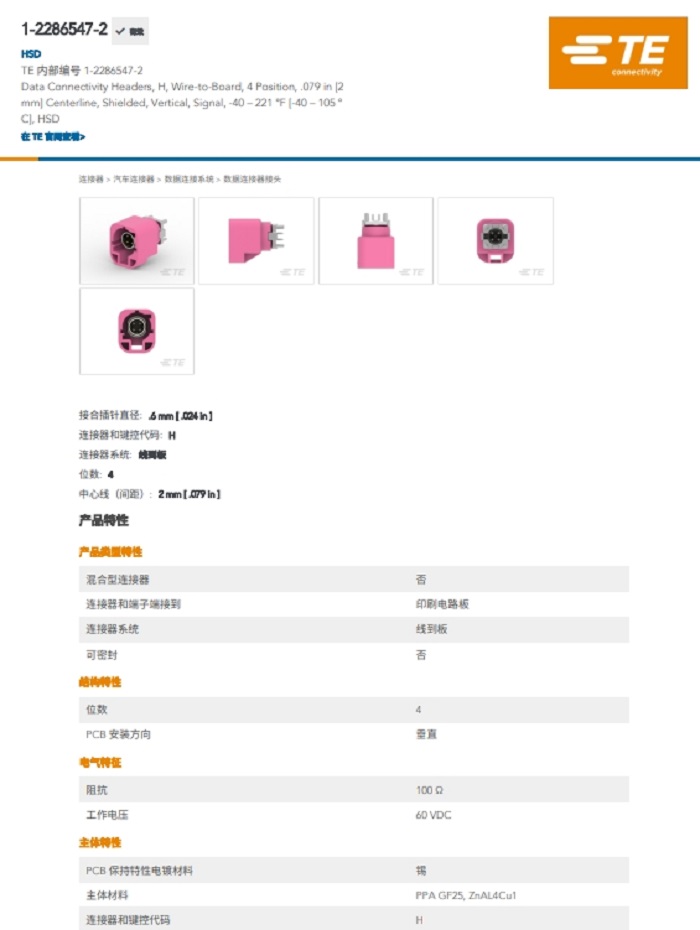

2、兼容/替代TE|1-2286547-2 汽车连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代TE|1-2286547-2 汽车连接器产品料号/型号清单：
| 1-2286547-1 | 1-2286547-2 | 1-2286547-3 | 1-2286547-4 | 1-2286547-5 |
| 1-2286547-6 | 1-2286547-9 |
------------------------------------------------------------------------------------------------
