I-PEX连接器-提供I-PEX 20565系列12 GHz高性能小型的RF射频连接器

分类:品牌连接器

专业代理销售提供:连接器|线束|线缆产品

I-PEX 20565系列12 GHz高性能小型的RF射频连接器是一款:M.2 行业标准,组合高度更大为1.2 mm, 1.4 mm , 1.7 mm 对应12 GHz 的插入损耗和电压驻波比;穿过12 GHz 的高性能小型连接器;使用“i-Fit®” 技术的无需焊接极细同轴线连接;极细同轴线外径O.D. : 0.64 mm, 0.81 mm, 0.95 mm, 1.13 mm, 1.37 mm;Height: 1.20 Max 1.40 Max 1.70 Max;频率范围: Up to 12 GHz;极细同轴线(AWG): #35 (O.D. 0.81 mm) #36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #32 (O.D. 1.13 mm) #33 (O.D. 0.95 mm) #30 (O.D. 1.37 mm)的12 GHz高性能小型的RF射频连接器.

1、I-PEX20565系列12 GHz高性能小型的RF射频连接器的主要产品详情:

穿过12 GHz 的高性能小型连接器:使用“i-Fit®” 技术的无需焊接极细同轴线连接:极细同轴线外径O.D. : 0.64 mm, 0.81 mm, 0.95 mm, 1.13 mm, 1.37 mm:

------------------------------------------------------------------------------------------------

2、I-PEX20565系列12 GHz高性能小型的RF射频连接器的技术参数:

Product TypeCoaxial RF Connector
Height1.20 Max1.40 Max1.70 Max
SMT Size (mm)2.0 x 2.0 mm
Frequency rangeUp to 12 GHz

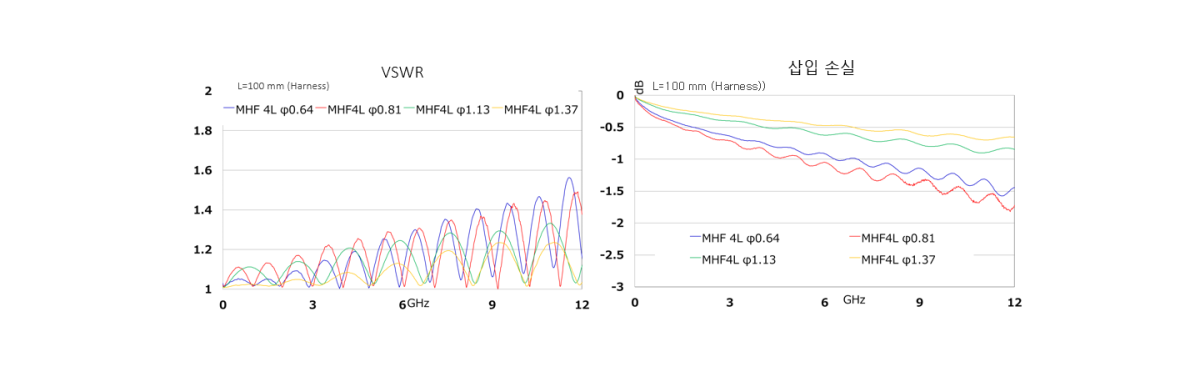

V.S.W.R.VSWR (DC~3GHz) 1.3VSWR (3GHz~6GHz) 1.45VSWR (6GHz~9GHz) 1.6VSWR (12GHz~15GHz) 1.8
Applicable Standards (Reference Only)5G sub-6IEEE802.11 bIEEE802.11 aIEEE802.11 gWi-Fi 4Wi-Fi 5Wi-Fi 6Wi-Fi 6ELTELTE-AdvancedLPWABluetoothGPS
Full shielding (ZenShield®)No

------------------------------------------------------------------------------------------------

3、I-PEX20565系列12 GHz高性能小型的RF射频连接器的主要型号/料号:

MHF 4L RECOMMENDED PART NUMBERS

Part Number DescriptionPart Number
MHF 4L PLUG O.D. 0.81 mm, O.D. 0.64 mm / AWG 3620572-001R-08
MHF 4L PLUG O.D. 1.13 mm / AWG 32, O.D. 0.95 mm / AWG 3320565-001R-13
MHF 4L PLUG O.D. 1.37 mm / AWG 3020632-001R-37
MHF 4L RECEPTACLE20579-001E

OTHER MHF 4L PART NUMBERS

Part Number DescriptionPart Number
MHF 4 RECEPTACLE20449-001E-03
MHF 4 RECEPTACLE20449-001E
MHF 4 RECEPTACLE (2,500 pcs/reel)20449-001E-07
MHF 4L RECEPTACLE (20,000 pcs/reel)20579-001E-01

------------------------------------------------------------------------------------------------

4、日本I-PEX连接器--I-PEX 20565系列12 GHz高性能小型的RF射频连接器
