分类：品牌连接器

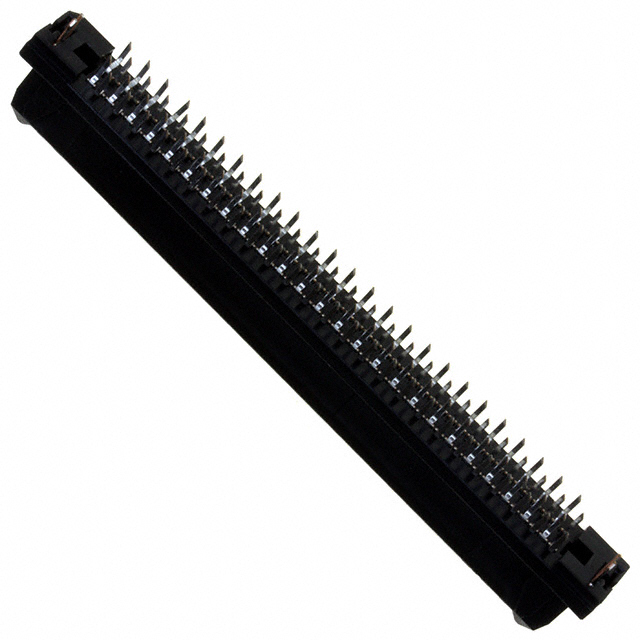

JAE TX24-100R-6ST-H1E连接器产品概况：
 | 制造商 | JAE |
| 制造商料号 | TX24-100R-6ST-H1E | |
| 产品描述 | CONN RCPT 100POS VERT GOLD，100 位置 连接器 插座，外罩触点 通孔 镀金 |
JAE TX24-100R-6ST-H1E连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| 矩形连接器 | |
| 阵列，边缘型，夹层式（板对板） | |
| 制造商 | JAE Electronics |
| 系列 | TX24 |
| 连接器类型 | 插座，外罩触点 |
| 针位数 | 100 |
| 间距 | 0.050"（1.27mm） |
| 排数 | 2 |
| 安装类型 | 通孔 |
| 特性 | 板锁 |
| 触头表面处理 | 镀金 |
| 触头表面处理厚度 | 4.00µin（0.100µm） |
| 接合堆叠高度 | 12mm，14mm，18mm |
| 板上高度 | 0.406"（10.30mm） |
JAE TX24-100R-6ST-H1E连接器产品(系列)简介：
JAE Electronics TX24系列是一款高密度矩形连接器，专为板对板连接设计，适用于多种电子设备。该系列采用插座设计，外罩触点结构，确保稳定的电气性能和机械强度。TX24连接器具有100个针位，间距为1.27mm，采用双排布局，提供紧凑且可靠的连接方案。其通孔安装方式确保焊接牢固，同时配备板锁特性，增强连接稳定性，防止意外松动。触头表面经过镀金处理，镀层厚度为4.00µin（0.100µm），提升抗氧化性能和导电性，延长使用寿命。该系列支持12mm、14mm和18mm的接合堆叠高度，适应不同设备的空间需求，提供更大的设计灵活性。TX24系列板上高度为10.30mm，采用托盘包装，适用于自动化生产，广泛应用于工业设备、通信系统和高性能计算机等领域。
JAE TX24-100R-6ST-H1E连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | Board-To-Board Connectors |
JAE TX24-100R-6ST-H1E连接器正品|替代品相关说明：
我们专注于 (JAE) 品牌连接器的现货供应，致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品，经过严格测试，确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络！
