分类：品牌连接器

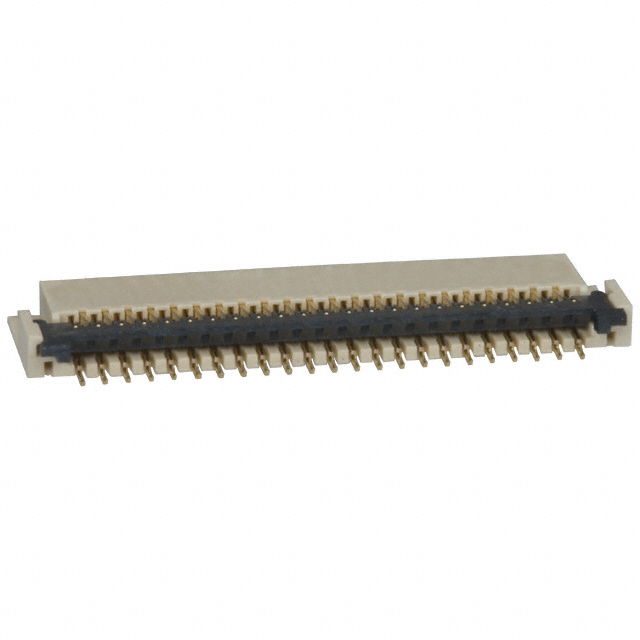

Hirose FH23-45S-0.3SHW(05)连接器产品概况：
 | 制造商 | Hirose |
| 制造商料号 | FH23-45S-0.3SHW(05) | |
| 产品描述 | CONN FPC BOTTOM 45POS 0.3MM R/A，45 位置 FPC 连接器 触点，底部 0.012"（0.30mm） 表面贴装，直角 |
Hirose FH23-45S-0.3SHW(05)连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | Hirose Electric Co Ltd |
| 系列 | FH23 |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触点，底部 |
| 针位数 | 45 |
| 间距 | 0.012"（0.30mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.20mm |
| 板上高度 | 0.049"（1.25mm） |
| 锁定功能 | 触发锁 |
| 电缆端类型 | 锥形 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP），不含卤素的 |
| 致动器材料 | 液晶聚合物（LCP），不含卤素的 |
| 特性 | 低插入力（LIF） |
| 额定电压 | 30V |
| 工作温度 | -55°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 0.3A |
| 外壳颜色 | 米色 |
| 致动器颜色 | 黑色 |
| 配接次数 | 10 |
Hirose FH23-45S-0.3SHW(05)连接器产品(系列)简介：
Hirose Electric Co Ltd 推出的 FH23 系列 FPC（扁平柔性）连接器，是一款高性能、紧凑型连接器，适用于高密度电子设备。该连接器采用 0.30mm 间距、45 针位设计，支持 0.20mm 厚度的 FPC，并具备低插入力（LIF）特性，能够降低插拔阻力，提高装配效率。触点采用磷青铜镀金工艺，确保优异的导电性和耐腐蚀性，适用于长期稳定连接。FH23 采用表面贴装、直角结构，板上高度仅 1.25mm，可有效节省空间，适用于超薄设备。其触发锁定机制可提供可靠的固定，电缆端采用锥形设计，便于插入。连接器外壳及致动器均由无卤素液晶聚合物（LCP）制成，符合环保标准。该系列额定电压 30V，额定电流 0.3A，工作温度范围 -55°C 至 85°C，并符合 UL94 V-0 可燃性等级要求，广泛应用于智能终端、可穿戴设备、医疗电子等高端领域。
Hirose FH23-45S-0.3SHW(05)连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | FH23 Series Datasheet |
