在极细同轴线束的选型过程中，工程师经常会关注一个问题：极细同轴线能承受的最大电流是多少？ 实际上，极细同轴线的载流能力并不是一个固定数值，而是与线径AWG、导体结构、绝缘材料、连接器端子以及工作温升等因素有关。以本次介绍的 I-PEX 83037-100B-01-D 为例，该产品属于 CABLINE®-UA II 40Pin极细同轴线束，采用 44AWG Micro-Coaxial Cable，长度100mm，1-1结构，配套线材端连接器型号为 20497-040T-30。I-PEX官方CABLINE®-UA II资料给出的电流额定值中，AWG46为0.15A/contact、AWG44为0.19A/contact、AWG42为0.20A/contact；因此，对于83037-100B-01-D所采用的AWG#44规格，工程选型时可以重点参考 0.19A/contact这一参数。

对于工程师来说，这里有一个非常重要的概念需要区分：I-PEX标注的 0.19A/contact 是针对每个接触端子的额定电流参考值，并不能直接理解成“整个40Pin线束的最大总电流就是0.19A”。83037-100B-01-D属于40Pin 1-1极细同轴线束，每一根同轴线都对应独立的信号/导体通道，实际允许通过的电流还需要结合具体Pin定义、同时通电的Pin数量、连续工作时间、环境温度、散热条件以及连接器和线材的温升进行综合判断。尤其对于Micro-Coax极细同轴线，线径越细，导体截面积越小，持续载流时产生的焦耳热越需要关注。因此，在实际产品设计中，如果某些Pin承担的是电源或较大的持续电流，不能只根据“40Pin”数量进行简单计算，更不能把所有Pin的0.19A直接相加作为整条线束的可用工作电流。I-PEX官方也将CABLINE®-UA II的电流参数按照AWG规格分别列出，说明载流能力与线材规格存在直接关系。

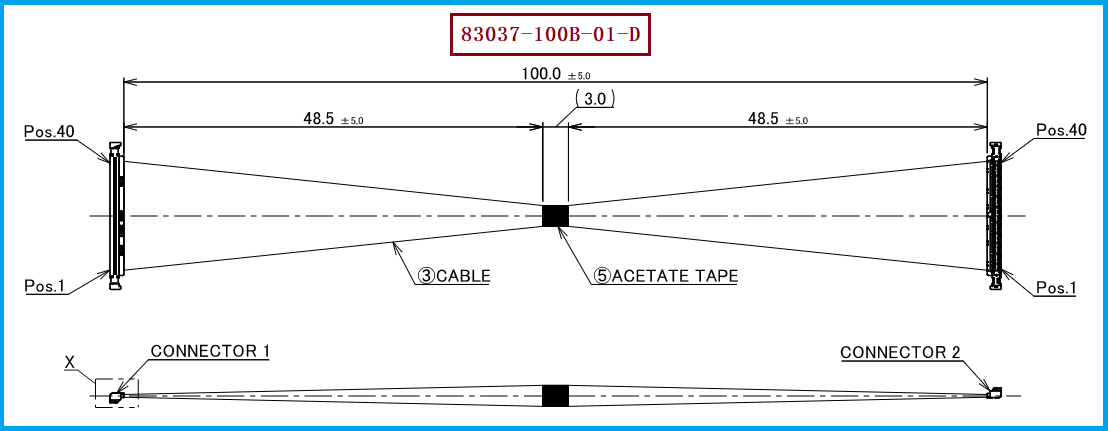

I-PEX 83037-100B-01-D 的产品定位是 CABLINE®-UA II 40Pin、100mm、1-1结构的Micro-Coax极细同轴线束，I-PEX官方页面明确列出了该型号，并同时列出83038、83039作为200mm、300mm的同类40Pin 1-1线束。该系列连接器的Contact Pitch为 0.3mm，Mated Height为 1.27±0.1mm，Depth为2.9mm，并支持26、32、40、50Pin以及AWG42、AWG44、AWG46 Micro-Coax。对于采购人员而言，如果需要寻找同规格替代线束，建议不要只提供“40Pin、100mm”这样的简单条件，而应同时确认 83037-100B-01-D产品料号、40Pin、100mm、AWG#44、50Ω、1-1结构、两端连接关系以及20497-040T-30连接器匹配要求；对于工程师，则还应进一步验证阻抗、插损、回损、串扰、温升和实际电流使用条件。I-PEX官方将CABLINE®-UA II的5Gbps/lane NRZ标为Reference Only，因此高速信号应用也需要结合实际线长、PCB及系统SI设计进行验证，而不能仅依据系列标称值判断最终性能。

如果原设备采用的是 I-PEX 83037-100B-01-D，在进行国产化、降本或供应链替代时，建议按照“连接器—线材—结构—电气性能—端接方式”进行逐项匹配，而不是单纯寻找外观相似的40Pin线束。该产品配套的线材端连接器为 20497-040T-30，I-PEX官方40Pin推荐组件还包括20496-040T-40 Plug Cable Assembly、2679-040-10 Plug Metal Cover以及20498-040E-41 Receptacle。对于替代线束，至少需要保证40Pin数量、0.3mm端子间距对应的连接器体系、100mm长度、AWG#44 Micro-Coax规格、阻抗要求、1-1线序/端接结构以及设备端接口尺寸相匹配，同时针对实际工作电流进行温升和可靠性验证。我们公司可提供：I-PEX 83037-100B-01-D兼容替代线束方案，可根据客户设备的连接器型号、Pin数、线材规格、长度、端接方式及电气要求进行极细同轴线束的兼容开发与生产制造，为工程替代、国产化以及采购备选提供参考。
