I-PEX 83029-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

对于笔记本电脑、平板、工业视觉设备、AI终端以及高速显示设备而言，设备运行稳定性不仅与芯片、PCB和软件有关，内部高速连接线束同样会直接影响信号传输质量。极细同轴线采用中心导体、绝缘层、屏蔽层和外被组成的同轴结构，在高速差分信号传输中能够提供较好的屏蔽与抗干扰能力，同时兼顾柔性和小型化，因此特别适合空间紧凑且对信号完整性要求较高的设备。I-PEX CABLINE®-SS连接器采用0.4mm间距、垂直直角插拔结构，结合后高度约1.65±0.2mm，并支持最高16Gbps/Lane级高速应用；官方测试中采用AWG #40、45Ω、100mm Micro-Coaxial Cable进行验证。 从工程设计角度来看，合理的极细同轴线结构能够减少外部电磁干扰对高速信号的影响，而稳定的连接器配合、合理的线材规格以及正确的线序，则共同构成设备长期稳定运行的重要基础。

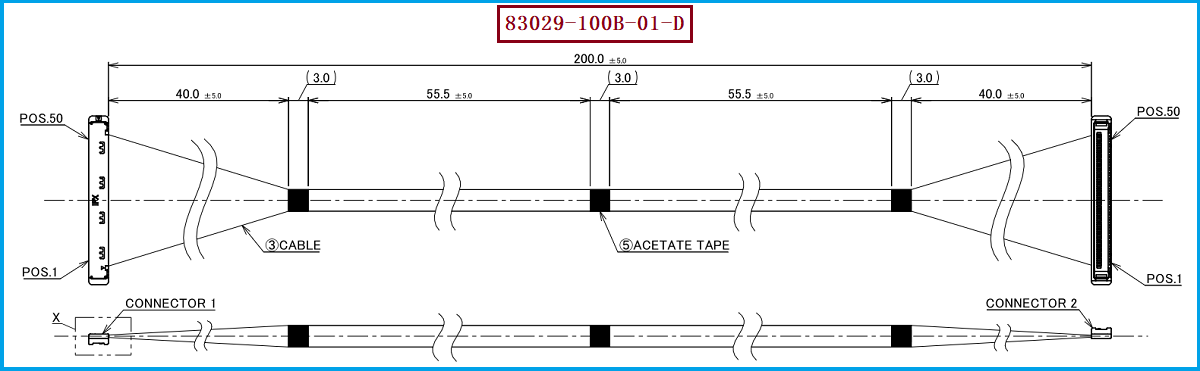

本次介绍的目标产品为 I-PEX 83029-100B-01-D 极细同轴线束，对应CABLINE®-SS 50Pin系列，线位定义为 1-1，即按照直通方式进行对应连接；线材端使用的连接器型号为 20373-R50T-06。从I-PEX官方CABLINE®-SS资料来看，50Pin产品属于该系列支持的高密度规格，连接器端子间距为0.4mm，可配合Micro-Coaxial Cable使用，并具有窄型结构、W-Point接触设计等特点。 对工程师而言，选择此类50Pin极细同轴线束时，需要同时确认Pin数量、连接器型号、线序、线材规格、阻抗以及设备内部的弯折和走线空间；对于采购人员而言，则应重点核对原厂料号与替代料号之间的接口一致性、连接器匹配性、长度和批量交付能力，而不能仅以“外观相同”作为替代依据。

极细同轴线对设备稳定性的提升，可以从三个方面理解。首先，高速信号传输需要稳定的电气特性，I-PEX对CABLINE®-SS的高速性能验证采用40Pin、AWG #40、45Ω、100mm线材，并以GSSGSSG Pin Assignment进行测试，因此在高速应用中，线材阻抗及信号完整性不能被忽略。其次，极细同轴线本身具有屏蔽结构，在设备内部空间有限、不同高速电路距离较近的情况下，有助于降低信号之间的干扰风险。再次，连接器的机械接触同样关系到长期稳定性，CABLINE®-SS采用I-PEX W-Point双触点设计，用于提高插接后的接触可靠性，并降低异物对接触造成不良影响的风险。 因此，工程师在进行线束选型时，应把“高速传输性能+阻抗控制+屏蔽结构+连接器可靠性+机械空间适配”作为一个完整系统来评估，而不是单独关注某一个参数。

针对 I-PEX 83029-100B-01-D 的兼容替代开发，建议首先按照原产品的50Pin规格、20373-R50T-06连接器以及 1-1线位定义进行对应确认，再结合实际设备确认线束长度、Micro-Coaxial Cable线径、阻抗要求及终端应用速率。I-PEX官方资料显示，CABLINE®-SS支持10、14、20、30、32、35、40、50Pin规格，其中Micro-Coaxial Cable覆盖AWG36、AWG38、AWG40及AWG42，但官方特别注明AWG42存在特性阻抗不匹配的注意事项；同时该系列支持V-By-One US、HDMI 2.1、USB 3.2 Gen 2、eDP等高速应用参考。 因此，替代线束不能简单理解为“连接器能够插上即可”，还需要结合设备实际信号速率和阻抗要求进行验证。我们公司可提供 I-PEX 83029-100B-01-D 兼容替代线束方案，可围绕50Pin、20373-R50T-06连接器及1-1线位定义进行极细同轴线束开发，并根据客户设备的长度、线材规格、走线空间和应用需求进行针对性匹配，为工程师提供样品验证与替代开发参考，也为采购人员提供国产兼容线束的供应选择。
