I-PEX 82892-100B-02-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、平板、折叠设备、高速显示设备、工业视觉及AI终端不断向轻薄化、高集成度发展，设备内部留给线束的空间越来越有限。工程师在进行结构设计时，不仅要考虑连接器本身的尺寸，还需要同时考虑线缆外径、弯折路径、转轴空间以及高速信号传输要求。I-PEX CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，结合后高度约1.65±0.2mm、深度约3mm，并采用水平出线设计，官方也展示了其线束可以穿过小型转轴，因此这类极细同轴线束越来越受到工程师重视。对于需要在有限空间内布置多路高速信号的设备而言，线束尺寸已经不只是“连接问题”，而是直接影响整机结构布局的重要因素。

现代设备内部的显示、摄像、数据传输等信号速率不断提高，线束既要足够纤细，又需要兼顾阻抗、串扰、信号损耗以及连接可靠性。CABLINE®-SS官方定位覆盖16Gbps/Lane高速应用，其公开测试条件包括40Pin、Micro-Coaxial Cable、AWG#40、45Ω、100mm以及GSSGSSG Pin Assignment；同时官方技术参数将传输速度列为5Gbps/lane NRZ“Reference Only”，并列出V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP等相关标准作为参考，因此实际项目仍应根据具体线长、线材结构、Pin Assignment和系统SI测试结果进行确认。 对工程师而言，选择极细同轴线束的意义就在于：在有限空间内实现高密度布线的同时，为高速差分信号提供更加明确的传输路径；对于采购人员而言，则需要关注供应商能否按照原有连接器、线径、长度和线序要求稳定复制，而不仅仅是“外观尺寸相似”。

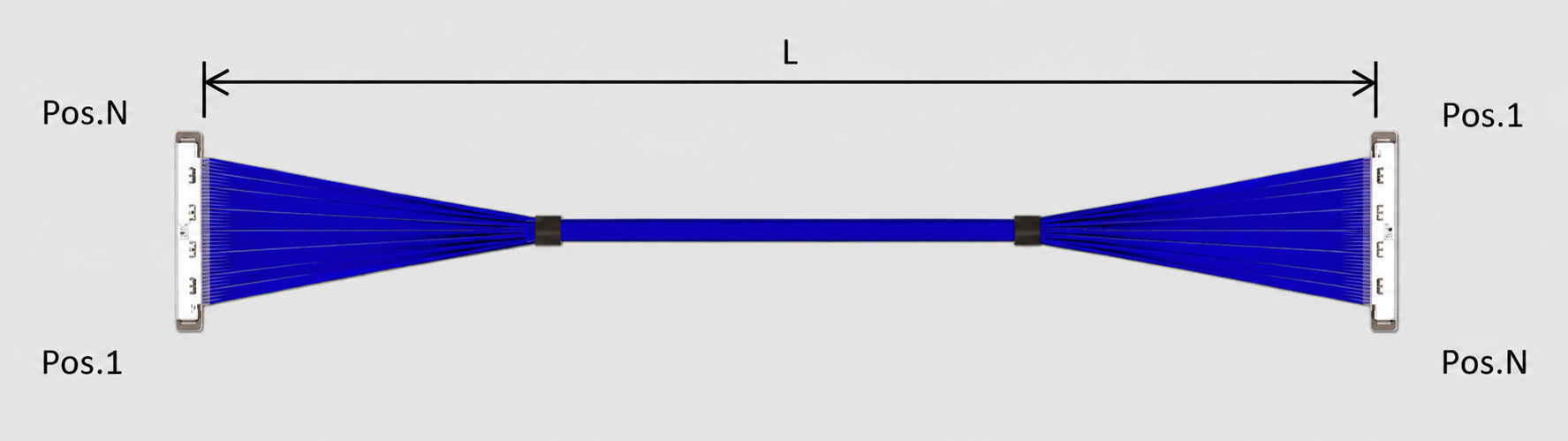

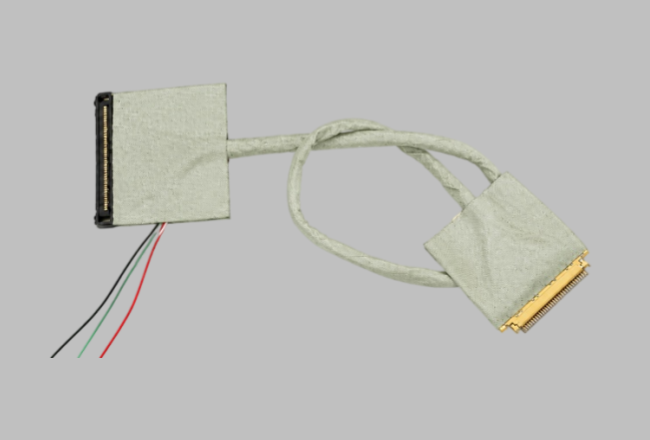

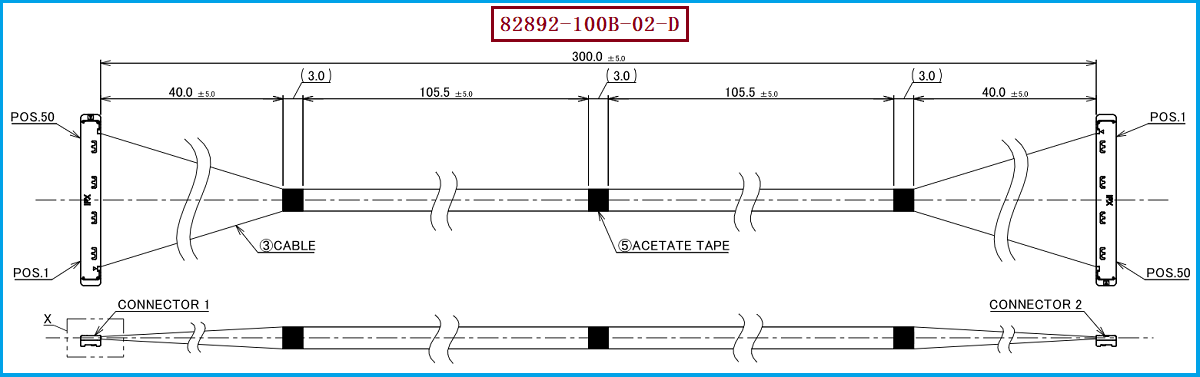

本次对应的极细同轴线束产品料号为 I-PEX 82892-100B-02-D，I-PEX官方CABLINE®-SS页面将其列为50Pin Micro-Coaxial 40AWG线束，长度为300mm，Pin Assignment为1-N；同系列50Pin还包括82891-100B-02-D（100mm、1-N）和82444-100B-02-D（200mm、1-N）。 该方案使用的线材端连接器型号为 20373-R50T-06，属于CABLINE®-SS 50Pin Plug Housing；官方同时列明50Pin对应的Plug Cable Assembly为20380-R50T-16、Receptacle为20374-R50E-31。对于工程师而言，选型时应重点确认50Pin、0.4mm Pitch、AWG#40、300mm长度、1-N线序以及实际安装空间是否一致；对于采购人员而言，这些参数也是判断不同供应商报价、样品和替代品是否真正对应同一规格的重要依据。

如果项目原本采用 I-PEX 82892-100B-02-D，进行替代线束选型时，不建议只按照“50Pin线束”进行采购，而应同时核对连接器型号、线材AWG、线长、Pin Assignment以及实际装配方向。本型号对应的线材端连接器为 20373-R50T-06，可适配的线材规格为 AWG#40；同时需要特别注意，CABLINE®-SS官方页面虽然列出AWG36、AWG38、AWG40、AWG42等Micro-Coaxial规格，但AWG42存在特性阻抗不匹配提示，因此替代开发时不能简单通过改变AWG来实现降本或缩小线径，而应结合高速信号要求进行验证。 对于需要国产替代、第二供应商或批量采购的项目，我们公司可提供：I-PEX 82892-100B-02-D兼容替代线束方案，可围绕50Pin、20373-R50T-06、AWG#40、300mm及1-N等关键条件进行打样与规格匹配，并根据客户设备的实际安装空间、线序和信号要求进行针对性调整。
