I-PEX 82891-100B-02-D CABLINE-SS 40AWG/50Ω 系列极细同轴线束替代品

随着AI视觉、工业相机、机器视觉检测、智能终端等设备向更高分辨率、更高帧率和更快数据处理方向发展，摄像头模组与主控板之间需要传输的数据量不断增加。对于设备工程师而言，内部连接已经不只是“把信号接通”，还需要同时考虑高速信号完整性、连接器尺寸、线束弯折空间以及EMI干扰等问题。I-PEX在其高速互连资料中也指出，高速信号对阻抗不连续、插入损耗以及电磁噪声更加敏感，而Micro-Coaxial极细同轴线能够通过同轴结构对高速信号提供较好的屏蔽，并兼顾柔性布线能力。 对于需要在有限内部空间中完成摄像头、图像处理模块与主板之间高速连接的视觉设备来说，这也是极细同轴线束受到关注的重要原因。

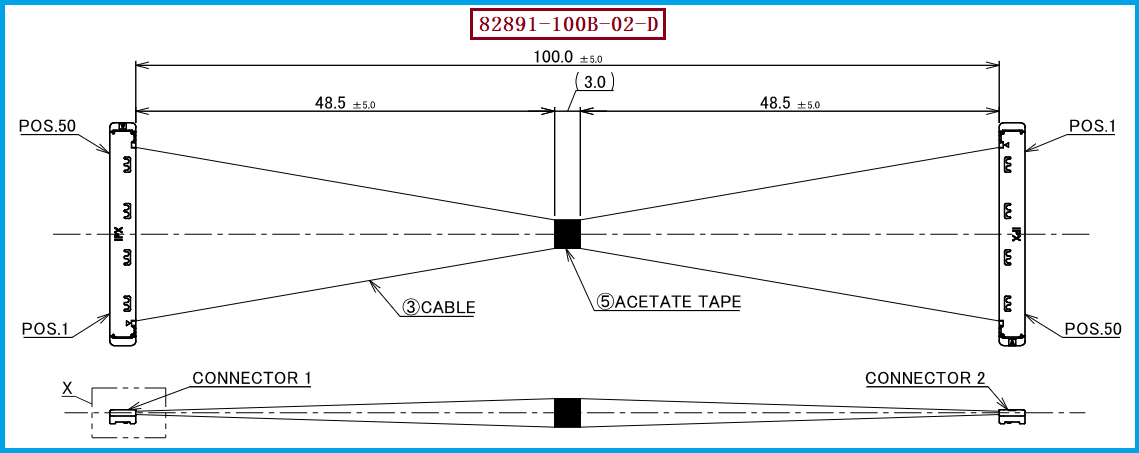

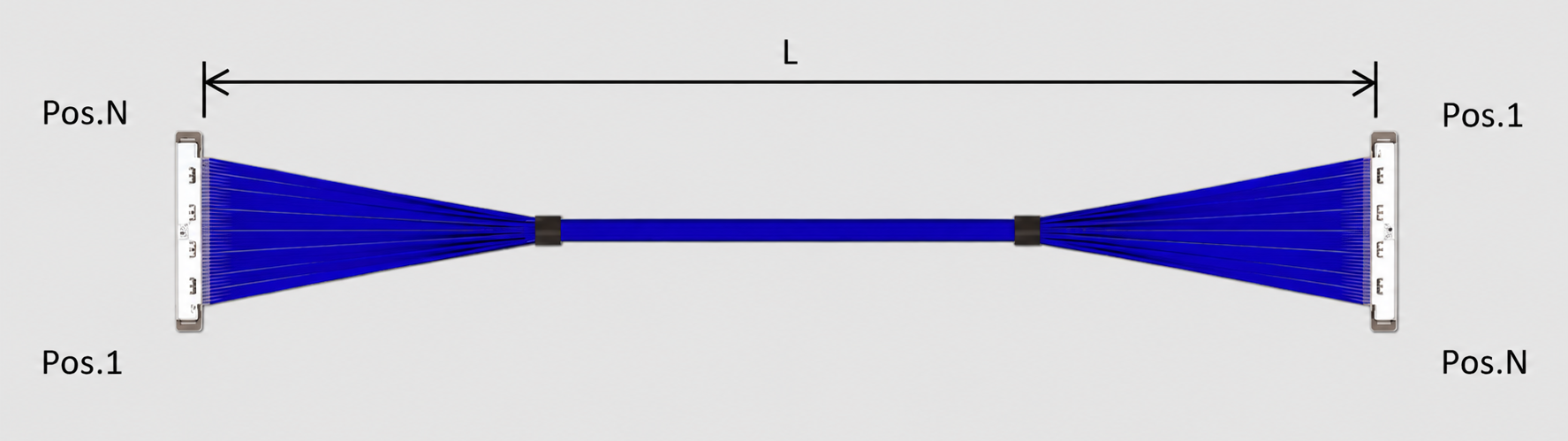

I-PEX CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度约1.65±0.2mm，连接器深度约3mm，并提供10、14、20、30、32、35、40、50Pin等规格；官方产品详情还特别展示了其窄型结构与小型转轴空间的适配能力，以及W-Point双触点设计带来的接触可靠性。 本次对应的极细同轴线束产品料号为 I-PEX 82891-100B-02-D，属于CABLINE-SS 50Pin Micro-Coaxial 40AWG线束，长度为100mm，官方型号资料标识为1-N；其线材端使用的连接器型号为 20373-R50T-06，即CABLINE-SS 50Pin Plug Housing。 对于高速视觉设备而言，50Pin高密度连接能够在有限PCB区域内实现多通道信号连接，而100MM线长也适合设备内部短距离模块互连；工程师在实际设计时，还应结合具体接口协议、信号速率、走线环境及系统SI预算进行验证，而不能仅依据连接器系列名称判断最终高速性能。

高速视觉设备选择极细同轴线束，核心并不是单纯追求线径缩小，而是希望在有限空间内同时获得高密度连接、柔性布线和高速信号传输能力。I-PEX官方资料显示，CABLINE®-SS可配合AWG36、AWG38、AWG40、AWG42 Micro-Coaxial Cable，其中AWG42还特别标注了特性阻抗不匹配注意事项；官方高速测试示例采用40Pin、AWG#40、45Ω、100mm Micro-Coaxial Cable，并给出了16Gbps/Lane应用的测试展示。 因此，对于工程师而言，选用类似82891-100B-02-D的替代线束时，应重点核对Pin数量、连接器型号、线径、长度、线序、阻抗、屏蔽结构、弯折路径以及高速SI性能；对于采购人员而言，则应避免只按照“50Pin、100mm”进行简单替换，而应要求供应商按照原型号进行连接器、线材、线序及尺寸一致性确认，并通过样品测试后再导入批量采购。我们公司可提供：I-PEX 82891-100B-02-D兼容替代线束方案，可围绕连接器匹配、线材规格、长度、线序及设备实际安装空间进行定制开发与样品验证。

对于需要寻找I-PEX 82891-100B-02-D替代方案的客户，建议首先确认原设备采用的是CABLINE®-SS 50Pin结构，以及线材端连接器 20373-R50T-06；其次确认线束长度为100MM，并进一步核对实际线序和信号定义。I-PEX官方资料显示，CABLINE-SS 50Pin还存在200mm的82444-100B-02-D、300mm的82892-100B-02-D，以及100mm、1-1线序的83028-100B-01-D等型号，因此即使Pin数相同，线长和线序不同也不能直接视为完全等效。 对于高速视觉设备的国产替代或第二供应商导入，建议以原装型号→连接器→Pin数→线材→长度→线序→阻抗/SI→机械尺寸→样品测试→批量验证的顺序进行确认。尤其是涉及高速摄像头、AI视觉模组、工业检测设备等应用时，应重点验证插入损耗、回损、串扰、差分对一致性及实际系统误码表现；I-PEX也提供CABLINE系列的SI测试资料和测试板，用于高速连接器及线束的信号完整性评估。
