I-PEX 83023-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

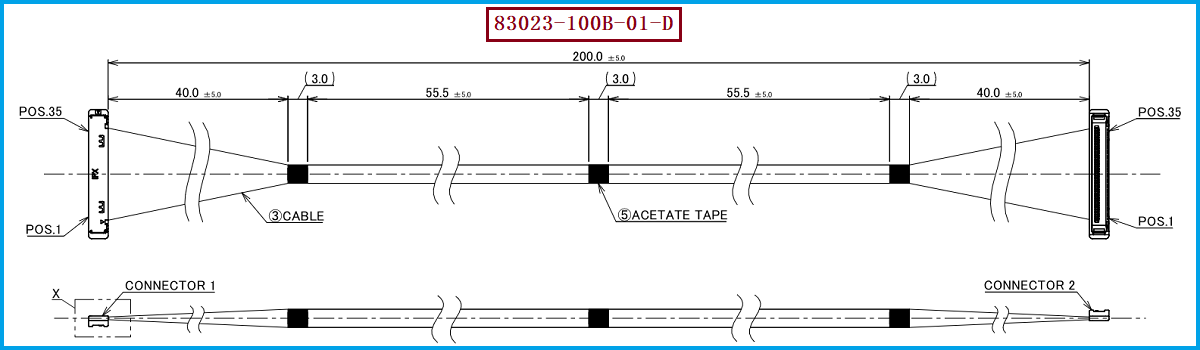

对于工程师和采购人员来说，I-PEX极细同轴线束能否替代，通常不是简单判断“连接器能不能插上”，而是要确认机械、电气、线序及高速信号性能是否能够满足原设备要求。以 I-PEX 83023-100B-01-D 为例，该型号属于CABLINE®-SS 35Pin 1-1线束，成品长度为 200±5mm，采用 AWG#40 Micro-Coaxial Cable，图纸标注阻抗为 50Ω，线材端使用的连接器型号为 20373-R35T-06。其对应板端配合连接器为20374-R35E-31，并配置2182-035-03金属Cover。也就是说，如果开发替代品，至少需要围绕35Pin、200mm、AWG#40、50Ω、1-1线位定义以及连接器结构进行逐项匹配，而不能只按照“35Pin极细同轴线”进行采购。

对于高速极细同轴线束，真正影响替代结果的往往是隐藏在结构内部的电气参数。CABLINE®-SS系列官方资料显示，其采用 0.4mm Contact Pitch、Vertical Right Angle结构、1.65±0.2mm结合高度和3mm Depth，支持10、14、20、30、32、35、40、50Pin，并支持AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable。官方还给出了16Gbps/Lane的系列高速应用参考测试，测试条件为40Pin、AWG#40、45Ω、100mm、GSSGSSG。对于具体的 83023-100B-01-D，则应以其PDF明确的 50Ω、35Pin、200mm、1-1作为替代开发的基准。这样做的意义在于避免把系列参考测试参数直接当成具体料号参数，工程师在进行SI验证时，也应根据实际系统速率测试插入损耗、回波损耗、串扰和眼图等指标，确认替代线束在整机环境中的实际表现。

从采购和供应链角度来看，I-PEX极细同轴线束是可以进行兼容替代开发的，但替代供应商需要具备对应的极细同轴线束制造能力，并能够按照原型号进行规格确认。以 83023-100B-01-D 为例，除了 20373-R35T-06 线材端连接器外，还需要关注35Pin数量、200±5mm长度、1-1线位定义、AWG#40线材、50Ω阻抗、端部固定方式以及连接器金属Cover等因素。CABLINE®-SS官方还列出了35Pin的不同长度1-1线束，包括83022为100mm、83023为200mm、83024为300mm；这说明在实际项目中，即使Pin数相同，长度和线位定义发生变化，也应作为不同规格重新确认。对于采购人员来说，建议在询价和送样阶段要求供应商提供料号对应规格确认、连接器匹配确认以及样品测试资料，从而降低“外形相似但无法稳定替换”的采购风险。

如果客户现有设计使用 I-PEX 83023-100B-01-D，兼容替代时建议以“原型号参数逐项对应”为原则：首先确认 35Pin及 20373-R35T-06线材端连接器匹配；其次确认成品长度 200±5mm和 1-1线位定义；再次确认 AWG#40 Micro-Coaxial Cable及50Ω阻抗；最后结合实际设备进行连接器装配、机械尺寸、弯折路径及高速信号完整性验证。对于工程师，重点是确认替代产品不会因为端接结构、阻抗变化或线序错误造成高速通信异常；对于采购人员，则应关注供应商是否具备稳定量产能力、规格一致性控制能力和持续供货能力。我们公司可提供：I-PEX 83023-100B-01-D兼容替代线束方案，可根据客户原有规格进行35Pin、200mm、1-1线位定义以及20373-R35T-06配套结构的极细同轴线束兼容开发与生产，并可结合项目需求进行线材规格、阻抗及高速信号完整性验证。
