I-PEX 82968-100B-02-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

在工程设计和采购选型中，极细同轴线束连接器的Pin数并不只是“多几根线、少几根线”的区别，它会直接影响连接器尺寸、信号通道数量、PCB占用空间以及整条线束的结构设计。以I-PEX CABLINE®-SS为例，该系列提供10、14、20、30、32、35、40、50Pin等规格，统一采用0.4mm Contact Pitch，属于Vertical Right Angle结构，Mated Height为1.65±0.2mm。随着Pin数增加，连接器横向尺寸也会随之变化，官方给出的Width计算关系为5.8+(0.4×Pin数)mm，因此工程师在进行主板、显示模组或转轴区域布局时，不能只确认“能不能插”，还需要核对Pin数对应的连接器宽度、PCB焊盘布局以及实际安装空间。

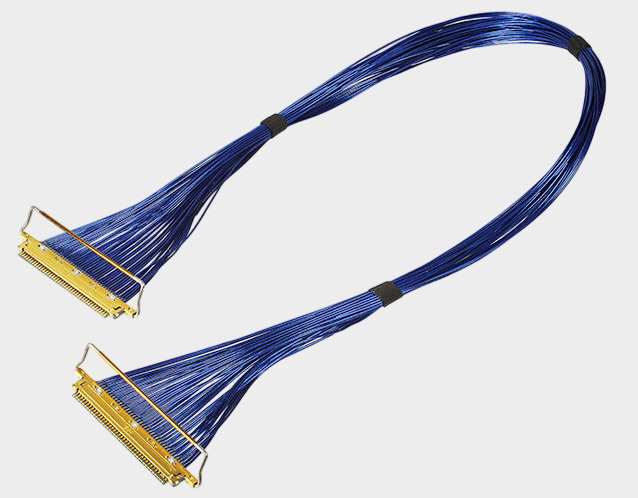

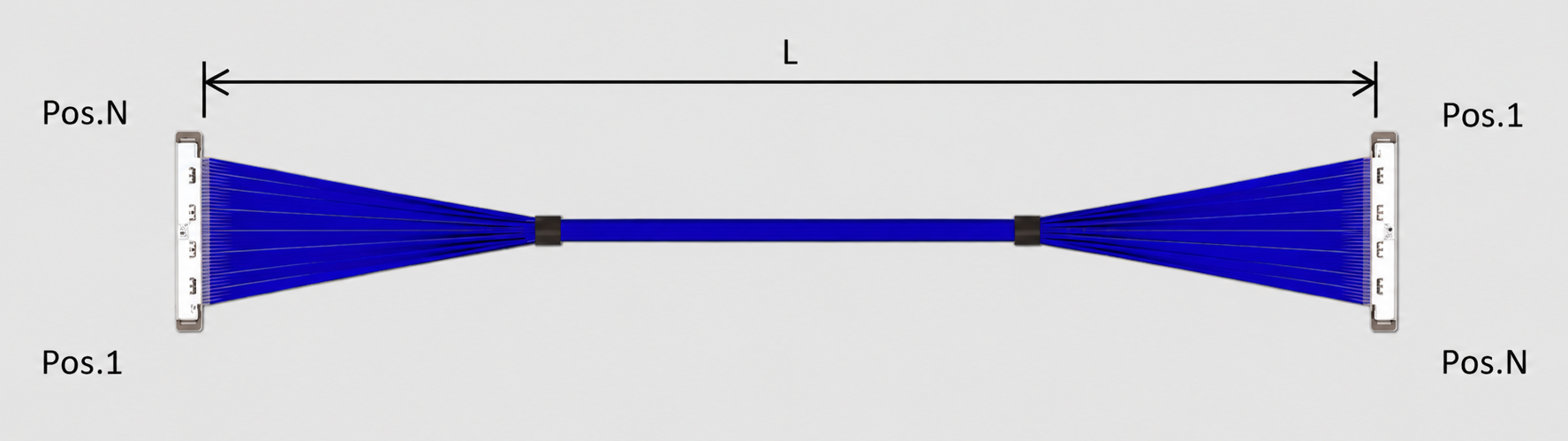

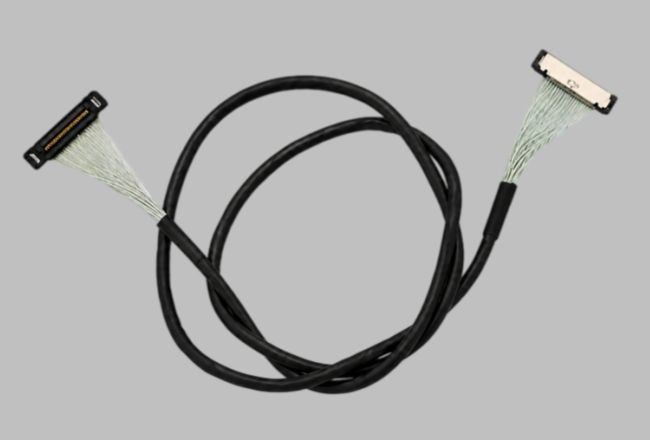

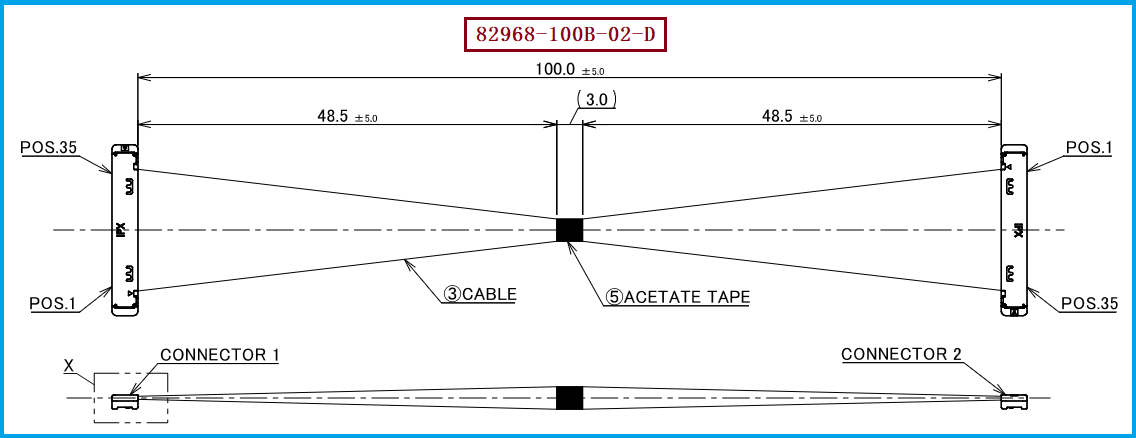

本次对应的极细同轴线束型号为I-PEX 82968-100B-02-D，属于CABLINE®-SS 35Pin Micro-Coaxial Harness，采用AWG#40极细同轴线、100mm长度，线位定义为1-N；其线材端使用的连接器型号为20373-R35T-06。因此，35Pin并不是一个可以脱离其他参数单独理解的数字，而是与线材数量、连接器规格、PCB端接口以及线位定义共同构成完整的产品选型条件。对于工程师而言，如果原设计采用35Pin，就不能简单用30Pin或40Pin替换，因为Pin数不同不仅意味着可用信号通道数量发生变化，还会造成连接器尺寸及PCB接口定义变化；对于采购人员而言，也不能只要求“CABLINE®-SS兼容”，还应明确35Pin、AWG#40、100mm及1-N等关键参数。I-PEX官方资料同时列出了35Pin对应的板端Receptacle 20374-R35E-31以及Plug Cable Assembly 20380-R35T-06，这些型号共同构成35Pin连接方案。

从电气设计角度看，Pin数增加意味着系统可以配置更多信号通道，但并不代表整条线束的高速性能会简单按照Pin数增加而提高。CABLINE®-SS支持Micro-Coaxial AWG36、AWG38、AWG40及AWG42等规格，其中AWG40的电流额定值会随触点数量条件变化；官方资料还针对不同Pin数量及线径给出了不同的电流条件。因此，在进行高速显示、摄像头、工业设备等线束设计时，需要同时考虑Pin数、线径、阻抗、信号分配以及电源通道，而不是单纯追求更多Pin。对于82968-100B-02-D来说，其35Pin、AWG#40、100mm和1-N属于既定配置，如果替代产品改变Pin数或线序，就需要重新核对信号映射和整机兼容性。

对于I-PEX CABLINE®-SS极细同轴线束，工程师在确定Pin数时，建议先根据设备实际信号数量和电源需求确定通道数量，再确认连接器对应Pin数及PCB端封装，最后核对线材规格、长度和线位定义。以82968-100B-02-D为例，其35Pin、AWG#40、100mm、1-N以及线材端连接器20373-R35T-06必须作为一个完整的替代基准。I-PEX官方同系列35Pin还提供200mm的82443-100B-02-D和300mm的82969-100B-02-D，而1-1线位定义则对应83022、83023、83024系列，因此采购替代时尤其需要确认长度和线序，避免仅凭Pin数相同就进行替换。我们公司可提供 I-PEX 82968-100B-02-D 兼容替代线束方案，可根据客户实际设备要求，围绕35Pin、20373-R35T-06、AWG#40、100mm及1-N线位定义进行极细同轴线束兼容替代开发与生产。
