I-PEX 83018-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、平板电脑、显示模组、摄像头模组、AI视觉设备等电子产品不断向轻薄化、高速化和高集成度发展，设备内部可用于布线的空间越来越有限，而高速信号对线材的传输稳定性要求却越来越高。在这种背景下，极细同轴线凭借体积小、信号传输能力强以及较好的抗干扰特性，成为精密电子设备内部高速互连的重要线材方案。本文介绍的 I-PEX 83018-100B-01-D 是一款 CABLINE®-SS 30P 极细同轴线束，其线材端连接器型号为 20373-R30T-06，连接器为 30PIN、0.4MM间距。根据I-PEX官方产品资料，CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度约1.65±0.2mm，支持10、14、20、30、32、35、40、50Pin等规格，适用于对安装空间和高速信号连接均有要求的设备。

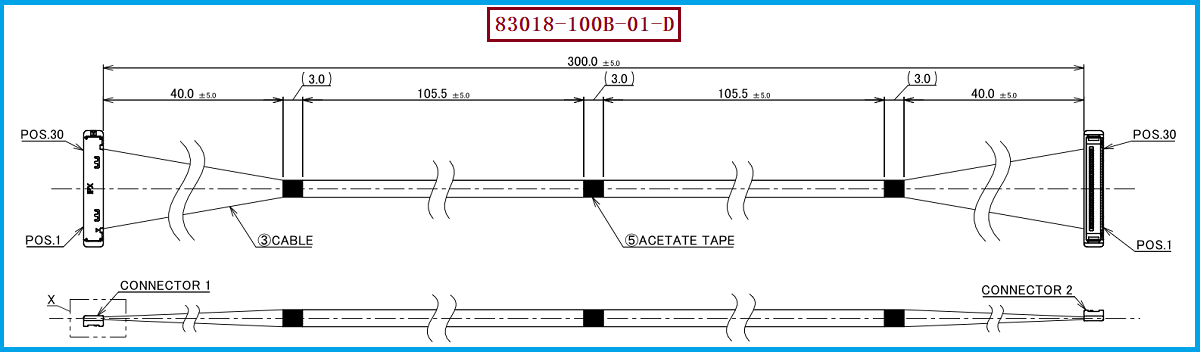

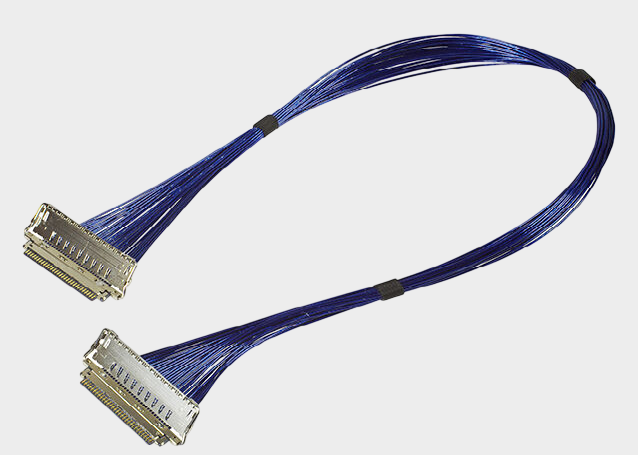

对于工程师而言，极细同轴线的价值不仅在于“细”，更重要的是能够在有限空间中完成多通道高速信号传输。传统较粗线缆在高密度设备内部布线时容易占用更多空间，而极细同轴线可以将多根独立高速信号通道集成到较小的线束结构中，有利于设备内部空间优化。以 I-PEX 83018-100B-01-D 为例，其工程图定义为30根 Micro-Coaxial Cable AWG#40、50Ω、Blue，总长度 300.0±5.0mm，Pin Assignment为 1-1直通，两端采用20373-R30T-06 Housing Ass'y及2182-030-03 Metal Cover等组件。 这意味着在笔记本显示连接、精密摄像头、高速数据采集等应用中，工程师需要同时考虑线束的外形尺寸、出线方向、弯折路径、Pin定义和信号传输要求，而采购人员则需要关注具体料号、连接器规格、线材规格和供应商能否按照原始工程图进行一致性生产。

精密电子设备中的高速信号对线材结构和连接质量较为敏感，极细同轴线通过内部导体、绝缘层、屏蔽层及外部结构形成相对完整的传输通道，可以帮助降低外部电磁环境对高速信号的影响；但实际传输效果仍取决于线材阻抗、连接器、端接工艺、线长以及整机PCB等因素，因此不能仅凭“使用同轴线”判断最终信号性能。I-PEX对CABLINE®-SS的高速性能测试采用40Pin连接器、Micro-Coaxial Cable、AWG#40、45Ω、100mm及GSSGSSG Pin Assignment，官方页面给出的参考传输能力达到16Gbps/Lane；同时，该系列采用W-Point双触点设计，以改善公母座之间的接触可靠性。 对于具体的 83018-100B-01-D，则应以其专用工程图中的实际规格为准，包括 AWG#40、50Ω、300mm、1-1线序、AC 250V耐压、50MΩ Min.绝缘电阻以及80℃ Max.工作温度等要求。 因此，精密电子设备选用极细同轴线束时，本质上是对“空间利用率、信号完整性、机械可靠性和制造一致性”的综合平衡。

对于需要采购或开发 I-PEX 83018-100B-01-D 替代产品的工程师和采购人员，建议首先按照原始工程图确认关键接口和结构参数：线材端连接器为 20373-R30T-06，30PIN、0.4MM间距；同时确认30根Micro-Coaxial Cable的AWG、阻抗、长度、颜色及1-1线序，并核对连接器端的Housing、Metal Cover、UV Glue及Acetate Tape等装配与固定要求。I-PEX官方推荐料号中，20373-R30T-06对应CABLINE®-SS 30Pin Plug Housing，30Pin配套Receptacle为20374-R30E-31，官方同时列出了30Pin、100mm/200mm/300mm的1-N及1-1 Harness系列，可作为工程选型时的型号对照参考。 在进行国产替代时，不建议只根据连接器型号判断兼容性，而应综合验证机械尺寸、Pin定义、线材阻抗、高速信号完整性、绝缘性能以及实际装机效果。我们公司可提供：I-PEX 83018-100B-01-D兼容替代线束方案，可根据客户提供的原始图纸、样品及技术要求，针对30Pin极细同轴线束进行对应开发和生产制造，为精密电子设备客户提供相应的国产替代与供应链备选方案。

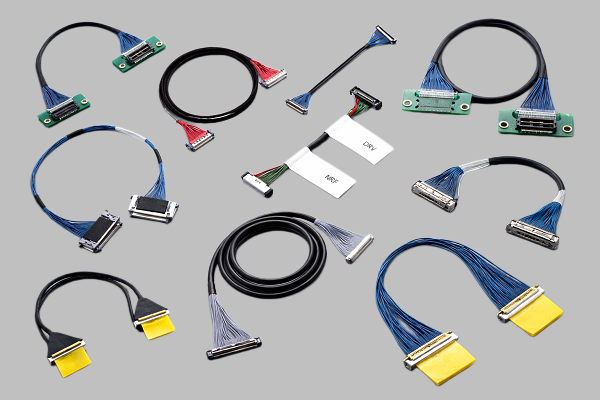

极细同轴线束已经成为精密设备内部高速互连的重要组成部分
从精密电子设备的发展趋势来看，设备越轻薄、功能越集成，对内部线束的空间占用、信号传输和可靠性要求就越高。I-PEX 83018-100B-01-D 以 30PIN、0.4MM间距、AWG#40 Micro-Coaxial Cable、50Ω、300mm、1-1线序为核心配置，与CABLINE®-SS的小型化连接器结构相结合，体现了极细同轴线束在高密度内部互连中的应用价值。 对工程师而言，选型时需要关注连接器、线材、阻抗、线序及安装空间的整体匹配；对采购人员而言，则应重点确认料号对应关系、规格一致性、制造能力和替代验证能力。我是【3W电子元器件网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。对于需要进行国产化、第二供应商开发或原型号兼容替代的客户，可围绕原始图纸和样品进行技术对照，由专业极细同轴线束制造商完成对应方案开发。
