高速信号线是否一定要使用双屏蔽极细同轴线？在高速显示、摄像头、图像采集、AI视觉和高速数据传输设备中，工程师经常会遇到一个问题：高速信号线是不是必须选择“双屏蔽”极细同轴线？实际上，并不是所有高速信号都必须采用双屏蔽结构。高速信号线的屏蔽方案，需要结合信号速率、传输距离、工作环境、阻抗控制、周围干扰源以及整机EMI要求综合判断。屏蔽层的主要作用是降低外部电磁干扰进入信号通道，同时减少高速信号向外辐射，但“双屏蔽”并不等于在任何应用中都一定能够带来更好的最终系统效果。

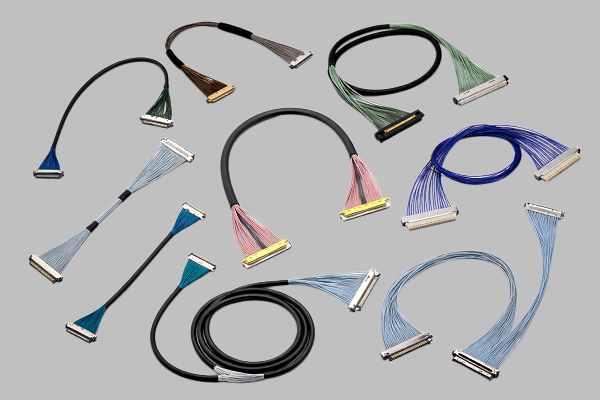

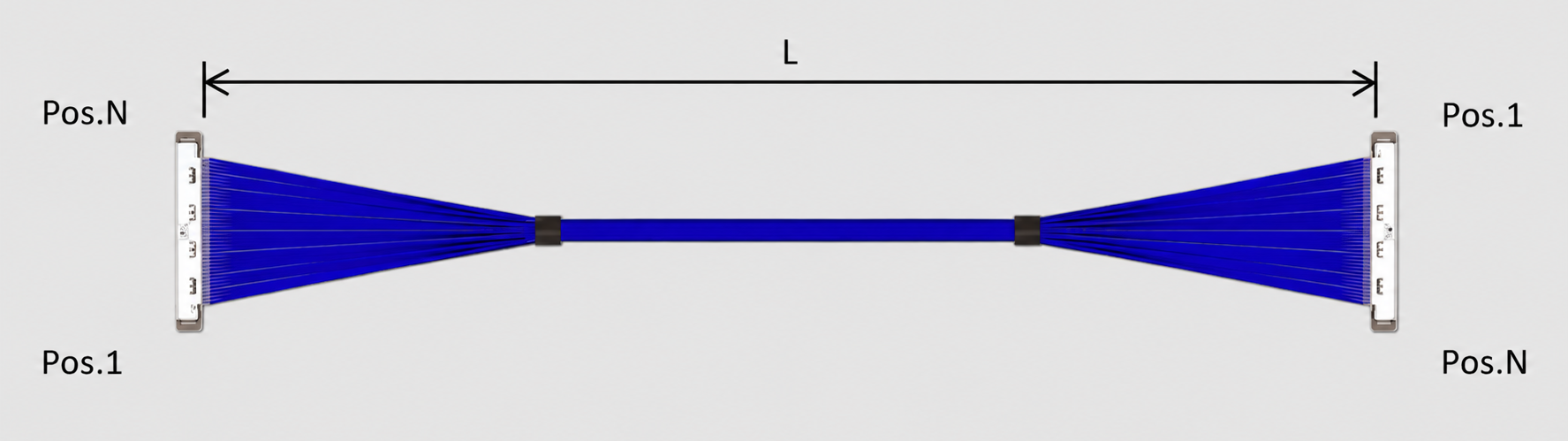

以I-PEX CABLINE®-SS为例，其官方资料显示该系列采用0.4mm间距、垂直直角结构，支持Micro-Coaxial Cable，并可覆盖AWG36、AWG38、AWG40、AWG42等规格；同时官方明确标注 Full EMI Shielding（ZenShield®）：No。因此，对于采用CABLINE®-SS的具体线束，不能简单以“是否双屏蔽”作为判断高速性能的唯一标准，而应关注线缆自身屏蔽结构、连接器端接、PCB接地以及整个高速链路的EMI控制。

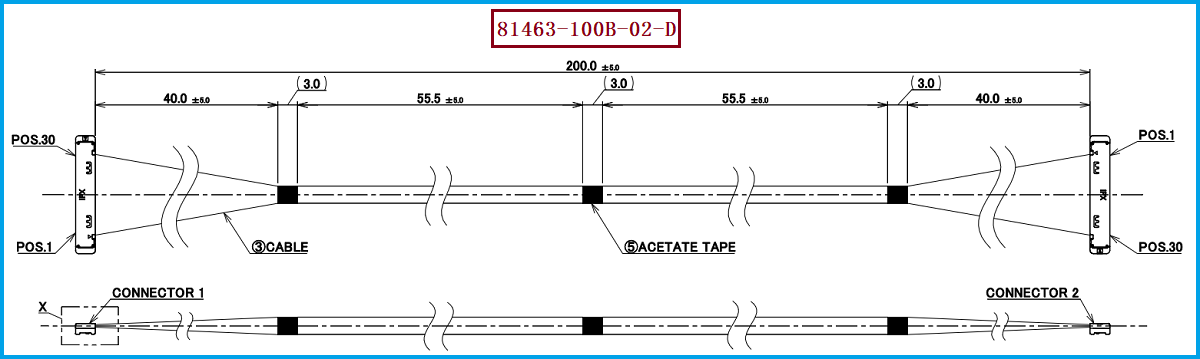

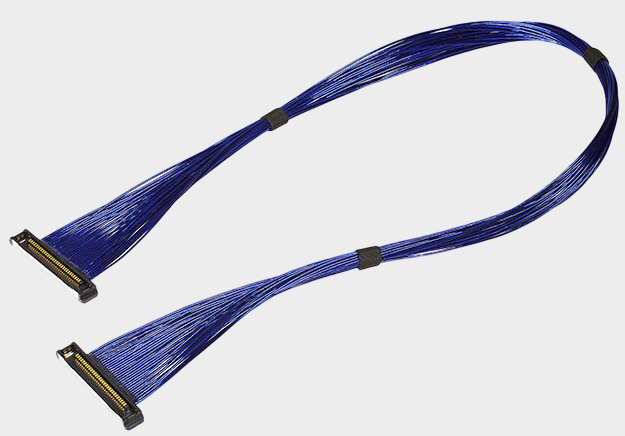

I-PEX 81463-100B-02-D采用什么结构？高速应用如何看待屏蔽问题？本次介绍的 I-PEX 81463-100B-02-D属于CABLINE®-SS 30P极细同轴线束，其工程图明确采用 Micro-Coaxial Cable、AWG #40、50Ω、200mm、1-N结构，线材端连接器为 20373-R30T-06，对应30PIN、0.4mm间距的CABLINE®-SS连接器。工程图还规定了两端Pin反向对应关系，并给出了AC250V耐压、50MΩ以上绝缘电阻以及80°C Max.工作温度等要求。
对于这种极细同轴线束，高速信号的抗干扰能力并不能简单归结为“单屏蔽还是双屏蔽”。同轴线本身的中心导体、绝缘层和外部屏蔽结构共同形成受控传输环境；当线束进入连接器区域后，屏蔽连续性、端接方式以及连接器与PCB之间的接地路径同样会影响EMI和信号完整性。尤其是高速差分信号，如果连接器端附近出现明显的参考地或屏蔽结构变化，即使线缆本身采用较强的屏蔽，也仍可能产生阻抗不连续、串扰或辐射问题。因此，工程师在选型时应把“屏蔽结构”放到完整信号链路中评估，而不是单独判断是否必须双屏蔽。
什么情况下更值得考虑双屏蔽极细同轴线？如果设备内部存在高功率DC-DC、电机、无线射频模块、高速处理器、时钟信号或其他强干扰源，并且高速信号线需要经过较复杂的内部空间，双屏蔽结构可能成为一种需要评估的方案。特别是在EMI测试余量较小、线束距离较长、信号速率较高或者多组高速信号密集并行布线的情况下，加强屏蔽可以作为降低串扰和电磁耦合的手段之一。
但双屏蔽同时可能带来线径、柔韧性、端接工艺、成本和空间占用方面的变化。因此，对于笔记本、平板、摄像头模组等对空间和弯折性能敏感的设备，并不能脱离实际结构直接追求“双屏蔽”。I-PEX CABLINE®-SS本身强调窄型设计，其官方资料显示连接器深度为3mm，结合线束后可用于小型转轴等受限空间，并提供从10P到50P的多种Pin数选择。
对于具体高速链路，更合理的方法是根据实际系统进行EMI和信号完整性验证，例如观察插入损耗、回波损耗、串扰、眼图以及实际工作状态下的EMI表现。如果单层屏蔽结构已经能够满足系统要求，增加第二层屏蔽未必是必要条件；如果测试发现存在明显的外部干扰或辐射问题，则可以进一步评估双屏蔽、接地优化、走线调整或连接器端屏蔽连续性改善等方案。
选型和兼容与替代方案参考及建议对于采购和工程人员来说，选择 I-PEX 81463-100B-02-D兼容替代线束时，建议首先确认完整产品信息，而不是只确认“30Pin高速线”。该型号对应 30PIN、0.4mm Pitch、20373-R30T-06、AWG40 Micro-Coaxial、50Ω、200mm、1-N，其中200mm为具体线束长度，1-N为线序定义。替代开发时，如果客户设备对高速信号有明确阻抗要求，还需要进一步确认替代线材的实际特性阻抗以及成品线束的阻抗连续性。
在屏蔽方案方面，则应根据设备实际EMI环境确定，不建议为了追求“双屏蔽”而机械地改变原有结构。对于兼容替代产品，应尽量保持原产品的连接器接口、Pin数、间距、线序、线束长度和端部结构一致，再根据客户实际应用要求确认屏蔽结构。如果需要升级为双屏蔽方案，则应同步验证线束外径、弯折半径、端接尺寸、连接器装配以及EMI效果，确保电气性能提升不会造成机械安装方面的问题。
我们公司可提供：I-PEX 81463-100B-02-D兼容替代线束方案，可围绕 20373-R30T-06线材端连接器、30PIN、0.4mm间距、AWG40极细同轴线、50Ω、200mm长度及1-N线序进行兼容开发，并可根据客户设备的高速信号、EMI、空间和线束结构要求进行方案匹配。
高速信号线选型不能简单等同于“必须双屏蔽”高速信号线是否需要双屏蔽，最终应由实际应用环境和测试结果决定，而不是仅根据“高速”两个字进行判断。对于 I-PEX 81463-100B-02-D这类CABLINE®-SS极细同轴线束，其具体工程图明确采用AWG40、50Ω、200mm、30P、1-N结构，线材端使用20373-R30T-06，连接器为30PIN、0.4mm间距；而CABLINE®-SS官方资料同时明确标注Full EMI Shielding（ZenShield®）为No。因此，工程师在高速线束选型时，更应该关注阻抗控制、屏蔽连续性、连接器端接、PCB参考地、信号完整性以及整机EMI表现。对于采购人员而言，则应以具体料号和工程规格作为替代采购依据，而不是简单以“双屏蔽”作为判断高速线束质量的唯一标准。我是
