I-PEX 82881-100B-02-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、显示模组、工业相机、AI视觉设备等产品中，设备内部空间越来越紧凑，同时对高速信号传输的要求不断提高，传统线缆在体积、布线空间以及高速信号完整性方面可能难以满足设计需求，因此极细同轴线束逐渐成为高速内部连接的重要方案。以本次介绍的 I-PEX 82881-100B-02-D 为例，该产品属于 CABLINE®-SS 系列14Pin极细同轴线束，采用 Micro-Coaxial Cable，官方资料对应线材规格为40AWG，线束长度为100mm，线位定义为 1-N。配套线材端连接器型号为 20373-R14T-06，对应14Pin结构。CABLINE®-SS连接器采用0.4mm间距、Vertical Right Angle结构，结合高度约1.65±0.2mm，适合对空间高度和布线空间有要求的电子设备。对于工程师而言，选型时不能只关注Pin数量，还需要同时确认线径、阻抗、线长、出线方向以及两端连接器结构等参数；对于采购人员而言，则需要明确完整料号，避免仅凭“14Pin极细同轴线”进行采购而造成规格偏差。

很多工程师或采购人员在选择极细同轴线束时，首先会问：“极细同轴线有多少种芯数规格可选？”实际上，芯数并不是一个固定规格，而是根据连接器平台及具体线束产品进行选择。以 I-PEX CABLINE®-SS 系列为例，官方目前提供的Pin数包括 10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin，因此同一系列可以覆盖从10芯到50芯的不同内部连接需求。官方线束样品还提供100mm、200mm、300mm等长度，并分别存在1-N和1-1等不同线位定义。 对工程师来说，芯数应根据实际信号数量、电源数量、接地设计以及PCB端连接器布局确定；如果实际系统需要14路连接，那么 14Pin 并不意味着可以直接采用其他Pin数线束替代，而是应进一步核对连接器Pin数、Pitch、线序及机械尺寸。对于采购人员来说，建议以“连接器系列+Pin数+线长+线材规格+线位定义+完整料号”作为询价和采购依据，这样更容易避免不同规格之间混淆。

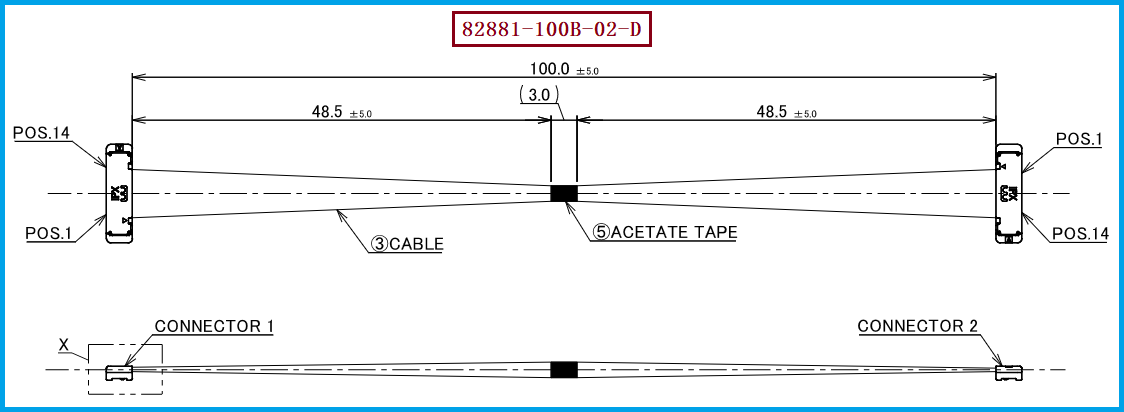

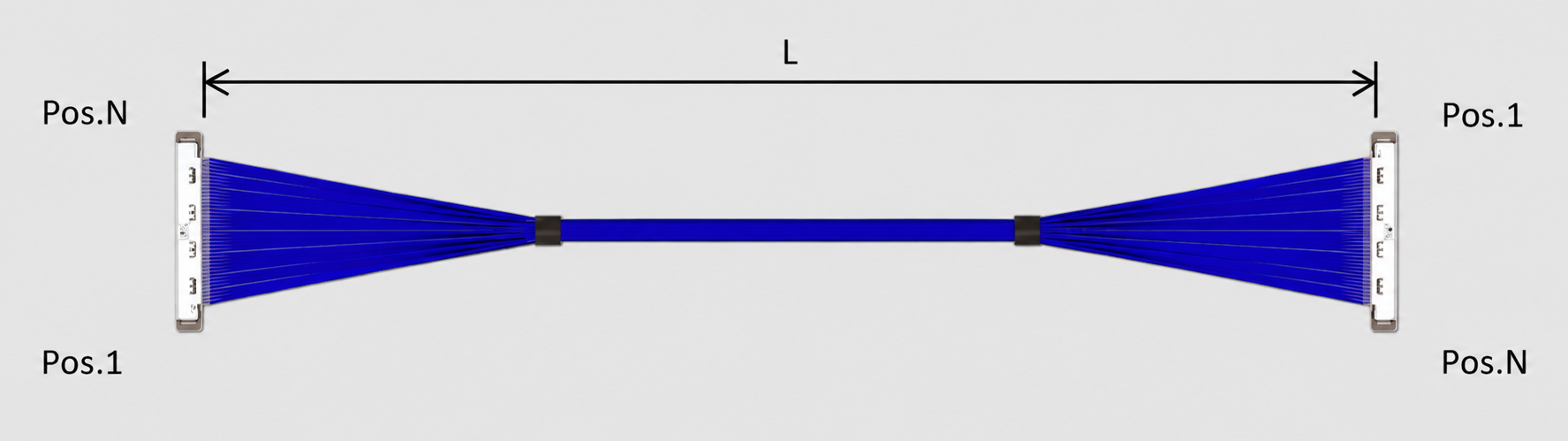

从具体工程图纸来看，I-PEX 82881-100B-02-D 是一款14Pin、100mm的CABLINE®-SS极细同轴线束，其线材采用 40AWG Micro-Coaxial Cable，并按照 1-N 方式进行配线。这里的1-N不能简单理解为普通的1-1直通线序，两端Pin位需要严格按照对应工程图纸进行定义，因此在替代制造过程中，线序核对属于非常重要的生产控制项目。同时，线材端使用的连接器型号为 20373-R14T-06，对应CABLINE®-SS 14Pin Plug Housing；I-PEX官方推荐料号中，14Pin Plug Cable Assembly为20380-R14T-06，14Pin Receptacle为20374-R14E-31。 因此，如果客户需要寻找与82881-100B-02-D对应的兼容替代产品，不能只按照“14Pin、100mm”进行判断，还应同步确认连接器型号、40AWG极细同轴线、线位定义1-N以及整体装配尺寸。我们公司可提供：I-PEX 82881-100B-02-D兼容替代线束方案，可根据客户实际设备的Pin数、线长、线序和连接器要求进行极细同轴线束生产制造。

对于需要替换I-PEX CABLINE®-SS线束的工程师和采购人员，建议首先确认原线束完整料号，再核对连接器及线材参数。针对 82881-100B-02-D，其核心选型信息可以归纳为：14Pin、100mm、40AWG Micro-Coaxial Cable、1-N线位定义，以及线材端连接器 20373-R14T-06。如果设备空间允许、信号数量发生变化，则CABLINE®-SS官方还覆盖10Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等规格，可根据实际信号通道数量选择相应Pin数；如果只是长度发生变化，同系列官方也有200mm、300mm等对应线束型号。 在国产兼容替代开发时，还应重点检查连接器配合尺寸、线材外径、阻抗控制、屏蔽结构、线序、端部加工以及高速信号完整性，尤其不能将1-N线束与1-1线束混用。对于采购部门，可以将原厂料号 82881-100B-02-D、连接器 20373-R14T-06、14Pin、100mm、40AWG、1-N作为询价基础信息，再要求供应商提供样品进行实物尺寸、配合性和电气性能验证，从而降低替代导入风险。
