I-PEX 82879-100B-02-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

在高速电子设备中，极细同轴线虽然尺寸很小，但承担的往往是高速差分信号传输任务，因此“线够不够细”并不是工程选型的唯一标准，阻抗是否稳定、信号传输是否匹配同样重要。当高速信号在线缆、连接器和PCB之间传输时，如果阻抗存在明显不连续，就可能产生信号反射，进而影响插损、回损、串扰以及整体信号完整性。I-PEX CABLINE®-SS官方高速性能测试采用 AWG#40、45Ω、100mm Micro-Coaxial Cable，并以40Pin连接器、GSSGSSG线序进行测试，同时将V-By-One US 16Gbps/Lane、HDMI 2.1 12Gbps/Lane、USB 3.2 Gen2 10Gbps/Lane等列为参考高速应用。因此，对于工程师而言，极细同轴线的阻抗控制实际上关系到高速系统能否稳定工作；对于采购人员而言，也不能只比较线径和价格，还需要确认线材阻抗及其与连接器、PCB系统的匹配关系。

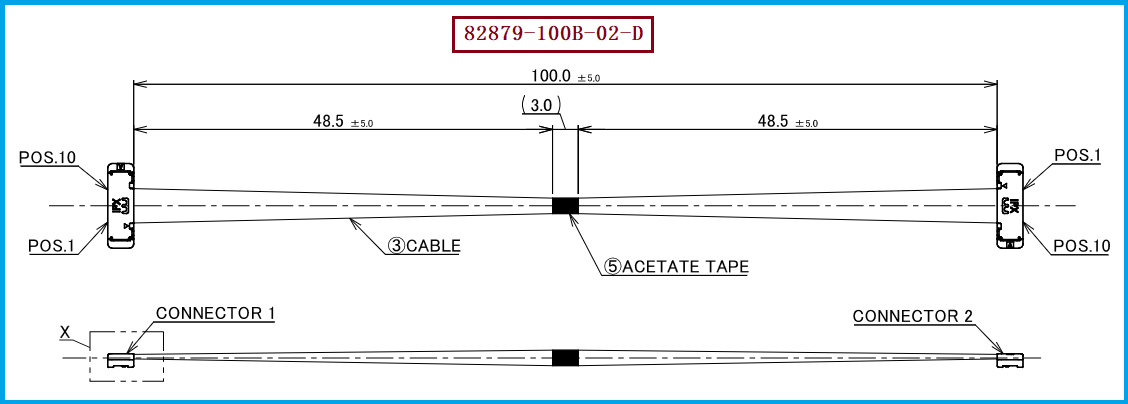

本次对应的极细同轴线束产品料号为 I-PEX 82879-100B-02-D，官方资料显示其为 10Pin Micro-Coaxial Cable、AWG#40、100mm、1-N线序。该线束使用的线材端连接器型号为 20373-R10T-06，属于CABLINE®-SS 10Pin Plug Housing，官方产品页面明确列出其Micro-Coaxial Cable适配范围包括AWG36、AWG38、AWG40及AWG42，其中AWG42特别标注需要注意特性阻抗不匹配问题。由此可以看出，对于AWG#40这类极细线材，工程设计不能简单理解为“越细越好”，而应同时控制导体结构、绝缘介质、屏蔽结构以及线缆整体几何尺寸，使实际阻抗保持在设计目标附近。尤其当线束用于高速显示、数据传输或高速摄像头等场景时，稳定的阻抗控制能够减少信号传输过程中的不连续问题。

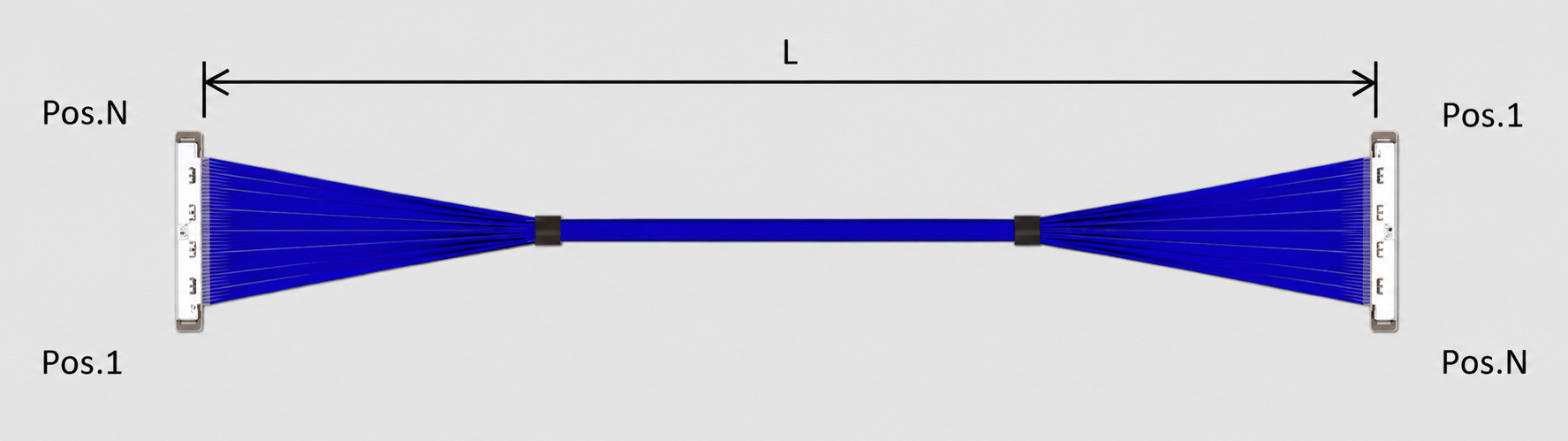

从工程替代角度来看，I-PEX 82879-100B-02-D并不是只要做成“10Pin + AWG#40 + 100mm”就可以直接替换。该型号属于CABLINE®-SS 10Pin Harness，官方对应描述为 10Pin Micro-Coaxial 40AWG、L=100mm、1-N；其配套线材端连接器为 20373-R10T-06。同时，CABLINE®-SS本身采用 0.4mm Contact Pitch、Vertical Right Angle结构、1.65±0.2mm结合高度、3mm Depth，因此替代开发时还需要同步关注连接器配合、出线方向、线序、长度、安装空间及高速信号要求。特别是线序方面，同系列既有1-N，也有1-1结构，不能仅凭Pin数量判断是否能够直接替换。

对于工程师，建议在确认 I-PEX 82879-100B-02-D兼容替代方案时，将10Pin、AWG#40、100mm、1-N、20373-R10T-06、阻抗要求作为基础确认项目，再结合实际系统的高速信号速率进行信号完整性验证；如果原设备对高速信号有明确阻抗要求，还应进一步确认线材、连接器及PCB端之间的阻抗连续性。对于采购人员，则建议不要仅按照“同型号连接器”或“同AWG线材”进行比价，而应核对完整BOM及关键电气、机械规格。我们公司可提供：I-PEX 82879-100B-02-D兼容替代线束方案，可根据客户提供的原样线束、图纸或技术规格，对10Pin、AWG#40、100mm、1-N线序以及20373-R10T-06配套结构进行匹配，并针对极细同轴线的阻抗及高速信号传输要求进行对应的线束制造与验证。
