I-PEX 83057-100B-01-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

对于工业机器人、协作机器人、机器视觉机器人以及精密运动机构来说，关节内部往往同时存在电机、编码器、视觉模组、传感器和控制信号，传统线缆如果外径较大、弯曲半径较大，容易占用有限的关节空间，并可能受到反复运动带来的机械应力影响。**极细同轴线是否适合机器人关节内布线？**答案并不是简单的“所有机器人都适合”，而是要看信号类型、弯曲半径、运动频率、线束固定方式以及寿命验证要求。对于空间特别紧凑、同时需要传输高速差分信号的机器人关节，极细同轴线具有较明显的应用价值。I-PEX CABLINE®-UX II本身就是面向空间受限小型电子设备的0.25mm Pitch、90°出线垂直结构连接器，其官方资料还特别展示了极细同轴线束穿越转轴或小直径管道的应用场景，说明这种“细、柔、可穿越狭小空间”的线束结构对于运动机构内部布线具有参考意义。

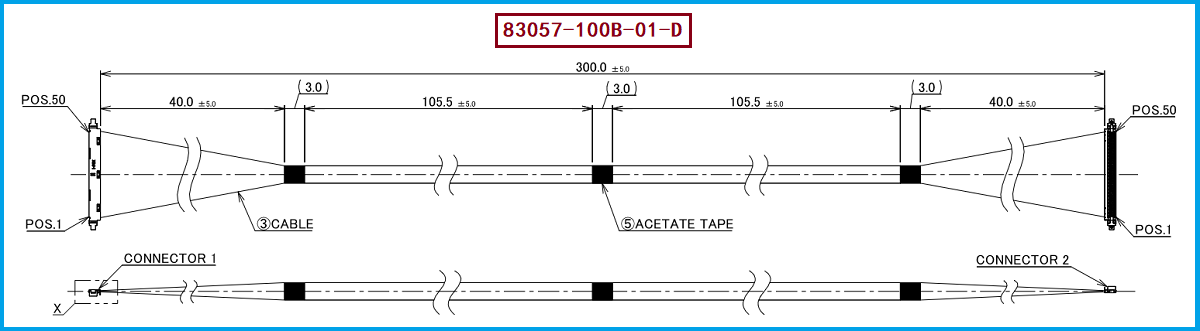

本次介绍的产品为 I-PEX 83057-100B-01-D极细同轴线束，属于CABLINE®-UX II 50Pin 1-1线束，标称长度为300MM，采用Micro-Coaxial Cable方案。I-PEX官方型号资料显示，83057-100B-01-D对应50Pin、46AWG Micro-Coaxial、300mm、1-1结构；配套的线材端连接器型号为20532-050T-02-1，同系列还配合20531-050T-02-1 Plug Cable Assembly及20533-250E Receptacle等组件。 对工程师而言，这种50路独立同轴通道可以在较小空间内完成多路信号连接，尤其适合机器人关节内部需要同时布置编码器、视觉、传感器或其他高速信号的场景；而对于采购人员来说，明确到83057-100B-01-D、20532-050T-02-1、300MM、50Pin、1-1这些信息，可以减少替代线束询价时因型号、长度或Pin数不一致造成的沟通成本。

机器人关节与普通固定式设备不同，线束可能经历持续弯折、摆动、扭转和空间挤压，因此选型时不能只看线径。CABLINE®-UX II采用0.25mm接点间距、约1.04mm配合高度，支持30/34/40/50Pin，并提供多点接地路径；官方资料给出的参考传输速度为5Gbps/lane NRZ，同时列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP和MIPI等参考应用。 这意味着在机器人视觉、显示、传感器数据等高速信号场景中，极细同轴线不仅要满足“能装进去”，还需要关注阻抗一致性、插损、回损、串扰、屏蔽连续性以及动态弯折后的信号完整性。尤其需要注意，I-PEX官方资料中的传输速度属于参考值，实际机器人系统能否满足具体高速协议，需要结合整机链路、线长、连接器、PCB以及SI测试结果进行确认，不能仅凭连接器型号判断。

如果工程项目需要替代 I-PEX 83057-100B-01-D，建议优先按照“连接器型号+Pin数+线材规格+长度+线序+结构尺寸”的方式进行确认。本产品为50Pin、1-1、300MM结构，线材端使用20532-050T-02-1，原标准评估线束采用46AWG Micro-Coaxial Cable；如果机器人关节对机械强度、弯曲寿命或线缆外径有特殊要求，则需要进一步根据实际运动轨迹重新确认线材结构及动态弯折性能，而不能简单用其他AWG线材直接替换。对于工程验证，建议同时进行导通、绝缘、耐压以及高速信号完整性测试，并结合实际关节运动状态进行弯折、摆动和寿命验证。我们公司可提供：I-PEX 83057-100B-01-D兼容替代线束方案，可根据客户设备空间、Pin数、线长、线序、连接器型号及极细同轴线规格进行定制生产，为机器人关节、机器视觉及其他高密度电子设备提供兼容替代和定制化极细同轴线束。
