I-PEX 82998-100B-01-D CABLINE®-CAL 40AWG/50Ω 系列极细同轴线束替代品

I-PEX CABLINE®-CAL系列采用0.4mm Pitch、水平对插结构，嵌合高度为0.73±0.07mm，支持30Pin和40Pin，并可适配AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable，适合薄型、高速设备内部连接。官方产品页面还将CABLINE®-CAL定位于低空间连接及40Gbps/lane PAM3高速传输应用。 其中，I-PEX 82998-100B-01-D是一款30Pin极细同轴线束，采用AWG#40、50Ω Micro-Coax，标称长度为100MM，实际长度公差为100±5mm，两端采用1-1直通线序；其线材端使用的连接器Housing型号为20777-030T-01。对于工程师而言，这些参数决定了线束的机械安装、电气性能和信号传输基础；对于采购人员而言，料号、连接器、线径、长度和线序则是确认替代产品是否真正匹配的重要依据。

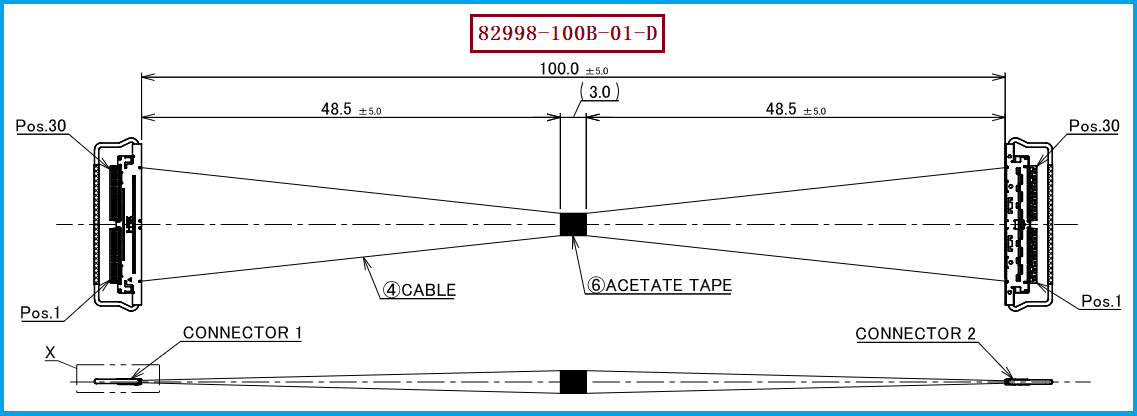

极细同轴线束出现断线，通常需要从线材本体、端接区域以及装配受力三个方面分析，而不能简单归结为线材太细。对于82998-100B-01-D这类30根AWG#40 Micro-Coax组成的线束，生产及装配过程中如果在线缆根部反复弯折、过度拉扯，或者固定位置不合理，就可能使局部长期承受机械应力，增加断线风险。因此，在生产工艺中需要控制剥线、端接、整形和Bonding过程，避免损伤极细同轴线；在设备装配时，则应尽量避免连接器附近出现急弯、过度拉力和局部挤压。82998-100B-01-D工程图本身也对Bonding区域进行了明确设计，并采用UV Glue进行相关固定，同时通过黑色Acetate Tape进行线束整理，这些结构都需要在兼容替代生产时保持合理的工艺一致性。

对于工程师而言，改善极细同轴线束断线问题不能只依靠外观检查，还应通过完整的可靠性验证判断线束是否存在潜在失效。82998-100B-01-D采用1-1线序，即Connector 1 Pin 1对应Connector 2 Pin 1，直至Pin 30对应Pin 30，因此生产后首先需要确认30路导通及线序准确；同时应检查20777-030T-01 Housing、Shell及Lock Bar的装配状态，避免连接器区域受力异常。CABLINE®-CAL采用机械锁扣，官方说明只有公座与母座完全嵌合后锁扣才能锁定，可降低半嵌合和连接器弹出的风险。 对高速应用，还应结合实际系统要求验证阻抗、插损、回损及串扰等信号完整性指标。需要特别区分的是，CABLINE®-CAL官方产品页面的高速测试条件为AWG#40、45Ω、100mm，而82998-100B-01-D具体工程图标注的线材阻抗为50Ω，因此替代开发时应以具体线束规格和客户实际系统要求进行匹配，而不能简单套用连接器页面的测试条件。

对于采购人员寻找82998-100B-01-D兼容替代线束时，建议不要只提供“I-PEX 30Pin线束”这样的模糊信息，而应完整确认CABLINE®-CAL系列、30Pin、20777-030T-01 Housing、AWG#40 Micro-Coax、50Ω、100MM、1-1线序等核心规格，同时核对连接器结构、线束出线方式、端接质量以及实际安装尺寸。I-PEX官方型号页面明确将82998-100B-01-D列为CABLINE-CAL 30Pin、40AWG、100mm、1-1样品评估线束。 对于工程验证，还应重点关注线束弯折后的导通稳定性、端接区域机械强度以及高速信号性能。我们公司可提供：I-PEX 82998-100B-01-D兼容替代线束方案，可根据客户原有规格生产匹配20777-030T-01、AWG#40、50Ω、100MM、30Pin、1-1等要求的极细同轴线束，为样品验证、国产替代和批量采购提供对应的线束产品。
