I-PEX 82988-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在工业相机、机器视觉、高分辨率摄像头、AI视觉设备以及智能终端中，MIPI接口承担着图像传感器与处理器之间的高速数据传输任务。随着摄像头分辨率、帧率和图像数据量不断提升，MIPI高速差分信号对于传输链路的阻抗连续性、插损、回损、串扰以及EMI控制提出了更高要求。工程师在设计高速Camera模块时，如果仍然只关注芯片和PCB本身，而忽略了中间连接线束，很容易出现链路性能下降的问题。相比普通排线，极细同轴线采用独立的同轴传输结构，每一路信号都具有相对独立的屏蔽环境，更有利于控制高速信号之间的串扰和外部电磁干扰，同时能够在较小空间内实现高密度多通道布线。因此，在高速MIPI应用中，极细同轴线越来越成为兼顾高速传输、小型化和信号完整性的重要线束方案。

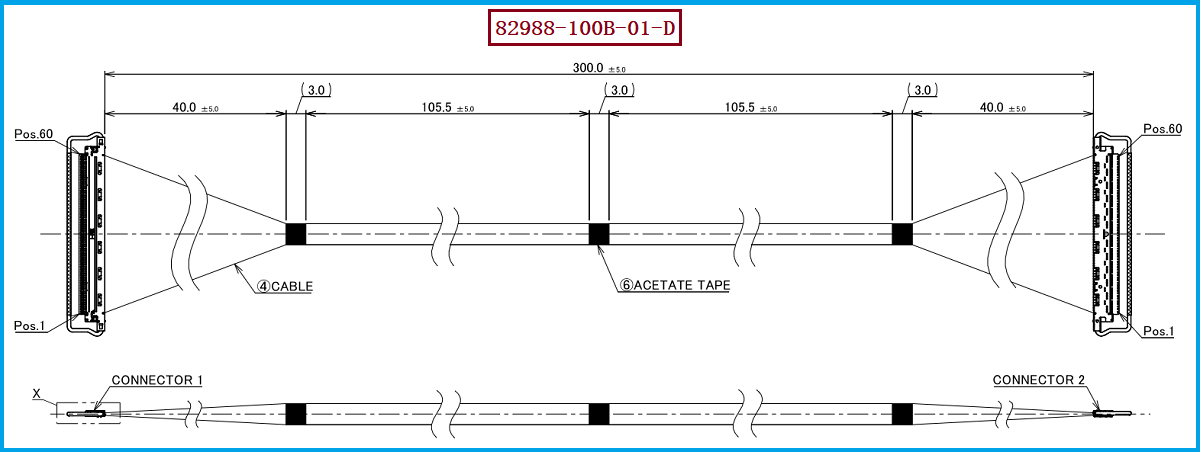

高速MIPI信号通常采用高速差分传输，对链路阻抗和信号完整性非常敏感。当线束结构不合理、阻抗发生较大变化，或者相邻高速通道之间存在明显串扰时，可能造成信号眼图收缩、抖动增加、误码率升高，严重时甚至出现摄像头初始化失败、图像丢帧或画面异常。极细同轴线通过中心导体、绝缘层和屏蔽层构成相对完整的传输通道，在高速信号传输过程中能够更好地控制电磁场分布。以本次产品I-PEX 82988-100B-01-D为例，该线束采用AWG#40、50Ω Micro-Coaxial Cable，共60Pin，长度为300MM，并采用1-1线序连接。与普通多芯线相比，这种结构更加适合高密度高速信号传输。与此同时，其配套线材端连接器型号为20634-160T-02，属于CABLINE®-CA 60Pin连接方案。I-PEX CABLINE®-CA系列采用0.4mm Contact Pitch、水平对插、机械锁扣、屏蔽及多点接地设计，官方资料显示该连接器平台面向最高32 Gbps/Lane等级的高速传输应用。因此，从“线材+连接器+屏蔽+接地”的完整链路来看，极细同轴线能够为高速MIPI系统提供更加适合的连接基础。

对于工程师来说，300MM的线束长度意味着不能简单地认为“只要能够导通就可以使用”。随着传输距离增加，高速信号受到的插损、回损、阻抗变化以及连接器过渡区域影响都需要进行评估。因此，在采用I-PEX 82988-100B-01-D进行高速MIPI类应用设计时，应重点关注60Pin、AWG#40、50Ω、300MM、1-1线序以及20634-160T-02连接器之间的匹配关系，并结合实际MIPI速率、Lane数量、主控PHY能力和PCB走线进行系统性的SI验证。对于采购人员而言，选购或寻找替代线束时，也不能只比较外观、长度和价格，而应核对产品料号/型号、连接器型号、Pin数量、线径、特性阻抗、线序、长度公差以及装配结构等关键参数。特别是在国产替代项目中，即使连接器能够机械插合，也不代表高速性能完全一致，因此建议在样品阶段进行TDR、VNA、插损、回损、串扰以及实际MIPI设备联调测试，从而确认替代线束在真实工作条件下的高速传输能力。

如果项目原本采用I-PEX CABLINE®-CA系列60Pin极细同轴线束，那么I-PEX 82988-100B-01-D可以作为非常明确的工程对标型号。该产品的核心规格为60Pin、AWG#40、50Ω、300MM、1-1，线材端使用的连接器型号为20634-160T-02。在进行兼容与替代选型时，建议首先确认PCB端配套连接器及Footprint，再按照连接器Pin数量、线材规格、阻抗、线序和长度逐项对标，随后进行高速信号完整性测试。如果实际应用为Sony IMX等图像传感器的MIPI CSI-2高速链路，还需要结合具体Sensor型号、MIPI Lane配置和实际数据速率进行最终验证，而不能仅凭“MIPI接口”三个字直接判定兼容。针对原厂线束采购成本、交期、供应链稳定性以及国产化替代需求，我们公司可提供：I-PEX 82988-100B-01-D 兼容替代线束方案，可围绕该产品的60Pin、AWG#40、50Ω、300MM及对应连接器结构进行极细同轴线束开发、打样和规格匹配，为工程师提供高速应用验证支持，也为采购人员提供第二供应商及国产替代方案参考。
