I-PEX 82146-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

对于工程师和采购人员来说，“极细同轴线”并不仅仅意味着线缆外径很小，更重要的是在有限的空间内，同时完成高速信号传输、阻抗控制、屏蔽抗干扰以及机械可靠连接。以本次介绍的 I-PEX 82146-100B-02-D 极细同轴线束为例，其采用 Micro-Coaxial 极细同轴线方案，并配套 60Pin 的 20634-160T-02 连接器，线束长度为 200MM。这里的“极细”，通常需要从 AWG 线规、单根同轴单元结构以及成束后的整体尺寸综合理解。AWG 数值越大，导体通常越细，例如 AWG40、AWG42、AWG44 都属于电子设备内部常见的极细线材规格。对于高速、小型化设备而言，线材不能无限增粗，否则会增加布线空间和弯折半径；但如果一味追求纤细，又会给导体电阻、机械强度、信号损耗和制造工艺带来更高要求。因此，真正的极细同轴线，是在“细”和“性能”之间实现工程平衡的产品。

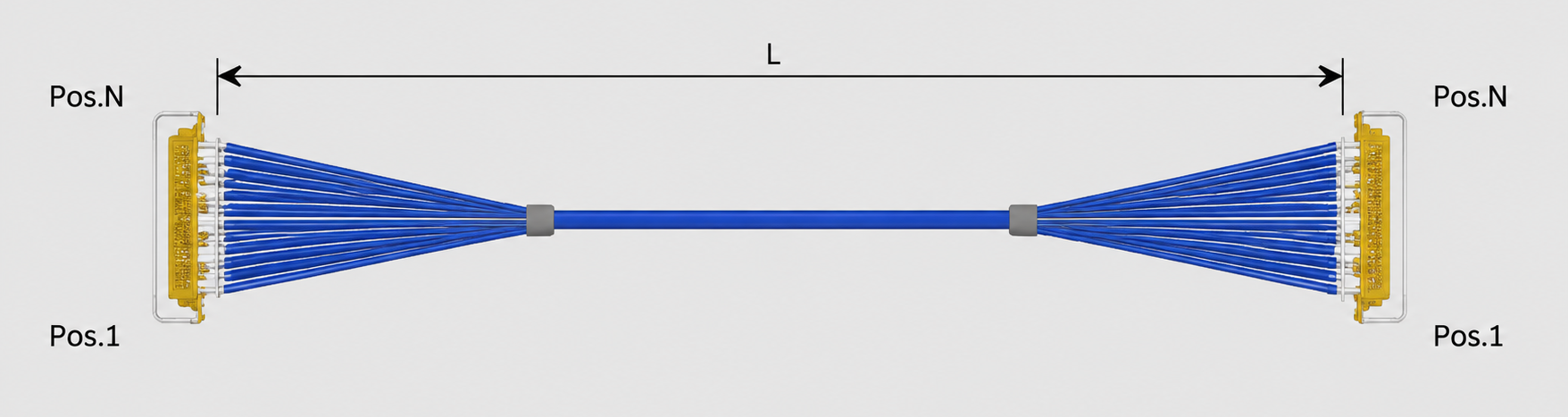

极细同轴线的核心价值并不是简单地把普通电线“做细”，而是通过同轴结构实现对高速信号传输路径的控制。在线材内部，信号导体、绝缘层、屏蔽层等结构共同形成相对稳定的传输环境，使高速差分信号在有限空间内获得更好的信号完整性。配套的 I-PEX CABLINE®-CA 系列连接方案采用 0.4mm Pitch 的高密度设计，并具备屏蔽及多点接地结构，面向高速、小型化设备内部连接应用。因此，对于笔记本电脑、高清显示设备、工业相机、机器视觉、AI视觉设备及其他空间紧凑型电子产品而言，极细同轴线的意义在于：在尽可能少占用内部空间的情况下，仍然为高速数据、影像及显示信号提供可靠的传输通道。工程师在设计时需要关注的也不仅是“线径”，还需要综合考虑阻抗、衰减、串扰、弯折、连接器匹配以及整条线束的信号完整性。

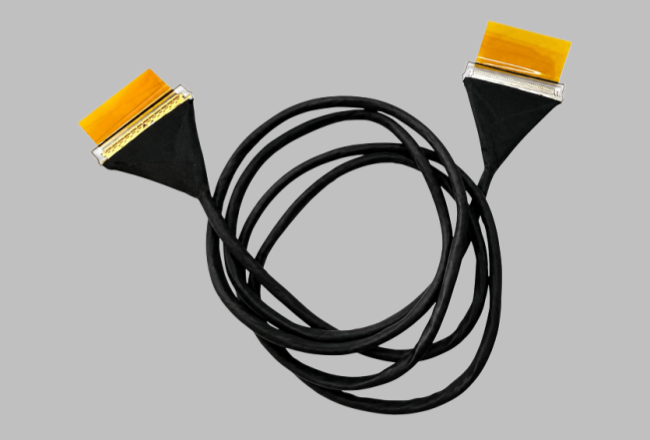

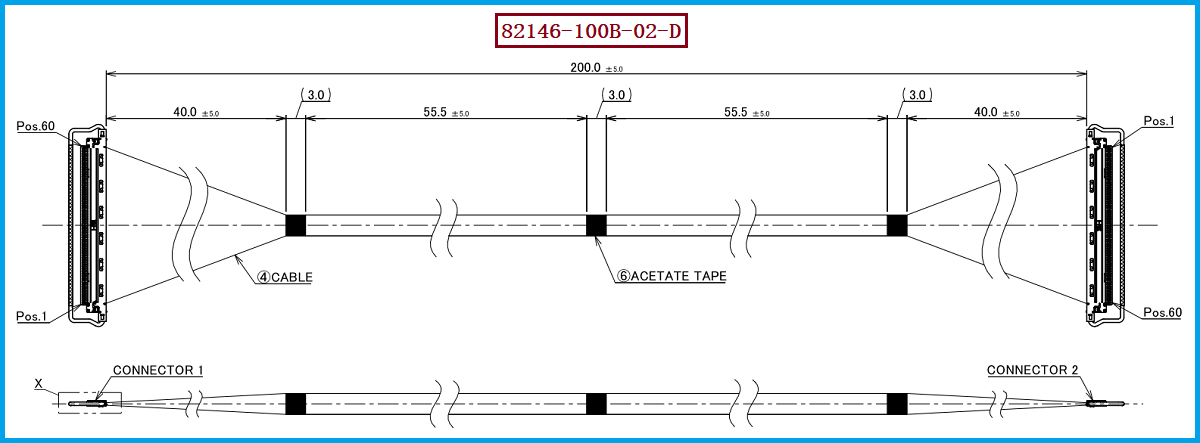

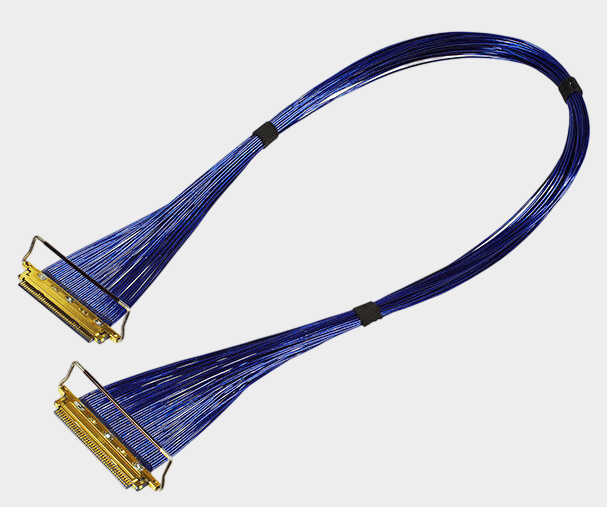

从具体产品来看，I-PEX 82146-100B-02-D 是本次方案对应的极细同轴线束型号，线束长度为 200MM，线材端采用 I-PEX 20634-160T-02 连接器，属于 CABLINE®-CA 体系下的 60Pin 连接方案。CABLINE®-CA 本身采用 0.4mm 超细间距及水平对插结构，并通过机械锁扣、屏蔽和多点接地等设计提升连接可靠性和高速信号传输适应能力。对于工程师而言，这类产品特别适合内部空间有限、信号通道密集的设备，在 PCB 与显示、摄像头或其他高速模块之间实现紧凑连接；对于采购人员而言，则可以把 82146-100B-02-D + 20634-160T-02 + 200MM 作为寻找兼容替代线束时的重要规格基准，从连接器型号、Pin数、线材类型、长度、端接工艺及电气性能等多个维度进行核对，而不能只依据“外观相似”判断是否能够替代。

在实际选型或国产替代项目中，建议工程师首先确认设备端 PCB 连接器与 20634-160T-02 的匹配关系，再确认 60Pin 通道数量、200MM 长度、线材规格及线序定义，同时结合实际高速信号类型对阻抗、插损、串扰和屏蔽连续性进行验证。对于采购人员来说，如果原供应链存在交期较长、采购成本较高或供应渠道不稳定等情况，可以将 I-PEX 82146-100B-02-D 作为目标规格开展兼容替代开发，并重点验证连接器尺寸、端子接触可靠性、线材结构、端接质量及整线高速信号性能。我们公司可提供 I-PEX 82146-100B-02-D 兼容替代线束方案，可根据客户实际设备结构及技术要求，对线束长度、线序、端接形式和生产工艺进行匹配开发，为工程师提供样品验证，并为采购人员提供批量国产化供应选择。
