I-PEX 82985-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在高速电子设备设计中，工程师经常会遇到一个问题：**极细同轴线束与HDMI线谁速度快？**实际上，两者并不是完全相同的产品类型，因此不能仅通过一个“最大Gbps”数字直接判断。HDMI通常是面向设备外部影音连接的接口标准，而极细同轴线束更多承担笔记本电脑、显示模组、摄像头、AI设备及其他电子产品内部的高速信号连接任务。以I-PEX CABLINE®-CA平台相关技术资料来看，其连接器支持最高32 Gbps/Lane PAM4高速传输，并可用于USB4、DisplayPort、eDP、HDMI 2.1等高速信号应用。也就是说，极细同轴线束本身并不是拿来与HDMI接口“比速度”，而是作为高速接口内部的物理传输通道。对于工程师而言，真正需要关注的是具体协议、Lane数量、信号速率、线缆长度、阻抗控制、插损、串扰以及连接器匹配等因素；对于采购人员而言，则应该关注整套线束是否能够满足目标设备的高速传输要求，而不是单纯比较两个产品的宣传速率。

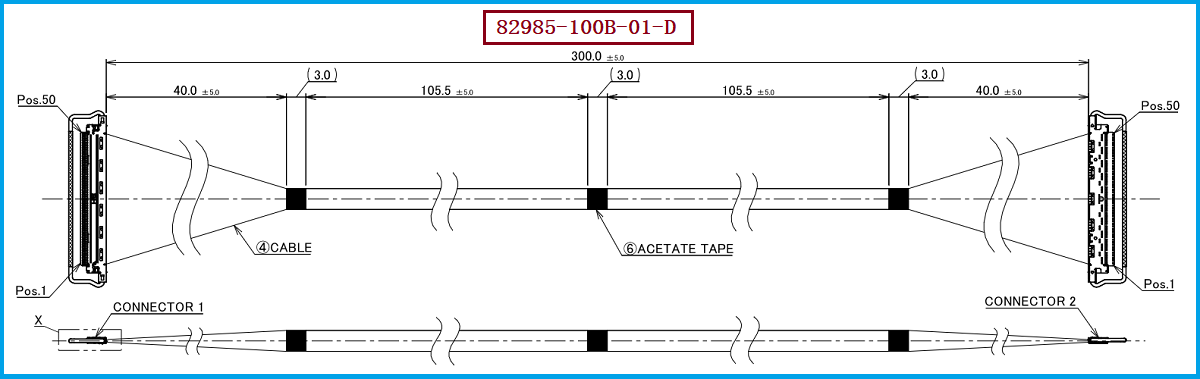

本次重点介绍的产品料号/型号为 I-PEX 82985-100B-01-D，属于I-PEX CABLINE®-CA系列极细同轴线束方案。根据相关产品资料，该型号为50PIN、0.4mm间距、Micro-Coaxial极细同轴线束方案，线长300mm，40AWG，1-1端对应连接方式，适用于设备内部多通道高速信号连接。在线材端连接器方面，使用的连接器型号为 20634-150T-02，对应50PIN、0.4MM Pitch结构。0.4mm超细间距能够在有限PCB空间内实现高密度信号连接，而极细同轴线自身具备独立导体、绝缘层及屏蔽结构，有利于控制高速信号传输过程中的阻抗、串扰和电磁干扰。对于需要在狭窄空间内完成多路高速信号布线的工程师来说，这类50PIN极细同轴线束能够兼顾高密度、小型化、高速传输与内部布线灵活性，尤其适合高分辨率显示、摄像头、机器视觉、AI设备及其他高速电子设备内部连接。

很多工程师会担心：“线材越细，是不是越容易弯折损坏？”实际上，极细同轴线束的耐弯折能力并不是简单由线径大小决定，而与导体结构、绝缘材料、屏蔽层结构、线材制造工艺、弯曲半径以及线束成型方式密切相关。极细同轴线采用同轴结构，使高速信号通道具有较明确的电气结构；在设备内部布线时，线束可以根据空间进行弯曲和走线，相比某些刚性较强的连接方案，更容易适应屏幕转轴、摄像头模组、主板与显示组件之间的复杂空间布局。当然，“耐弯折”并不代表可以无限制弯折，实际设计仍必须按照线材供应商规定的最小弯曲半径、动态弯折次数及应用环境进行验证。对于工程师而言，建议在结构设计阶段提前确定走线路径，并避免连接器根部急弯、反复折叠以及局部应力集中；对于采购人员，则应确认供应商提供的线材、端接工艺和可靠性测试能够与最终应用场景匹配。我们公司可提供 I-PEX 82985-100B-01-D兼容替代线束方案，可根据客户设备的长度、Pin数、端接形式及实际安装空间进行极细同轴线束方案匹配，为工程开发和量产采购提供国产替代选择。

对于需要替代I-PEX 82985-100B-01-D的项目，建议工程师不要只按照“50PIN”进行简单替换，而应同时确认连接器型号、PIN数量、0.4MM间距、线材规格、线长、Pin Assignment、端接方向、弯曲要求及高速信号性能。本方案对应的线材端连接器型号为 20634-150T-02，连接器为50PIN、0.4MM Pitch，因此在进行国产替代时，应重点验证连接器与PCB端对插件的机械尺寸、电气性能以及插合可靠性，同时针对高速信号进行阻抗、插入损耗、回波损耗、串扰等项目验证。对于采购人员而言，如果项目正在进行国产替代、第二供应商导入或成本优化，可以优先按照**“连接器兼容+线材规格匹配+线束尺寸匹配+高速性能验证+可靠性验证”**的思路进行供应商筛选，而不是只比较单价。我们持续专注于极细同轴线束的国产替代研究与市场应用方案开发，如果你正在寻找 I-PEX 82985-100B-01-D 的兼容替代产品，或有50PIN、0.4MM Pitch极细同轴线束采购需求，欢迎联系我们进行具体规格确认与方案评估。
