I-PEX 82862-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

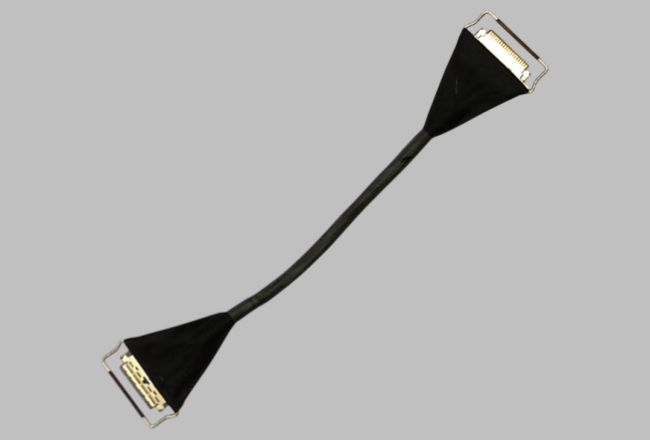

在笔记本电脑、工业相机、高速显示设备、AI视觉设备以及其他高密度电子产品中，设备内部空间越来越紧凑，而信号传输速率却持续提升。传统排线、普通多芯线在高速信号传输、抗电磁干扰以及空间布线方面逐渐面临更多限制，因此，极细同轴线束（Micro-Coaxial Harness）成为高速、小型化电子设备内部信号连接的重要方案。本文重点介绍的 I-PEX 82862-100B-02-D，属于 I-PEX CABLINE®-CA 系列评估用极细同轴线束，其对应应用特征为20Pin、Micro-Coaxial极细同轴线、AWG40、长度300mm以及1-N线位定义，线材端配套连接器型号为 20634-120T-02。对于工程师而言，这类线束的价值并不只是“把多个信号连接起来”，而是要在有限空间内同时实现信号完整性、阻抗控制、EMI抑制、机械可靠性和装配一致性；对于采购人员而言，则需要进一步关注产品是否能够按照原设计的连接器接口、Pin数、线位定义、长度及电气要求进行兼容替代，从而降低供应风险和综合采购成本。

理解极细同轴线束，首先要从单根极细同轴线的结构开始。典型Micro-Coaxial极细同轴线通常由中心导体、绝缘层、屏蔽层和外被等部分构成。中心导体承担高速电信号传输，绝缘层负责隔离导体并影响整体介电特性，外部屏蔽层则承担重要的电磁屏蔽作用，最外层保护结构用于保证线材在加工、弯折、装配及使用过程中的机械稳定性。与普通导线相比，同轴结构的重要优势在于信号导体周围具有相对完整的屏蔽体系，使信号传输路径具有更好的电磁环境控制能力。对于高速差分信号而言，导体尺寸、绝缘材料、屏蔽结构、线材外径以及制造一致性都会影响特性阻抗、插入损耗、回波损耗和串扰表现。因此，工程师在选择极细同轴线束时，不能只看“AWG40”这样的单一参数，而应综合考虑高速接口、传输速率、线长、阻抗要求、布线空间及连接器匹配关系。I-PEX 82862-100B-02-D采用20Pin、AWG40、300mm、1-N的线束配置，并使用20634-120T-02作为线材端连接器型号，这意味着在进行国产化替代或二次设计时，需要重点保证线材规格、端接结构和Pin位对应关系的一致性。

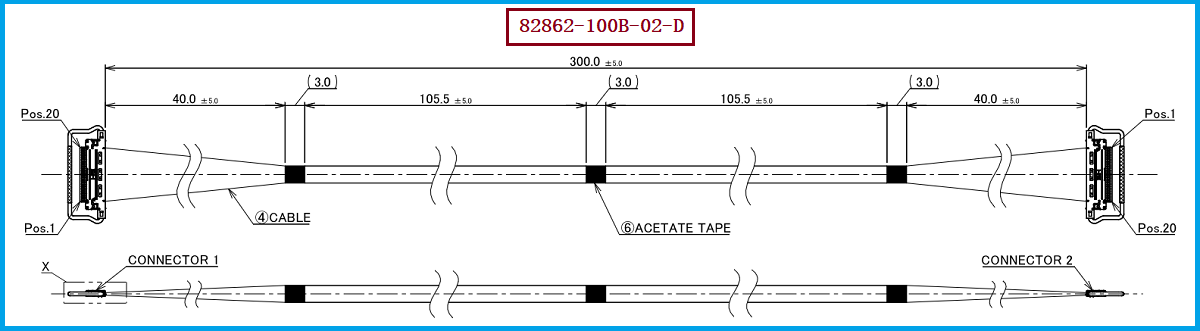

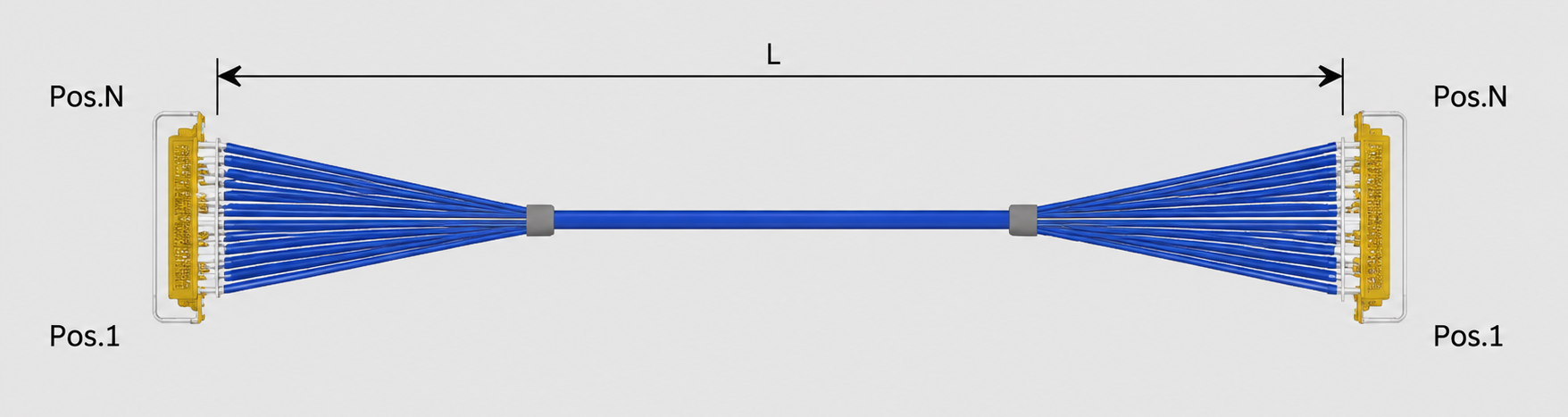

对于极细同轴线束来说，线材本身只是整个组件的一部分，真正决定其能否直接应用于设备的，还包括连接器、端接工艺和线位定义。I-PEX 20634-120T-02属于 CABLINE®-CA 系列20Pin Plug Housing，对应0.4mm间距的高密度连接方案；CABLINE®-CA整体采用小型化设计，并具备机械锁扣、屏蔽及多点接地等特点，可用于高速信号连接场景。因此，在对 I-PEX 82862-100B-02-D进行兼容替代时，工程师应重点核对连接器型号及配套结构、20Pin数量、AWG40线材规格、300mm线长、1-N线位定义以及两端端接方式，同时根据实际设备确认线材弯折方向、出线方向、屏蔽连续性及装配空间。尤其需要注意的是，1-N并不是简单的“线序排列”概念，而是代表线束两端对应的线位连接关系，在替代开发过程中必须根据原产品图纸、样品或设备接口定义进行逐Pin确认。对于采购人员而言，建议在询价阶段就将“型号+Pin数+线径+长度+连接器+线位定义”作为一个完整的线束规格进行确认，而不是仅以连接器型号或线束料号作为采购依据。我们公司可提供：I-PEX 82862-100B-02-D兼容替代线束方案，可根据客户实际设备接口和技术要求，对极细同轴线材、连接器及端接工艺进行匹配开发，为工程验证、样品试制及批量供货提供国产化替代支持。

在极细同轴线束选型过程中，建议工程师优先确认实际信号类型和传输要求，再确定线材结构及连接器方案；如果是高速显示、高速摄像或其他高速数字信号应用，还需要重点关注特性阻抗、信号衰减、串扰、屏蔽连续性以及端接质量。对于 I-PEX 82862-100B-02-D这类20Pin、AWG40、300mm、1-N的极细同轴线束，替代方案不能仅做到“连接器能插进去”，还应尽可能保证机械尺寸、电气性能、线位关系以及实际装配方式与原方案相匹配。对于采购人员，则建议将替代项目分成“样品验证—小批量验证—量产导入”三个阶段，先确认连接器与设备的机械兼容性，再验证高速信号性能和可靠性，最后评估批量生产的一致性、交期及成本。尤其在国产替代项目中，应明确区分“连接器兼容”和“整条线束兼容”：前者解决的是接口问题，后者还必须同时解决线材、端接、屏蔽、线位、长度和制造一致性问题。对于有国产替代、第二供应商开发或成本优化需求的客户，可直接以 I-PEX 82862-100B-02-D + 20634-120T-02 + 1-N作为技术沟通基准，由我司根据客户提供的原装样品、图纸或设备接口要求进行针对性匹配，降低重新设计线束带来的开发周期和验证成本。
