I-PEX 82857-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

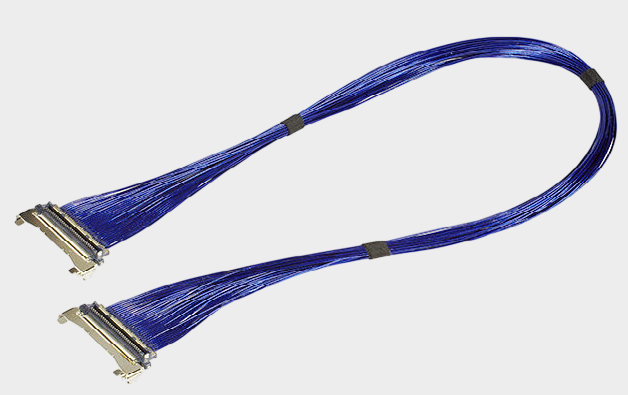

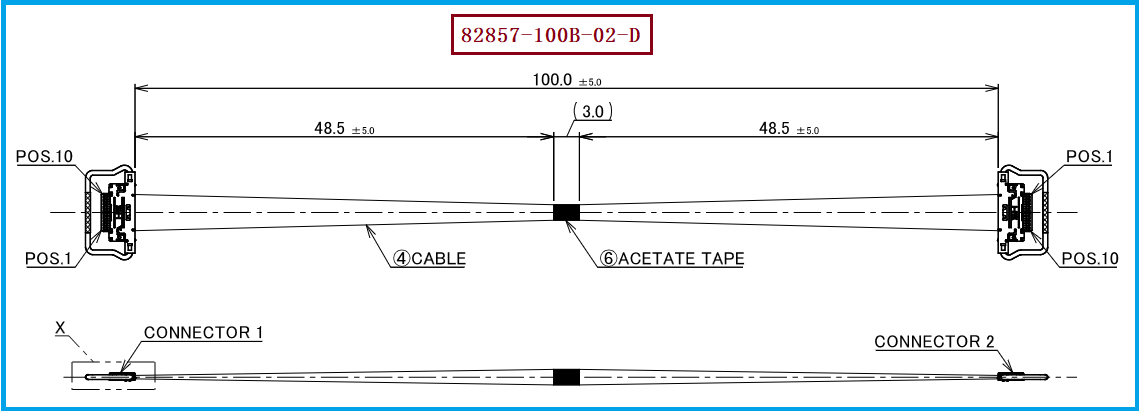

在笔记本电脑、高分辨率显示设备、工业相机、机器视觉、AI视觉设备及其他高速电子设备中，随着信号速率不断提升，内部连接线束不仅需要满足“小型化、轻量化”的结构要求，更需要具备良好的阻抗控制、信号完整性及EMI抗干扰能力。I-PEX CABLINE®-CA系列正是面向这类高速、高密度内部连接场景推出的极细同轴线连接方案。根据所提供的产品资料，I-PEX 82857-100B-02-D属于CABLINE®-CA系列评估用极细同轴线束，采用10Pin、Micro-Coaxial极细同轴线、AWG#40、100mm长度、1-N Pin Assignment配置，其线材端配套使用的连接器型号为20634-210T-02，该连接器对应的极细同轴线规格可适配AWG#40。对于工程师而言，这类线束的价值并不只是完成电气连接，更重要的是在有限空间内兼顾高速信号传输、机械可靠性及电磁兼容性能；对于采购人员而言，则需要进一步关注原厂型号对应关系、线径、Pin数、长度、端接方式以及替代供应商的制造一致性。

当高速信号经过极细同轴线束时，常见失效模式首先来自信号衰减、阻抗不连续、回损增大、串扰以及EMI干扰。尤其在高速数字信号频率不断提高后，线材本身、连接器端接区域以及PCB与线束之间的过渡位置，都可能形成阻抗突变。如果极细同轴线的结构尺寸、介质材料、导体尺寸或屏蔽结构控制不稳定，就可能造成插入损耗增加，使接收端信号幅度下降；而当连接器端与线缆之间的阻抗匹配不良时，则容易产生反射，使眼图裕量下降、抖动增加，最终表现为高速通信偶发错误、画面异常、数据传输不稳定甚至链路无法正常建立。此外，线束弯折半径过小、端部剥线尺寸不一致、压接或焊接工艺波动、屏蔽层处理不良，也可能成为高速链路中的潜在失效点。因此，在I-PEX 82857-100B-02-D这类AWG#40极细同轴线束的制造过程中，需要重点控制导体、绝缘层、屏蔽层、外被以及连接器端接的一致性，使整个信号通道尽可能保持连续、稳定的电气特性。

对于极细同轴线束高速传输中的常见失效模式，单纯依靠连接器本身并不能完全解决问题，真正影响最终性能的是“线材+端接+屏蔽+制造工艺”的整体匹配。极细同轴线通常通过中心导体传输高速信号，并利用绝缘介质和外围屏蔽结构形成相对稳定的传输环境；其中绝缘材料的介电特性会直接影响特性阻抗及高频损耗，屏蔽层则承担抑制外部EMI及降低信号串扰的重要作用。以AWG#40为例，其线径非常细，在获得高密度布线优势的同时，也对剥线、裁线、同轴结构保持、端子连接和拉力控制提出更高要求。因此，工程师在进行高速线束选型时，不能只看“AWG#40”这一项参数，而应结合信号速率、传输长度、阻抗要求、弯折空间及连接器端接结构进行综合评估；采购人员在选择替代供应商时，也应重点确认线径、Pin位、长度、连接器型号、线序及端接工艺是否与原设计一致。对于I-PEX 82857-100B-02-D，其配套连接器型号为20634-210T-02，对应AWG#40极细同轴线，因此在兼容替代时，应优先围绕这些关键规格进行一对一匹配，而不能仅依据外观尺寸判断是否可以替代。

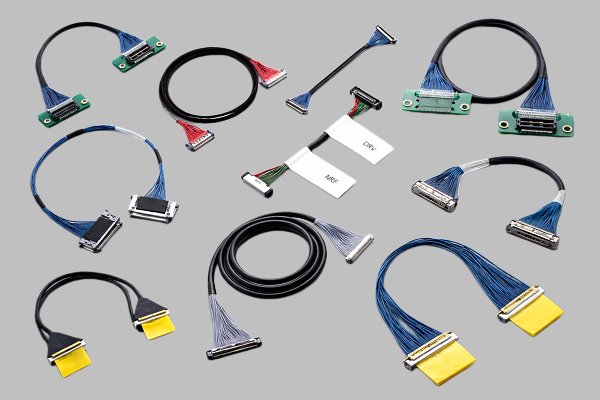

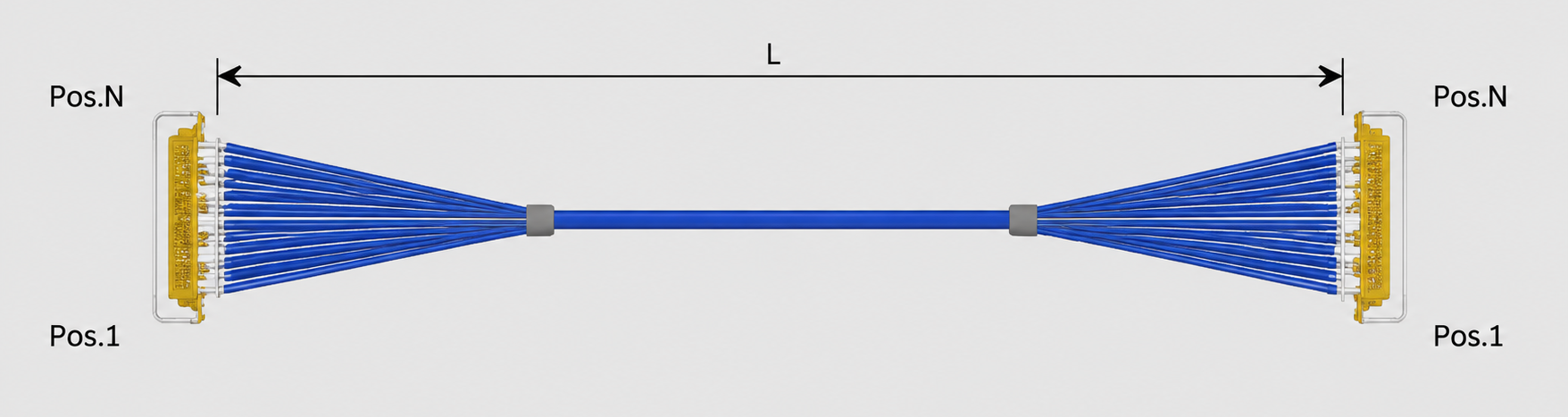

针对需要导入I-PEX CABLINE®-CA系列线束的项目，建议工程师首先确认PCB端连接器系统及实际使用的Pin数量，再确认线束长度、线序、AWG规格以及高速信号类型；如果原设计采用的是I-PEX 82857-100B-02-D，其核心参考配置可以理解为10Pin + Micro-Coaxial + AWG#40 + 100mm + 1-N，线材端连接器型号为20634-210T-02。在兼容替代过程中，应重点核对连接器配合尺寸、端接结构、线序定义、线束长度公差以及高速信号传输性能，同时通过阻抗、插入损耗、回损、串扰及EMI等项目进行样品验证。对于采购部门而言，如果原供应链存在交期、成本、MOQ或供应稳定性方面的压力，可以寻找具备极细同轴线束自主制造能力的供应商进行国产化或第二供应商导入；但替代并不是简单更换一条“同规格线”，而应确保连接器匹配、AWG规格一致、Pin定义一致、长度一致，并通过高速信号完整性验证。我们公司可提供 I-PEX 82857-100B-02-D 兼容替代线束方案，可根据客户实际设备结构、连接器配置、线材规格及长度需求进行极细同轴线束的打样与定制，为工程师提供兼容设计支持，也为采购人员提供稳定的第二供应链选择。
