I-PEX 82679-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、AI终端、工业视觉设备、高速摄像设备、显示模组以及其他高性能电子产品不断向高速传输、小型化、轻薄化和高可靠性方向发展，设备内部连接面临的空间和信号完整性要求越来越高。传统FPC、普通排线虽然具有柔性好、布线方便等特点，但当信号速率不断提升、通道数量增加以后，工程师往往需要更加关注特性阻抗、信号衰减、串扰、EMI以及高速差分信号完整性等问题。极细同轴线束采用独立的同轴结构，每根信号线都能够形成相对独立的传输通道，并结合屏蔽层对外界电磁干扰进行抑制，因此在高频、高速和高密度连接场景中的应用越来越广泛。以本次介绍的 I-PEX 82679-100B-01-D 为例，该产品属于 CABLINE®-UM 系列40Pin、40AWG极细同轴线束，两端采用1-1对应连接方式，长度规格为300mm，适合需要多通道高速信号传输，同时又受到内部空间限制的电子设备。对于工程师而言，选择极细同轴线束并不只是“把线做得更细”，而是通过线缆结构、连接器、阻抗控制和屏蔽设计共同满足高速系统的综合性能要求。

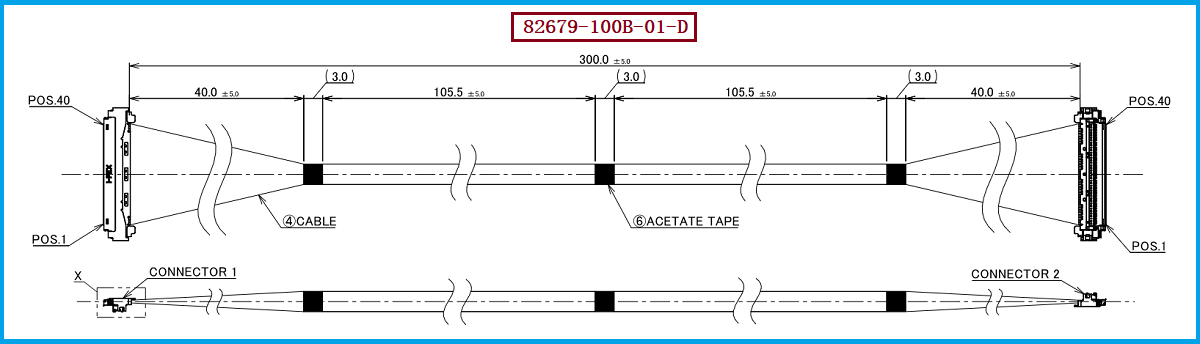

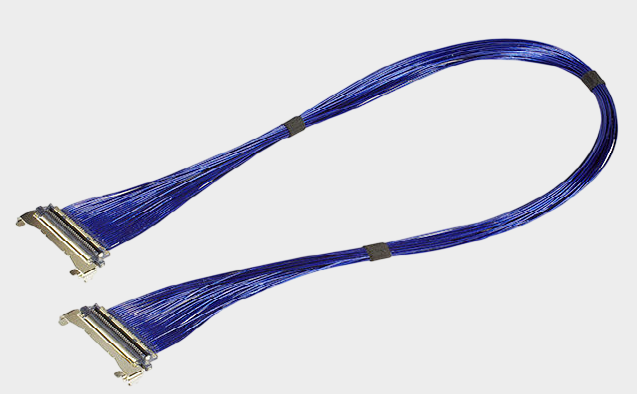

I-PEX 82679-100B-01-D 对应 CABLINE®-UM 40Pin极细同轴线束方案，采用 40AWG Micro-Coaxial Cable（极细同轴线），两端为1-1 Pin Assignment，产品长度为300mm。在线材端连接器方面，该线束使用 20878-040T-01，属于 CABLINE®-UM Plug Housing（公端连接器主体）40Pin规格；连接器触点采用 40PIN、0.4MM间距设计，使较多高速信号通道能够集中布置在较小的连接区域内。CABLINE®-UM整体连接器采用0.4mm Contact Pitch、Vertical Right Angle结构，配合高度约为2.2±0.15mm，并具备ZenShield®全EMI屏蔽和Mechanical Lock机械锁扣设计。官方资料显示，该系列面向高速信号传输应用，最高可支持40Gbps/lane PAM3，并可用于USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速接口相关场景。因此，对于需要在有限PCB空间内实现多通道高速互连的工程项目而言，40Pin、0.4mm间距的极细同轴线束方案能够在连接密度、空间利用率和高速信号传输需求之间取得较好的平衡。

从产品研发角度来看，极细同轴线束越来越普及主要与三个趋势有关：第一是信号速率越来越高，USB4、Thunderbolt、高速DisplayPort以及高分辨率显示等应用对信号完整性的要求不断提高，线缆不能只满足“导通”，还必须尽可能保证稳定的高速信号传输；第二是设备内部空间越来越紧凑，40AWG极细同轴线能够在有限空间内实现多通道布线，而CABLINE®-UM采用0.4mm连接器间距，可以进一步提高连接密度；第三是EMI/EMC要求越来越严格，高速信号在传输过程中更容易受到外部噪声影响，也可能对周边电路产生电磁干扰，因此具备良好屏蔽结构的极细同轴方案更适合高频、高速应用。当然，并不是所有电子设备都必须使用极细同轴线束，工程师实际选型时仍需综合考虑传输速率、阻抗要求、线长、弯折空间、Pin数量、连接器结构、工作温度、额定电流及成本等因素。如果项目主要关注低速控制信号，普通线材可能已经足够；而对于高速显示、高速摄像、工业视觉、AI设备以及高密度内部数据连接等应用，极细同轴线束的优势则更加明显。对于采购人员而言，也建议不要单纯以单价判断方案，而应从连接器匹配、线材规格、加工一致性、交期、批量稳定性和后续替代能力进行综合评估。

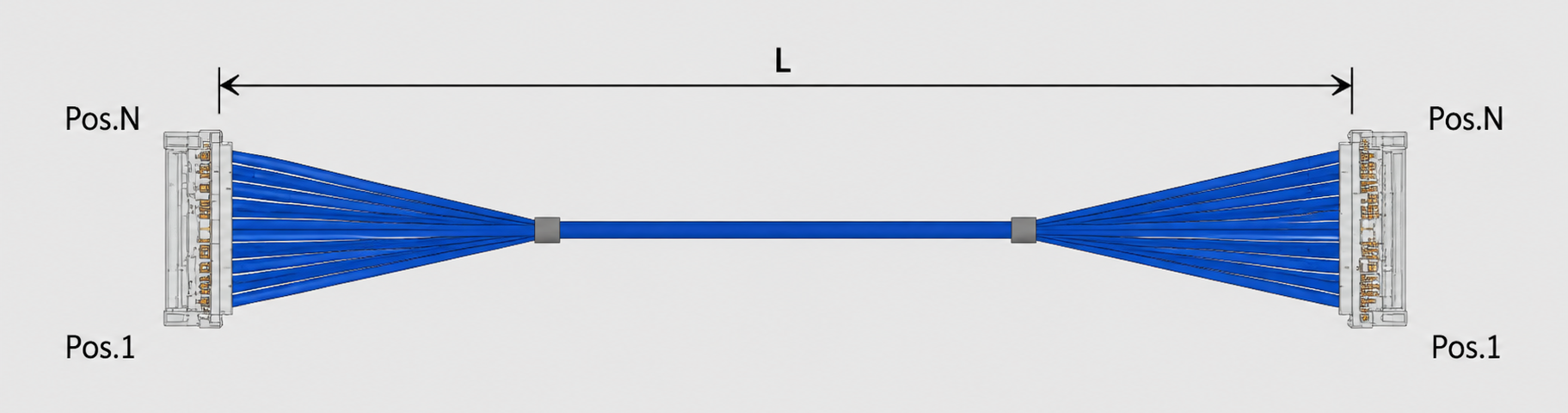

在替代或国产化选型 I-PEX 82679-100B-01-D 时，工程师和采购人员需要重点确认连接器系列、连接器料号、Pin数、Pin间距、线材AWG、线束长度、Pin Assignment以及两端连接关系等关键参数。本方案对应的线材端连接器型号为 20878-040T-01，规格为40PIN、0.4MM间距，并采用40AWG极细同轴线，因此替代线束不能仅仅做到“40Pin能插上”，还需要进一步验证机械尺寸、配合关系、电气性能、阻抗匹配、高速信号完整性、屏蔽效果及实际设备装配空间。尤其对于高速应用，应根据实际传输标准和系统设计要求进行样品测试，包括连接器配合可靠性、线束弯折状态下的信号性能以及EMI/EMC表现等。对于需要进行供应链优化、国产替代、成本控制或第二供应商开发的项目，建议以原产品规格作为基准进行一对一参数确认和样品验证。我们公司可提供 I-PEX 82679-100B-01-D 兼容替代线束方案，可根据客户设备的连接器型号、Pin数、线材规格、长度及实际安装要求进行极细同轴线束的定制制造，为工程师提供兼容替代、样品打样以及批量生产方面的线束解决方案。
