I-PEX 82452-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

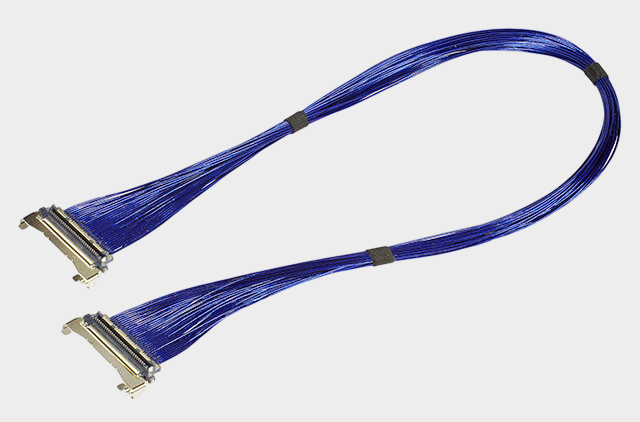

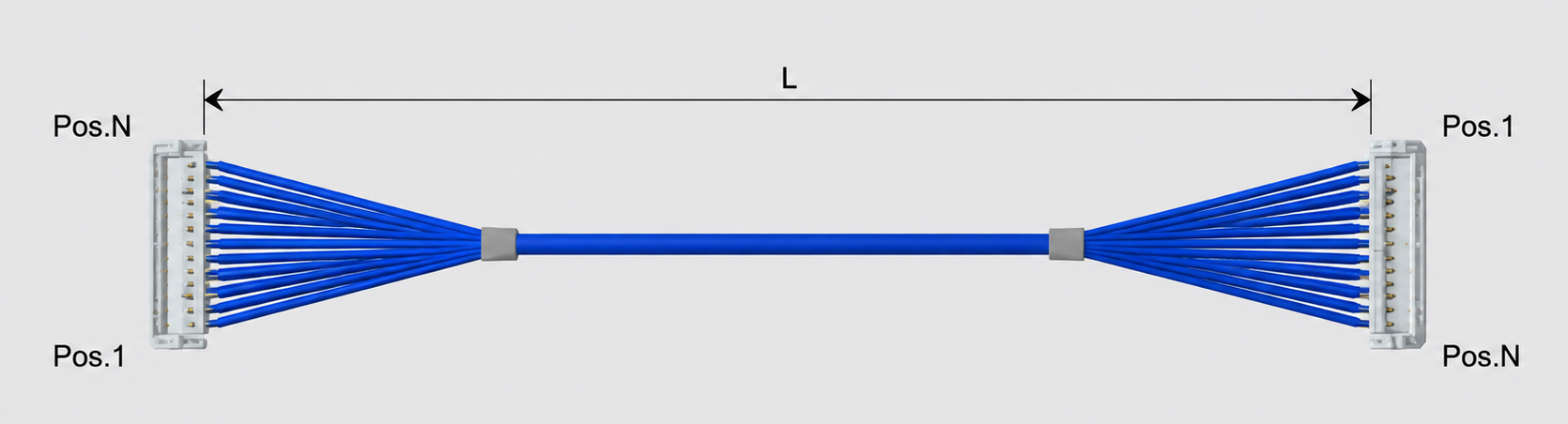

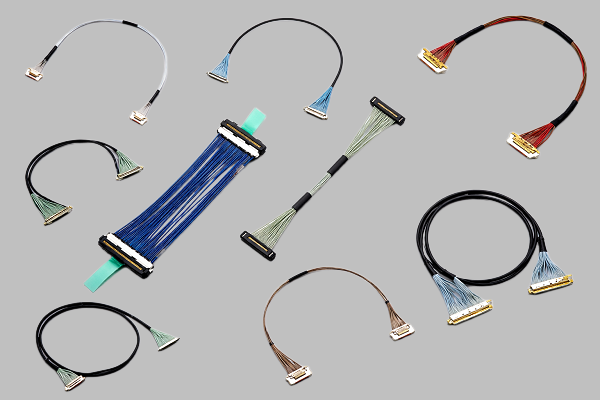

在笔记本电脑、AI终端、高速显示、工业视觉及高速计算设备中，随着信号速率不断提升，内部互连线束不仅需要满足小型化要求，还需要兼顾高频信号完整性、阻抗控制和EMI抑制能力。本文介绍的 I-PEX 82452-100B-02-D，属于CABLINE®-UM系列40Pin极细同轴线束评估样品，对应 40Pin、AWG#40 Micro-Coaxial、长度300mm、1-N Pin Assignment 的应用方案。其线材端使用的连接器型号为 20878-040T-01，该连接器可适配 AWG#40 极细同轴线。CABLINE®-UM连接器采用0.4mm Contact Pitch、垂直直角结构，配合高度约2.2±0.15mm，并采用ZenShield®全屏蔽及机械锁扣设计，因此适合在空间受限且对高速信号完整性有较高要求的设备内部进行连接。

工程师在选型时经常会问：“极细同轴线到底能传输多少GHz的信号？”实际上，极细同轴线束不存在一个仅由AWG线径或连接器型号决定的固定频率范围。实际可使用的频率上限，需要结合线缆结构、特性阻抗、线长、衰减、回波损耗、串扰、连接器性能以及具体高速协议综合判断。对于 I-PEX 82452-100B-02-D 这一类AWG#40极细同轴线束，其配套CABLINE®-UM平台面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速信号应用，说明该类线束主要服务于多GHz级高速信号传输场景。需要特别注意的是，Gbps并不等同于GHz：例如高速数字信号虽然以Gbps表示数据速率，但其实际频谱会覆盖从低频到多个GHz甚至更高频段；对于工程师而言，更应该关注目标协议下的Nyquist频率、插入损耗（Insertion Loss）、回波损耗（Return Loss）、串扰以及眼图等指标，而不能单纯以“支持多少GHz”判断线束性能。因此，极细同轴线束的价值并不是简单追求最高频率，而是在有限空间内实现可控阻抗、较低损耗、低串扰和稳定高速传输。

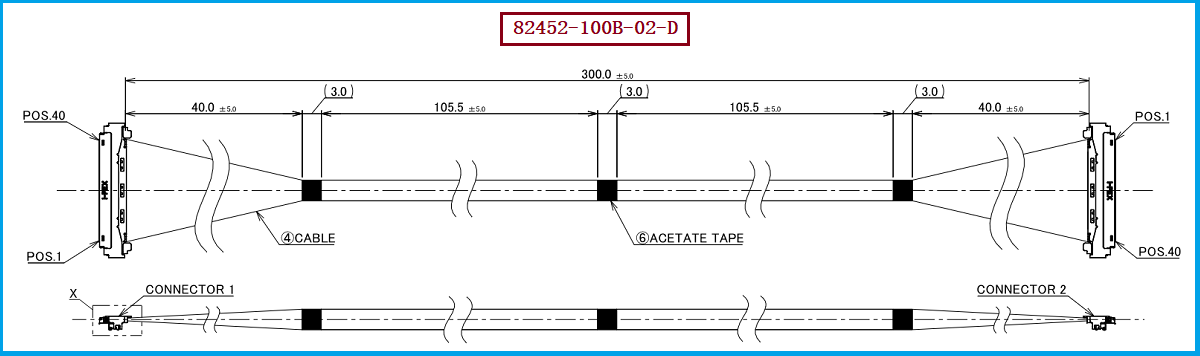

对于工程师来说，选择 I-PEX 82452-100B-02-D 或同类替代线束时，建议首先确认设备所使用的高速协议及实际数据速率，再结合线束长度进行信号完整性评估。该型号为40Pin、AWG#40、300mm长度，连接器采用 20878-040T-01，因此在设计高速显示、高速计算模块或其他内部高速互连时，应重点核对连接器Pin定义、信号与GND排列、线束长度、特性阻抗以及目标频段内的插入损耗。尤其对于高速信号而言，线束越长，传输损耗通常越明显，因此不能简单认为“同样是AWG#40，任何长度都具有相同性能”。采购人员在供应商评估阶段，也建议要求提供与实际线长、连接器和端接工艺相匹配的测试数据，从而避免只比较单价或线径而忽略高速性能。我们公司可提供 I-PEX 82452-100B-02-D 兼容替代线束方案，可围绕AWG#40线材、40Pin连接方案及实际设备的线长、Pin定义和安装空间进行兼容设计与生产制造。

对于需要替代 I-PEX 82452-100B-02-D 的项目，工程师和采购人员不建议只按照“40Pin+AWG#40”进行简单替换，而应同时确认连接器型号 20878-040T-01、CABLINE®-UM系列配套结构、Pin Assignment、线束长度以及高速信号要求。如果原设计采用300mm线长，那么替代产品应优先保持相同或接近的机械尺寸和电气结构，并针对目标频率范围进行阻抗、插入损耗和回波损耗验证；如果设备空间或布线方式发生变化，也可以根据实际需求重新进行线长、出线方向及端接方案设计。对于采购人员而言，建议在询价阶段明确提出“I-PEX 82452-100B-02-D兼容替代”以及20878-040T-01、AWG#40、40Pin、300mm、1-N Pin Assignment等关键条件，以减少供应商理解偏差。对于工程导入，则建议通过样品测试、尺寸匹配、导通测试、高频性能测试及实际系统验证后再进行批量导入。
