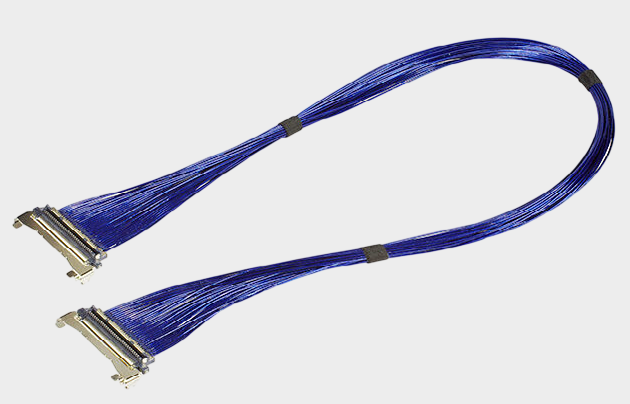

I-PEX 82676-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

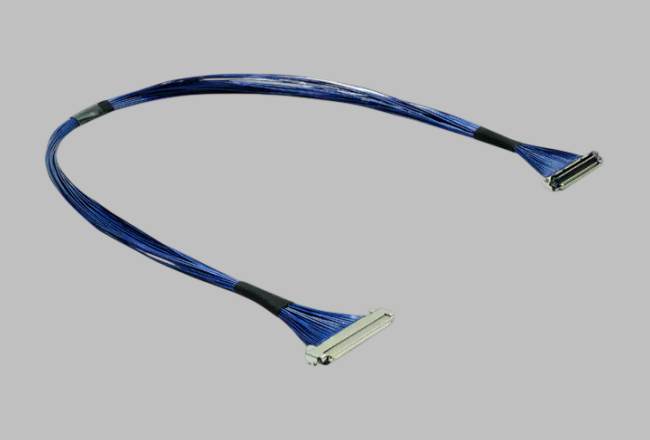

对于高速显示、MIPI摄像头、工业视觉、AI终端以及高性能计算设备而言，内部信号连接已经从“能连接”逐步转向“高速、稳定、低串扰和小型化”。本次介绍的 I-PEX 82676-100B-01-D，属于CABLINE®-UM系列30Pin、1-1 Pin Assignment的极细同轴线束方案，采用 AWG#40极细同轴线，配套线材端连接器型号为 20878-030T-01。从工程应用角度来看，这类Micro-Coaxial Cable Harness能够在有限的设备内部空间中完成多通道高速信号传输，同时兼顾柔性布线、信号完整性以及EMI控制需求。CABLINE®-UM连接器采用0.4mm Contact Pitch、Vertical Right Angle结构，配合高度约2.2±0.15mm，并采用ZenShield®全EMI屏蔽及机械锁扣设计，因此适合对空间、信号质量和连接可靠性要求较高的高速电子产品。对于工程师而言，82676-100B-01-D不仅需要关注“30Pin、AWG#40”这些基础参数，还应进一步确认实际接口协议、传输速率、阻抗匹配、线长以及PCB端连接器布局；对于采购人员而言，则需要同时关注原厂料号对应关系、连接器兼容性、线材规格、加工工艺以及批量供应能力。

在极细同轴线选型过程中，AWG并不只是代表线材粗细，它还会对电阻、电容、衰减、阻抗控制、载流能力以及高速信号完整性产生影响。AWG数值越小，导体通常越粗；例如AWG#40比AWG#42、AWG#44更粗，因此在相同材料和结构条件下，AWG#40通常具有更低的导体电阻和更好的载流能力，但同时线径增大也会对整体线束的空间占用、弯折特性以及高密度布线产生影响。对于高速数字信号而言，更重要的是整条极细同轴线的结构设计，包括中心导体、绝缘层、屏蔽层和外被材料共同形成的传输特性，而不能简单理解为“线越粗，传输速度就一定越快”。I-PEX CABLINE®-UM产品资料显示，该连接器可适配AWG36、AWG38、AWG40、AWG42、AWG44等不同Micro-Coax规格，其中AWG#40具有较好的尺寸与电气性能平衡。以本方案 I-PEX 82676-100B-01-D 为例，采用AWG#40极细同轴线，在满足高密度30Pin连接需求的同时，可以兼顾高速信号传输、电气性能和线束加工可制造性，因此对于工程师进行MIPI、显示或其他高速差分信号布线时具有较好的综合适配价值。

对于工程师来说，选择极细同轴线时不能只看“AWG#40”这一项参数，而应从整个高速链路进行评估。首先需要确认主板端和设备端连接器的型号及Pin定义，本方案线材端使用 20878-030T-01，对应30Pin CABLINE®-UM结构；其次需要结合实际高速接口的信号速率进行阻抗与信号完整性验证。极细同轴线采用独立屏蔽结构，相比普通多芯线或部分传统排线方案，可以更有效地控制相邻信号之间的串扰，并降低外部电磁环境对高速信号的影响。对于MIPI摄像头、显示模组等高速差分信号应用，还需要关注线束长度，线越长通常越需要重视插入损耗、回波损耗以及信号衰减问题。因此，AWG#40可以作为综合尺寸、电气性能与加工难度后的一个平衡选择，但实际项目仍应根据接口速率、通道数量、线长、弯折路径、连接器布局及系统阻抗要求进行验证。对于采购人员而言，建议在询价和替代供应商导入阶段，将“连接器型号+Pin数+AWG规格+线长+Pin Assignment+端接方式”作为完整的规格组合进行确认，而不要仅按照“30Pin极细同轴线束”进行采购，以避免出现机械兼容但电气性能不匹配的情况。

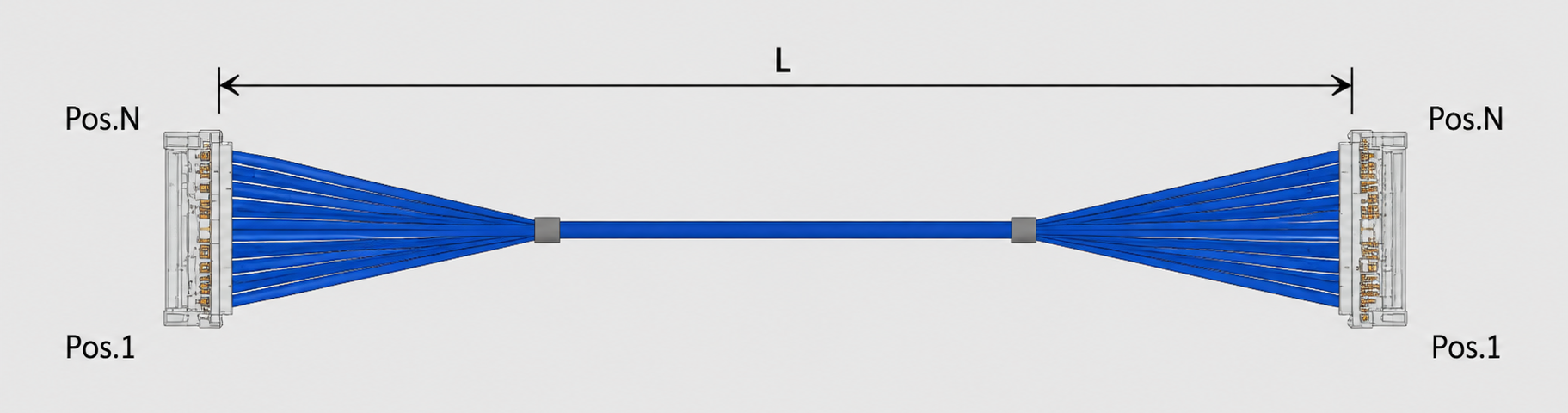

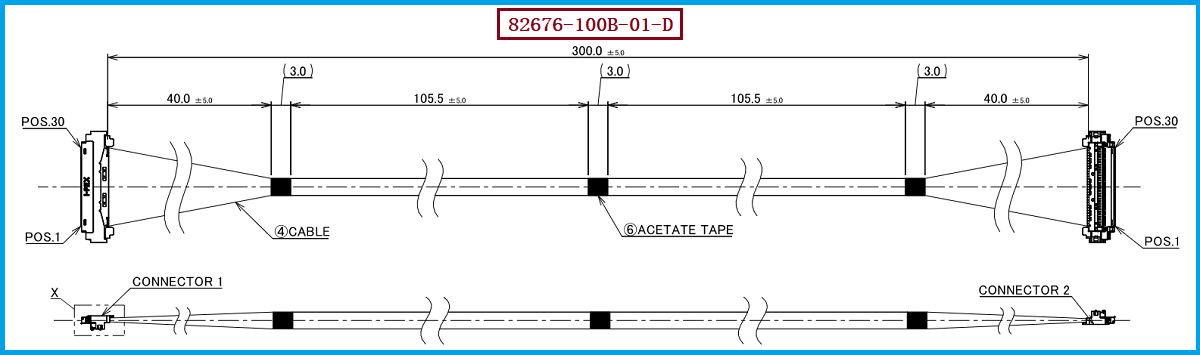

如果项目正在寻找 I-PEX 82676-100B-01-D 的兼容或替代线束，建议工程师和采购人员重点核对连接器及线材两端的完整规格。本型号属于30Pin、1-1 Pin Assignment、AWG#40极细同轴线束，并使用 20878-030T-01 作为线材端连接器，原方案长度为300mm，因此替代方案至少应保证连接器系列、Pin数量、Pin Assignment、线材AWG、线束长度、端接方向及电气性能保持一致或满足项目要求。尤其需要注意的是，连接器外形相同并不意味着线束可以直接互换，必须进一步确认端子排列、Ground分配、信号定义、屏蔽结构及阻抗要求。对于批量采购而言，如果原厂线束存在交期、成本或供应稳定性方面的问题，可以通过具备极细同轴线束制造能力的供应商进行国产化或兼容替代验证。我们公司可提供 I-PEX 82676-100B-01-D 兼容替代线束方案，可围绕30Pin、AWG#40、20878-030T-01连接器以及1-1 Pin Assignment等关键规格进行线束开发与生产，并可根据客户实际设备的长度、出线方向、端接要求及应用环境进行方案匹配，帮助工程师降低替代设计难度，也为采购人员提供更多供应链选择。
