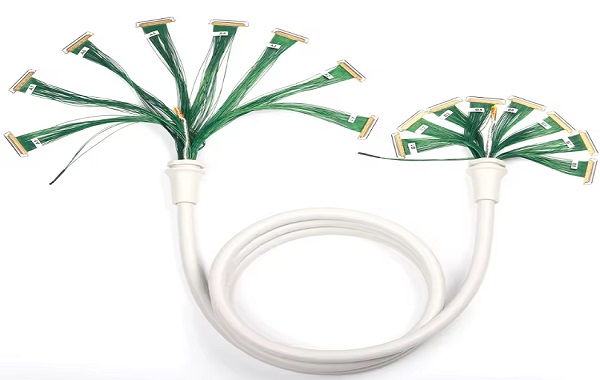

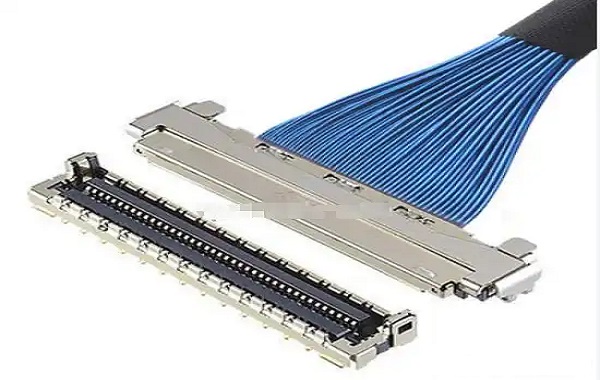

在高速信号、高密度布线与复杂电磁环境并存的系统中，线缆的屏蔽结构往往直接决定信号完整性与整机 EMC 表现。对于由多根 micro
coaxial cable 组成的多芯复合同轴线束而言，当传输速率提升或周边干扰增强时，单层屏蔽已难以满足 EMI/EMC
要求，多层屏蔽结构便成为确保可靠性的关键手段。
本文将从必要性、典型应用场景及设计要点三个维度，对多层屏蔽的使用时机做系统说明，帮助工程师判断何时“可以采用”，何时“必须采用”。
一、多层屏蔽为何必要？
多层屏蔽的出现并非为了堆叠材料，而是为了解决多芯同轴线束在高密度环境下的固有电磁问题。
1. 单根同轴线的屏蔽能力不足以覆盖整个线束
虽然 micro coax 自身具备编织层或箔层屏蔽，但当几十到上百根同轴线并排组成线束时，整体的串扰、耦合以及 EMI 泄露显著增加，超出单层屏蔽可有效抑制的范围。
2. 内部串扰与外部干扰同时存在
高速信号间的间距有限，容易形成 Crosstalk；同时电机、射频源、功率组件等的电磁噪声又可能侵入线束，破坏信号稳定性。
3. 多层屏蔽提供分级防护
● 内层屏蔽：用于抑制每根同轴线的基础干扰
● 中间屏蔽：改善线束内部的线间隔离，降低串扰
● 外层屏蔽：有效抵御来自周围环境的辐射与干扰
通过多级、宽频段的屏蔽结构，线束整体抗干扰性能可获得成倍提升，是高端高速互连线束中极为重要的技术手段。
二、哪些应用必须采用多层屏蔽？
虽然多层屏蔽会带来一定的成本与工艺复杂度，但以下场景通常属于强制性需求：
1. 高速或高频信号链路
典型如高速摄像头、雷达、数字视觉系统、5G 射频链路、超声成像等。高速信号对干扰极敏感，多层屏蔽能有效保持眼图与误码率指标。
2. 弱信号采集与高精度医疗设备

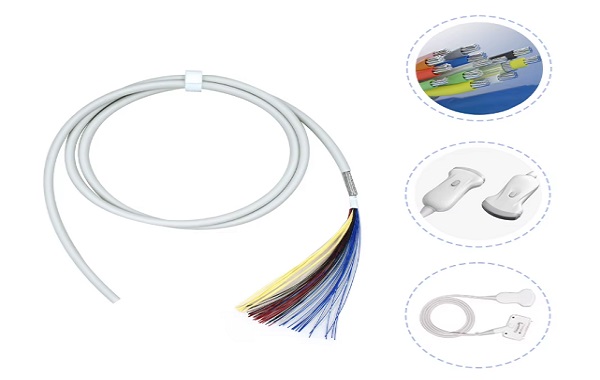

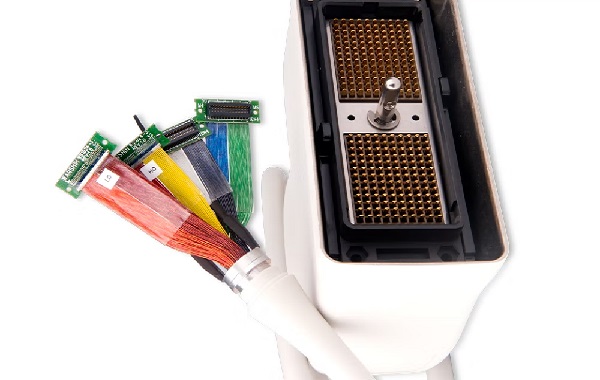

如医疗超声探头、精密测试装置、弱电荷采集系统等。此类信号幅度极低，只要少量噪声就可能导致测量失真，因此通常需要双层或三层屏蔽。
3. 工业、车载等强干扰场景
变频器、机械臂、机器人、车载雷达和摄像头周边的电磁环境噪声强，为满足 EMC 规范，多层屏蔽往往是标配。
4. 布线密集或线束长度较长的系统
长距离传输会造成干扰累积，密集布线会使信号间分布参数恶化，多层屏蔽可有效降低噪声耦合。
5. 需要通过严格 EMC/EMI 认证的产品
航空、车规、医疗等对干扰容限极为苛刻，多层屏蔽通常是认证通过的重要保证。
三、如何设计才能真正发挥多层屏蔽效果？
要使多层屏蔽真正发挥作用，以下关键点不可忽视：
1. 屏蔽材料的搭配
常见组合为金属箔层 + 编织层：
● 箔层对高频 EMI 具备更好屏蔽能力
● 编织层更适用于低频干扰并提升结构柔性
两者协同可实现宽频段屏蔽效果。
2. 接地方式必须合理
不当接地会产生地环路，反而引入噪声。
● 外层屏蔽通常采用双端接地，提高整体屏蔽效率
● 内层屏蔽可根据信号性质选择单端或双端接地策略
3. 考虑柔性与机械寿命
多层屏蔽会增加线束整体刚性，尤其在摄像机移动线、机械臂等动态场景中，需要确保护套具备足够弯折寿命。
4. 关注制造工艺与成本
多层屏蔽结构复杂，需要在试制阶段验证 EMI 裕度、可制造性与可靠性，以避免性能过剩或不足造成的成本浪费。
多层屏蔽并非所有线束项目都需要，但在高速、弱信号、强干扰或布线复杂的系统中，它往往决定信号链路的上限。从信号完整性到 EMC
认证，从抗干扰稳定性到量产可靠性，多层屏蔽都是工程师确保系统稳健运行的一项关键投入。通过合理的材料选择、接地策略与结构设计，可以大幅提升线束抗干扰能力，为产品提供更充足的安全裕度。
