随着电子设备对高速信号传输和轻量化设计的要求不断提升，micro coaxial
cable（极细同轴线束）凭借出色的抗干扰性能、高速传输能力与柔性特性，已被广泛应用于智能手机、平板电脑、车载显示系统及摄像头模组等高精密设备中。然而，这类线束的连接质量直接影响整机的信号稳定性与使用寿命，因此其开短路检测的可靠性显得尤为关键。本文以
HRS DF56-30P-0.3SD 为例，解析极细同轴线束的标准检测流程。

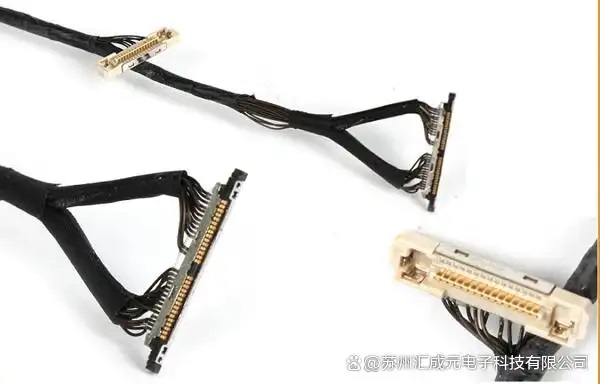

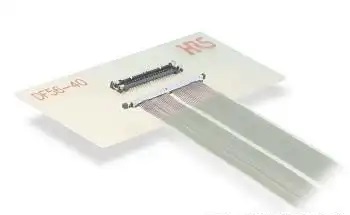

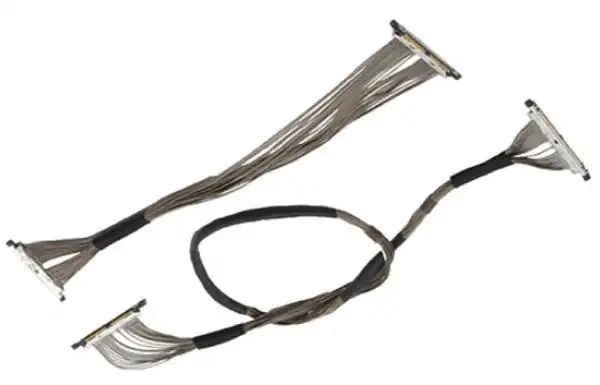

一、HRS DF56-30P-0.3SD 连接器简介
HRS DF56-30P-0.3SD 是日本广濑电机（Hirose Electric）推出的一款超小型、高密度板对线连接器，专为高速信号传输设备而设计。其主要特性如下：
• 超小间距设计：Pitch 间距仅 0.3mm，适配高密度布线需求。
• 支持极细同轴线：完美兼容 micro coaxial cable，用于高速信号传输场景。
• 稳固锁扣结构：具备防振、防脱落功能，确保连接稳定。
• 多通道信号能力：30位端子设计，满足多信号并行传输。
• 广泛应用领域：常用于智能手机、平板、车载摄像头及安防模组等对尺寸与信号完整性要求极高的设备。
二、极细同轴线束开短路检测标准流程
为确保产品出厂品质，micro coaxial cable 线束在组装完成后必须通过系统化的开短路检测。以下为标准检测步骤：
• 连接器端子预检
检查 HRS DF56-30P-0.3SD 的端子状态，确保无压接虚焊、压坏、偏位等问题，保证连接器完整无损。
• 开路检测（Open Test）
使用专业线束测试仪逐一检测各芯线与端子间的导通情况，确认无断线、虚焊、压接不良等现象。
• 短路检测（Short Test）
检测芯线之间、芯线与地线及屏蔽层之间是否存在短路，防止信号互扰或主板损坏。
• 耐压绝缘测试（High Voltage / Insulation Test）
依据项目要求，对线束进行 300V~500V 的绝缘耐压测试，以验证其抗高频串扰与绝缘性能。
• 外观复检
最终确认连接器端子、锁扣及焊点外观是否良好，确保无污染、变形、残胶等异常。
极细同轴线束的开短路检测，是确保电子设备信号传输稳定性与长期可靠性的关键环节。尤其在采用 HRS DF56-30P-0.3SD 这类高密度精密连接器时，更需严格遵守检测标准，以确保每一条线束都能在高速、高频的工作环境下稳定运行
