DisplayPort 2.1 如何实现稳定高速？极细同轴线束给出答案

随着 DisplayPort（DP）标准的不断升级，高速显示接口的带宽需求持续攀升，从 DP1.1 到如今的 DP2.1，单通道速率已经达到 20Gbps，总带宽突破 80Gbps。在带宽提升的同时，信号传输链路所面临的挑战也随之加大。传统线材难以兼顾高速、低损耗与抗干扰，在此背景下，极细同轴线束（Micro Coaxial Cable）逐渐成为笔记本、扩展坞、高端显示器和工业视觉设备中的重要高速传输方案。

---

一、DisplayPort（DP）高速信号的传输挑战

DP 采用差分传输结构，依靠成对的信号线进行高频数据传输。随着速率提升到几 GHz 乃至更高频段，哪怕是线长、阻抗偏差、线材弯折半径等细微变化，都可能造成严重的信号退化，引发花屏、闪烁、训练失败等问题。传统 FPC 或双绞线在高频环境下损耗偏大，难以适应最新 DP2.0/2.1 的高速标准，因此更稳定、更精确的传输介质成为必然需求。

---

二、为什么极细同轴线更适合高速 DP 传输

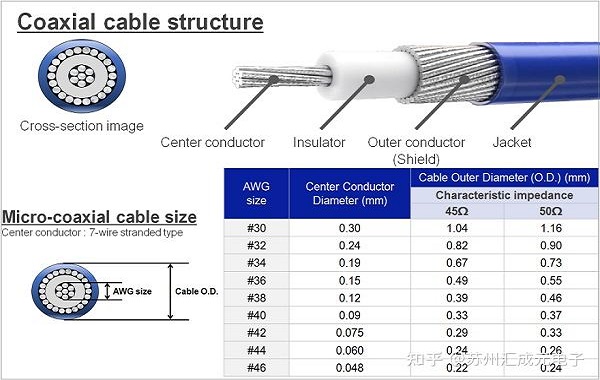

极细同轴线由中心导体、绝缘层、独立屏蔽层和外护套组成，其核心优势在于每条通道都有单独屏蔽，串扰极低，信号完整性显著优于其他线材结构。线径通常在 0.3mm～0.5mm，便于在笔电、平板等紧凑结构中穿布，同时能实现严格的差分阻抗控制（通常为 100Ω ±10%），非常契合 DP 差分信号对一致性的要求。这种结构使其在高速传输中保持更干净的眼图，更低的损耗和更强的抗干扰性能。

---

三、极细同轴线对 DisplayPort 2.1 的支持能力

DP2.1 的速率高达 80Gbps，对线束提出更高要求。优质的 micro coax 已经能够稳定支持 DP2.0/2.1，关键在于材料与工艺的提升，包括：

1. 导体材料优化：选用镀银铜或高纯铜，以降低高频损耗。

2. 介质材料升级：FEP、PTFE 等低介电材料可减少延时和频率损耗。

3. 屏蔽结构强化：双层（铝箔+编织）屏蔽可实现接近 90dB 的抑制性能。

4. 制造精度控制：严格一致的线径与阻抗确保高速下眼图稳定。

目前，高端显示器、Thunderbolt 扩展坞、工业 AI 摄像模组等产品均已大规模采用 micro coax 方案，以满足 DP2.1 对高速与稳定性的要求。

---

随着显示分辨率和刷新率的不断提升，DisplayPort 的高速化趋势越来越明显。极细同轴线束凭借低损耗、低串扰、高屏蔽和柔性结构等优势，已经成为 DP2.0/2.1 高速传输中最具潜力的解决方案。相比 FPC 和双绞线，micro coax 在高频条件下具有更突出的信号完整性与可靠性，将持续在高端显示、轻薄设备和 AI 图像系统中发挥重要作用。
