AR 眼镜高速线束串扰解析与设计要点

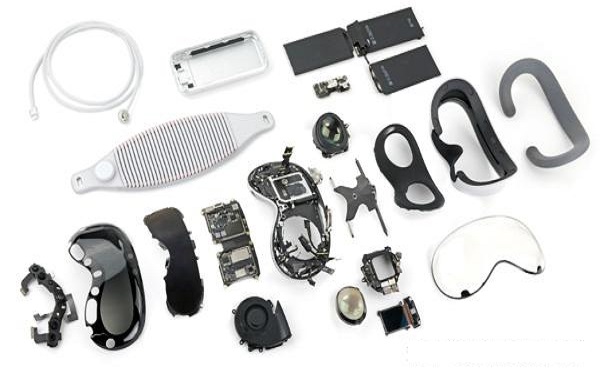

在 AR 眼镜这种极度紧凑的设备里，摄像头、显示模组、传感器、高速主控板都被塞进指甲盖大小的空间，分辨率和带宽还越来越高。高速线越多、频率越高，串扰问题就越明显。我曾在调试一款 AR 样机时遇到过花屏与闪烁问题，最终确认是高速线束之间的近端串扰（NEXT）造成的。以下结合实际经验，对 AR 设备中常见的串扰问题与解决方法做一个总结。

一、为什么 AR 眼镜里的串扰更容易出现

AR 模组内部空间极小，高速线束几乎都是贴着走，线间距离小导致电容、电感耦合增强；信号上 GHz 后，边沿快、能量高，更容易耦到邻线。当屏蔽层、地线或连接器出现不连续时，串扰会进一步加剧。我见过项目在三条 micro coax 并行测试时，远端串扰（FEXT）上升超过 5 dB，信号质量肉眼可见下降，足以说明高密度布局下串扰很难避免。

二、micro coax 的优势与隐藏问题

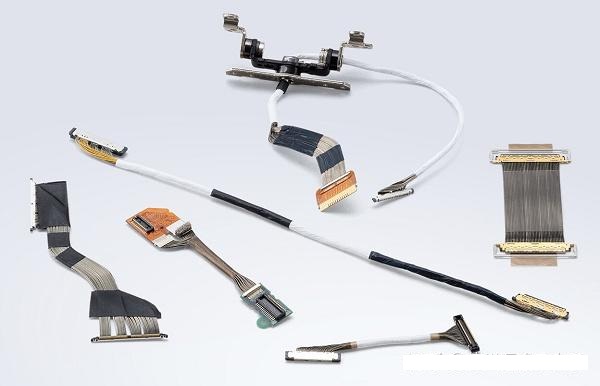

AR 产品普遍采用 micro coaxial cable，因其阻抗稳定、屏蔽好、柔性高，非常适合微空间高速传输。但几条线并排绑线时，屏蔽层之间仍会互相耦合；接口焊点、过孔等处的屏蔽或地不连续，更容易成为串扰入口。如果地回流不顺畅，共模噪声会更严重。工程中常用“小地桥（paddle card）”在接口处补充回流路径，这种结构能明显降低共模干扰与串扰。

三、AR 场景中常见串扰表现与工程对策

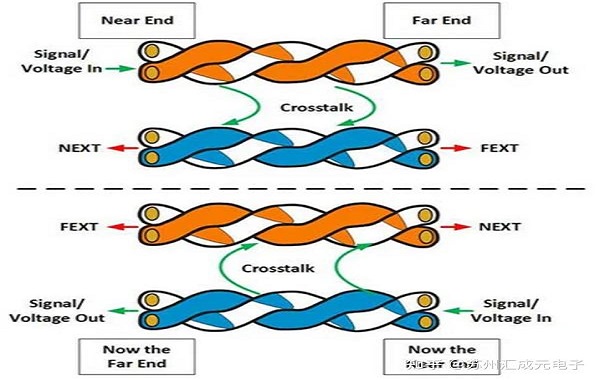

常见的串扰包括近端串扰（NEXT）、远端串扰（FEXT）以及由地回流不连续引起的共模耦合，会导致图像抖动、误触发、花屏等。要降低串扰，通常从以下几个方面着手：

1. 合理线束距离与排布，必要时插入地线或空线；多层板中让相邻层走线方向垂直。
2. 保证完整的地参考与连续的回流路径，在接口、转接区用地过孔或屏蔽桥补强地回流。
3. 优化连接器与接口设计，采用带金属壳或接地指片的结构，保持屏蔽连续。
4. 尽量使用差分信号（如 MIPI、LVDS），提高抗干扰能力。
5. 需要时可加入吸波材料、共模扼流圈，或在驱动端调节预加重与均衡。
6. 通过 SI 仿真与实际测量提前发现问题。

AR 眼镜之所以容易出现串扰，本质原因是高速信号密度高、空间极小，任何一点地回流或屏蔽不连续都会放大干扰。micro coax 是优秀的高速互连方案，但接口、回流路径、屏蔽结构这些细节往往是决定信号质量的关键。串扰没有单一“神奇元件”能解决，更多是依靠大量细节叠加后的整体优化。
