微型摄像头如何跑出 4K？答案藏在这条极细同轴线束

在微型摄像头模组里，4K 图像传输从来不是靠“芯片性能”就能解决的。真正决定画面是否清晰、是否丢帧的，是那条藏在模组内部、空间极其有限的线束。如果线束设计不到位，即便传感器再高端，画面依然可能出现花屏、噪点、雪花或掉帧。要在如此狭小空间里稳定跑出 4K 数据，就必须依赖结构科学、屏蔽优秀、柔性可靠的极细同轴线束。

---

一、4K 图像在模组内的传输挑战

4K@60fps 的数据量巨大，如同在一条狭窄高速公路上跑满车，稍有阻塞便会全线紊乱。

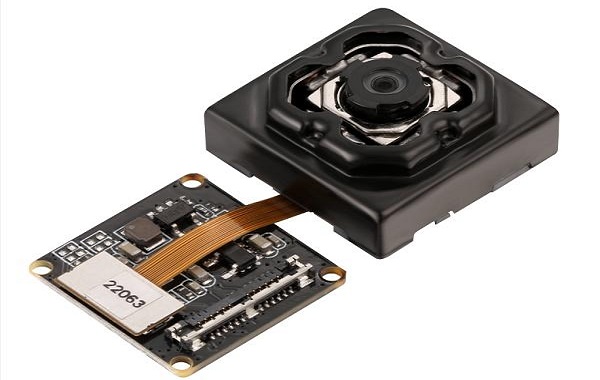

而在摄像头模组内部，要面对的实际挑战远比想象复杂：

1. 空间极度有限，线材必须细到能绕过各种紧凑结构。

2. 电磁环境嘈杂，旁边有射频天线、马达、电源电路等干扰源。

3. 模组常需弯折，线材柔性和耐久性必须过关。

在这种情况下，线材必须同时具备小体积、高速传输能力与强抗干扰性能，极细同轴线束因此成为最合适的方案。

---

二、为什么极细同轴线束是 4K 模组的主流选择

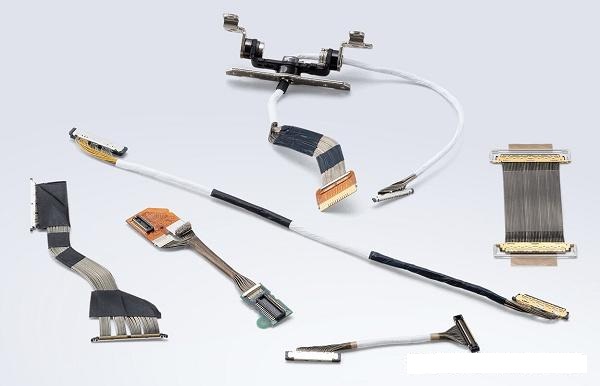

拆过无人机、手机或内窥镜模组的人，会看到许多直径只有 0.2～0.3 mm 的细线，它们正是极细同轴线。与传统排线相比，它具备明显优势：

1. 独立屏蔽结构，大幅降低串扰。

2. 阻抗可精准控制在 50Ω 或 100Ω 差分，高速信号更稳定。

3. 体积小，可布置在最紧凑的模组内部。

4. 柔性强，可耐受弯折、折叠和动态运动。

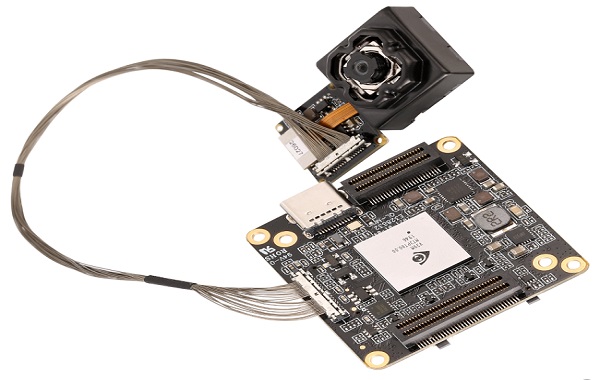

在指甲盖大小的摄像头模组中，要跑稳 4K 图像，极细同轴线几乎是唯一可以可靠量产的方案。

---

三、线束设计中的关键要点

高速线束的设计有许多门道，稍不注意就会造成画面异常或量产困难。其中包括：

1. 线材本身
   • 导体太细会带来巨大损耗，导致信号衰减。

   • 屏蔽层覆盖率必须高，避免 WiFi/5G 干扰导致画面出现波纹。

   • 护套材料要柔软耐折，否则良品率会明显下降。

2. 线束布局
   • 越短越好，信号路径越直越稳定。

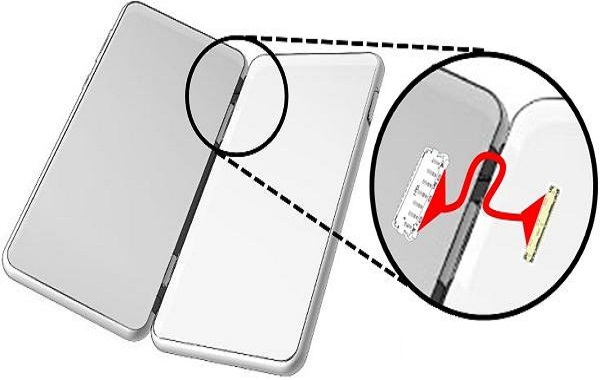

   • 弯折半径要留足，否则长期应力会造成断线。

   • 信号线与电源线应分区走线，降低耦合干扰。

3. 接插件设计
   • 接口需匹配高速传输，不可盲目降低成本。

   • 屏蔽层需与壳体有效接地，避免 EMI 漏点。

   • 插拔寿命要足够，因测试与装配会反复插拔。

这些因素决定模组能否稳定跑出 4K 图像，也直接影响产品能否顺利量产。

在微型摄像头模组中，能否实现稳定的 4K 图像传输，并不取决于传感器，而是取决于一条“看似不起眼”的极细同轴线束。只有线材规格、屏蔽设计、阻抗控制、布局方式与接插件匹配都做到位，才能在极小空间内稳定跑出高速图像信号。对于任何高分辨率、小型化的摄像头模组来说，极细同轴线束都是不可替代的关键环节。
